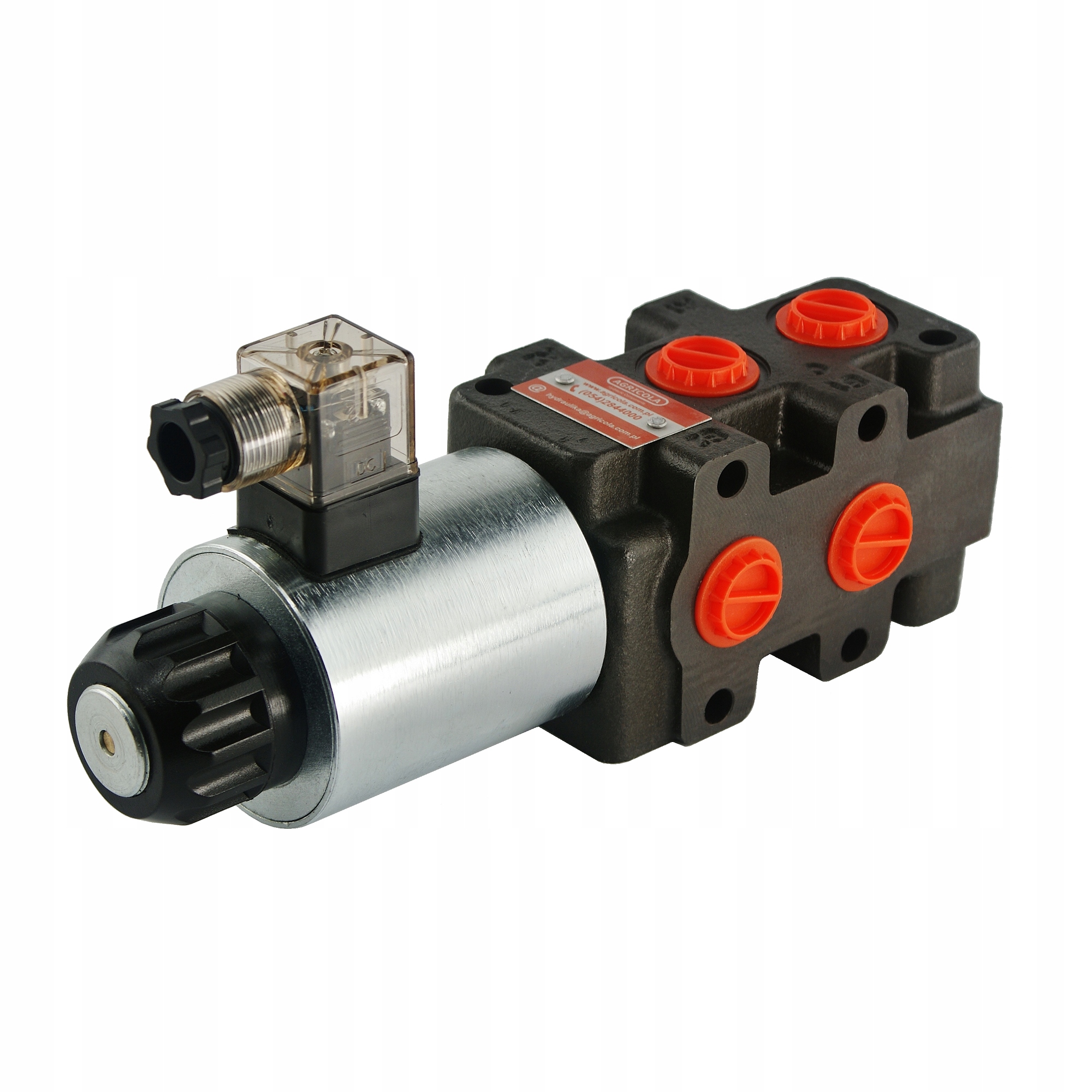

ДЕЛИТЕЛЬ (СОЛЕНОИДНЫЙ КЛАПАН) 6/2 12В

С ФОСФОРИРОВАННЫМ АНТИКОРРОЗИОННЫМ ПОКРЫТИЕМ

Производство:

Оригинальный продукт марки Бадестность, условное обозначение производителя: СВВ 6/2-12DC-G1/2; символ: 1.23.00.002

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Делитель адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Технические данные:

Электрическая заглушка в комплекте.

Рекомендуемый расход масла в системе: 0 - 90 л/мин.

Пример управления: два независимо работающих цилиндра двойного действия, управляемые из одной секции гидрораспределителя.

Принцип работы:

Электромагнитный клапан с помощью электрического импульса (12В) позволяет переключать управление между двумя независимо работающими приводами двойного действия. Это идеальное решение, когда у нас есть гидрораспределитель, в котором уже задействованы все имеющиеся секции, и вдруг возникла необходимость управления новым, дополнительным приводом.

В погрузчике ТУР это устройство позволяет управлять из одной секции ковша-распределителя и тюкозахвата или крокодила. Переключение между элементами управления осуществляется с помощью кнопки. Его можно установить возле распределителя или непосредственно на элементе управления, например, на рычаге или джойстике.

Электромагнитный клапан позволяет управлять двумя исполнительными механизмами, но не позволяет управлять ими одновременно. . Работу следует провести на первом приводе, а затем переходим к управлению вторым приводом.

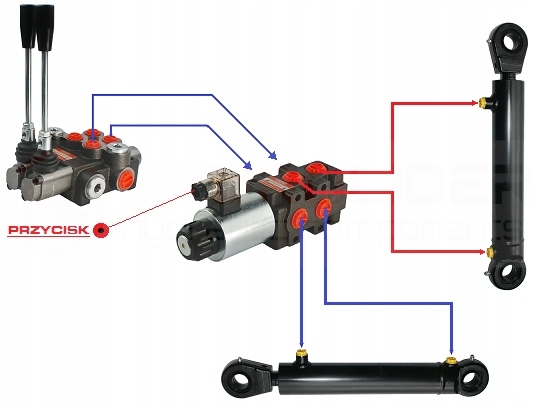

На фото пример использования электромагнитного клапана 6/2:

Управление:

Двухпозиционный ползунок (1 - 2), подпружиненный, т.е. самостоятельно возвращается в нейтральное положение после отключения источник питания. Пока ползун находится в нейтральном положении (1), можно управлять исполнительным механизмом №1.

Принцип работы ползуна:

• Положение 1 нейтральное (питание катушки отключено), возможность управления исполнительным механизмом №1.
• Рабочее положение 2 (подача тока на катушку), возможность управления исполнительным механизмом Нет 2.

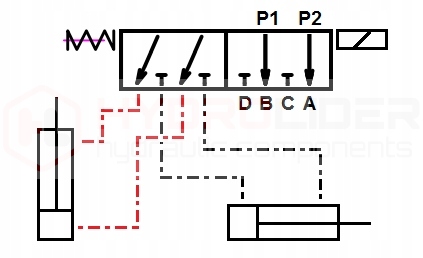

Слева гидравлическая схема распределителя:

Ток:

Питание постоянного тока (DC) 12В

Подключение:

• Электропитание от распределительной секции (P1, P2): внутренняя резьба BSP 1/2 дюйма
• Выход к приводу № 1 (A, B): внутренняя резьба BSP 1/2 дюйма
• Выход на привод № 2 (C, D): внутренняя резьба BSP 1/2 дюйма

Диапазон давления:

• Максимальное давление подачи: 210 Бар
• Максимальное обратное давление: 50 Бар
• Максимальное давление в секции: 250 Бар

Рекомендуемые типы масел AGRICOLA:

• Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26
• Более густое высококачественное масло: FUCHS AGROFARM HYDRATEC HVI 46< /li>< /ul>

  Рекомендуемый диапазон температур масла:

  • Допустимая температура окружающей среды: от -40 C до +60 C
  • Допустимая температура масла: от -15 С до +80 С.
  • Рекомендуемая фильтрация масла на уровне 10 – 15 мкм.
