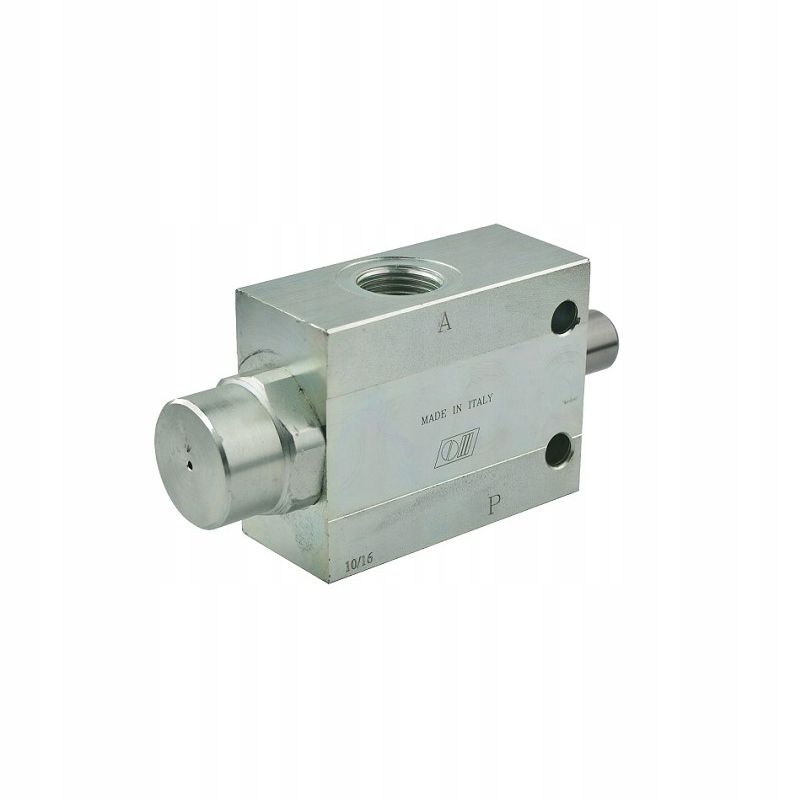

КЛАПАН ПРЕДЕЛЬНЫЙ ГИДРАВЛИЧЕСКИЙ 3/4"

ТИП V-201 НОРМАЛЬНО ЗАКРЫТОЕ ДАВЛЕНИЕ

Производство:

Оригинальный итальянский продукт марки Oleodinamica Marchesini, условное обозначение: VF-NC V-201 3/4"; 1.35.33.020

Применение:

Широко применяется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и промышленности в целом.

Клапан может использоваться для задания порядка работы двух ресиверов, напр. приводов, клапан переключает давление на второй привод, когда первый выполняет определенную работу.

Если клапан установлен на линии, соединяющей шланг. давление с баком, можно использовать для ограничения хода цилиндра.

Принцип работы:

Клапан нормально закрытый, т.е. в заводском положении подача масла от Р к А безусловно блокируется, а от А к Р также блокируется, но может быть принудительной, если давление нажатия превышает усилие пружины на обратном клапане. Механическое нажатие на ползунок открывает поток масла в обоих направлениях.

Подключение:

Подключите P к линии подачи, а A к ресиверу или резервуару.

Технические данные:

• Максимальный расход: 100 л/мин
• Количество гидравлических отверстий в корпусе: 2
• Внешняя резьба в корпусе: 3/4" [BSP]
• Материал корпуса: оцинкованная сталь
• Максимальное допустимое давление: 350 бар
• Вес: 0,860 кг

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 С до +60 С
• Допустимая температура масла: от -15 С до +80 С
• Тип масла: Гидравлическое масло на основе минерального масла

Гидравлическая схема нормально закрытого предельного клапана В-201 (фото):
