Конструкционный регулирующий клапан UNICO белого цвета с одним отверстием «Все в одном», медь слева, прямоугольная комбинированная розетка

Параметры

• Тип клапана: регулирующий< /li>
• Тип установки: медный монтаж CU 15 мм
• Ориентация: слева
• Вариант клапана : Угол
• Тип комплекта: «Все в одном» — все элементы комплекта: клапан + соединители + розетки + втулки
• Цвет: Структурный белый
• Форма розетки: Прямоугольная – комбинированная 1 шт.
• Расстояние между соединениями: 50мм li>
• LINE: Unico R
• Производитель: VARIO TERM
• Способ подключения : Нижний

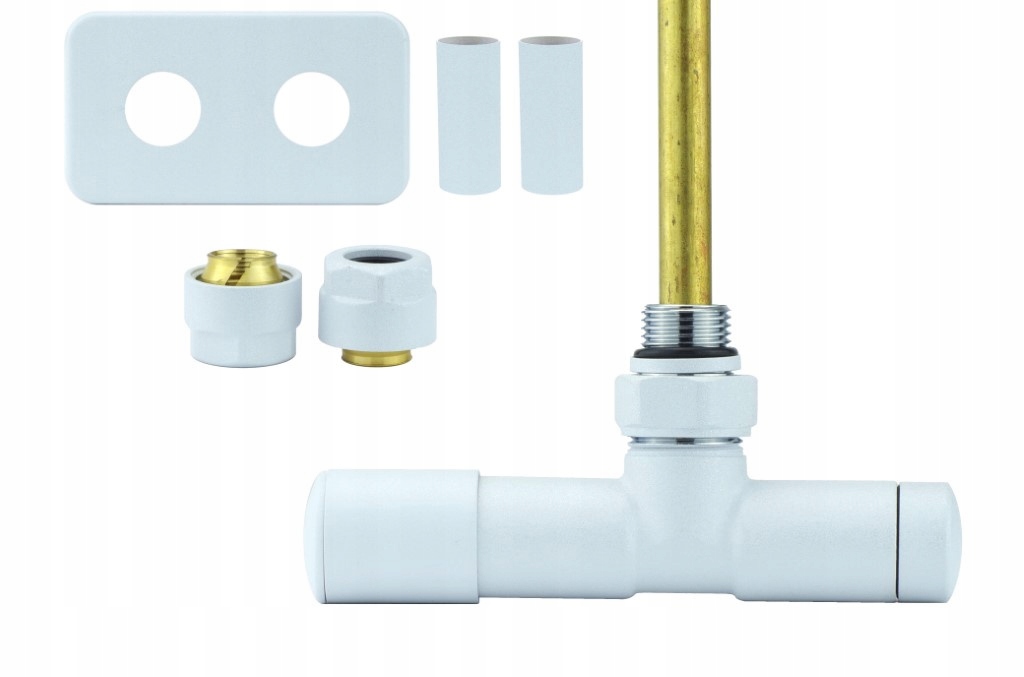

Набор левого углового управления Unico.

В комплект входят:

• 1 левый угловой регулирующий клапан,
• 1 маскирующая розетка, двойная прямоугольная металлическая,
• 2 металлические маскировочные втулки и
• 2 медных разъема - для медного монтажа 15 мм

СТОИТ ЗНАНИЕ:

Клапан Unico в регулирующем исполнении специально разработан для радиаторов с нижним подключением и с вертикальными коллекторами, что позволяет его использовать в радиаторе электрообогреватель, используемый летом для обогрева радиатора и использования в качестве осушителя.

Место подключения к установке 50 мм.

Клапан Регулирующий элемент монтируется на радиаторе центрального отопления так, чтобы регулирующий элемент (ручка) находился дальше от силового кабеля (согласно схеме ниже).

Конструкция подключения позволяет устанавливать его под радиатором параллельно стене, внутри контура радиатора, что защищает их от случайного повреждения.

Технические данные:

Рабочая температура 120°C

p>

Номинальное давление 1 МПа

Теплоноситель вода

Испытательное давление 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °К

Первоначальная настройка на вставке запорного клапана

Ниже приведены чертежи с размерами: регулирующего клапана Unico в левом исполнении и размеры маскирующих гильз и комбинированной прямоугольной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору при наличии входа:

- нижнего

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ МОНТАЖИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

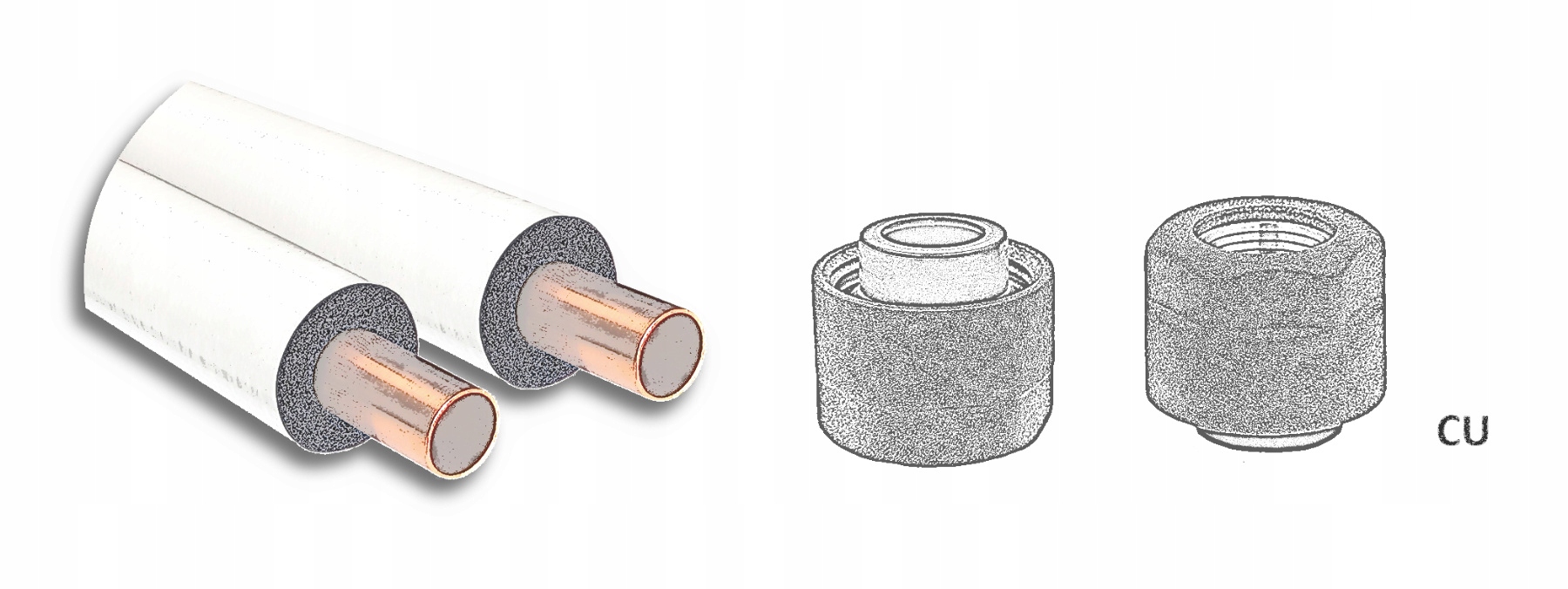

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
