Клапан регулирования угла поворота, белый структурный All in One Pex, прямоугольная комбинированная розетка

Параметры

• Тип клапана: регулирующий
• Тип установки: Монтаж Alu-pex 16 мм
• Вариант клапана: Угловой
• Тип комплекта b>: «Все в одном» - все элементы в комплекте: клапан + разъемы + розетки + гильзы.
• Цвет: Структурный белый.
• Форма розетки: Прямоугольная - комбинированная 1 шт.
• LINE: SWING
• Производитель: VARIO TERM

Комплект регулировки поворота радиатора для ванной комнаты угловой - в сочетании с комбинированной прямоугольной розеткой с присоединением 50мм (одиночные розетки не подходят друг к другу с присоединением 50мм) b>).

В комплект входят:

• 1 угловой регулирующий клапан,
• 1 угловой запорный клапан ,
• 1 маскирующая розетка, комбинированная прямоугольная, металл.
• 2 маскирующих втулки, металл.
• 2 соединителя Pex - для установки alu-pex 16 мм.
• >

СТОИТ ЗНАТЬ:

Регулирующий клапан SWING предназначен для установки на радиатор центрального отопления в двухтрубной системе со стороны подающей линии.

Запорный клапан SWING предназначен для установки на радиаторе центрального отопления в двухтрубной установке со стороны обратной линии.

Технические данные:

Рабочая температура макс. 120°C

Номинальное давление макс. 1 МПа

Теплоноситель вода

Макс. перепад давления 0,06МПа

Подключение радиатора R 1/2

Угловое исполнение

Ниже приведены чертежи с размерами: Поворотного регулирующего клапана (первый внизу) ) и запорного клапана (второй внизу) и под клапанами чертежи с размерами: маскирующих гильз и комбинированной прямоугольной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС – ВОЗМОЖНОСТИ!

ЦВЕТА

Продукты Vario Term доступны в 20 базовых цветах. варианты цветов, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Поворотные регулирующие клапаны можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче справа - выберите Клапан поворотный с одинарными розетками

б) при подаче слева - выберите Клапан регулирующий поворотный с одинарными розетками

- нижняя середина

а) при подаче питания с правой стороны - выберите поворотный регулирующий клапан с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм) )

б) при подаче питания с левой стороны - выбирайте поворотный регулирующий клапан с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

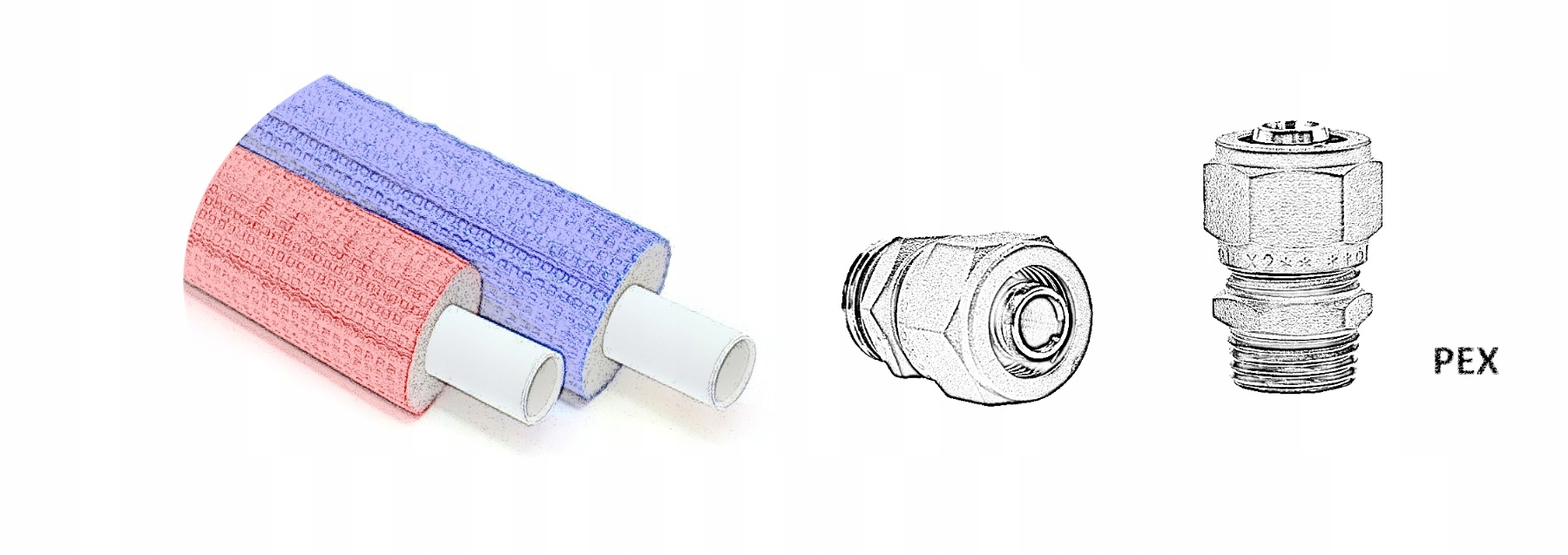

Поворотный клапан можно подключить к обеим установкам PEX 16 мм — для этого вам нужно только выбрать соответствующие разъемы

Клапан поворотный также можно подключить к установке CU 15 мм – для этого достаточно подобрать соответствующие разъемы
