Клапан управления обзором, черный матовый, правый Cu

Параметры

• Тип клапана: регулирующий
• Тип установки: Медный монтаж CU 15 мм
• Ориентация: вправо
• Вариант клапана: Осевой
• Тип комплекта: Клапан + фитинги
• Цвет: Матовый черный
• LINE: Vision R
• Производитель: VARIO TERM

Комплект обзора, правая регулировка.

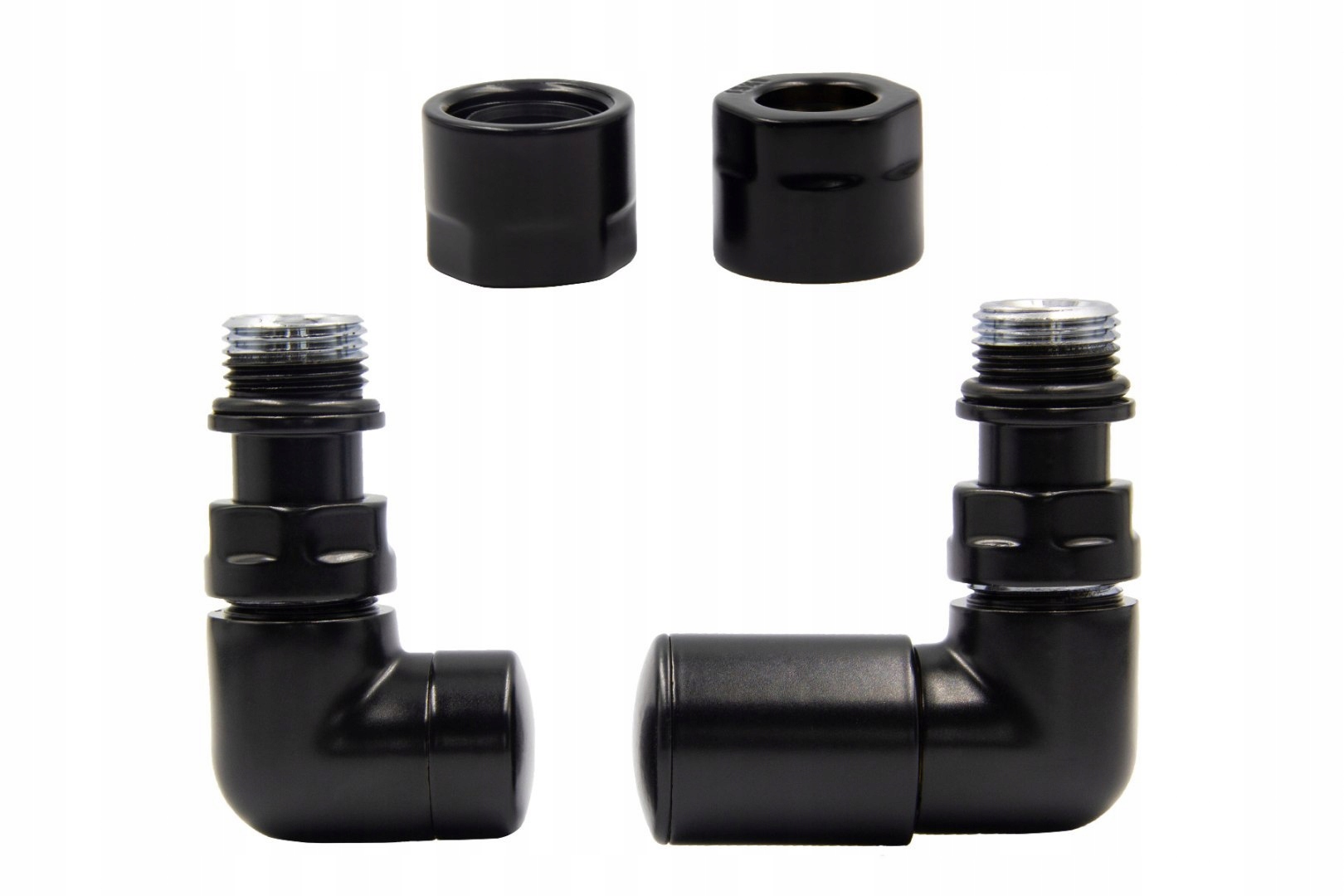

В комплект входят:

• 1 правый регулирующий клапан,
• 1 левый запорный клапан,
• 2 медных разъема — для медной установки 15 мм.

СТОИТ ЗНАТЬ:

Vision Регулирующий клапан представляет собой осевой клапан, который сконструирован таким образом, что при установке под радиатором ручка управления располагается внутри контура радиатора – параллельно под радиатором, что защищает ручку от случайного повреждения.

Регулирующий клапан Vision предназначен для установки на радиатор центрального отопления в двухтрубной системе.

Регулирующий клапан оснащен ручкой, с помощью которой можно регулировать количество воды (теплоносителя), поступающей в радиатор. Регулирующий клапан установлен на радиаторе центрального отопления со стороны подающей трубы.

Запорный клапан установлен на радиаторе центрального отопления со стороны обратной трубы .

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель-вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

Ниже приведены чертежи с размерами : Видеоконтроль и запорный клапан.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Клапаны визуального контроля можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче питания с левой стороны - выберите левый регулирующий клапан Vision с одинарными розетками

б) при подаче питания с правой стороны - выберите правый регулирующий клапан Vision с одинарными розетками розетки

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правый Регулирующий клапан Vision с овальными или прямоугольными комбинированными розетками (одинарные розетки) не подходят друг к другу при соединении 50 мм)

б) если электропитание расположено с правой стороны - выберите левый регулирующий клапан Vision с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят рядом с друг друга при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Vision можно подключить к установке PEX 16 мм — для этого необходимо выбрать только соответствующие разъемы

Клапан Vision можно подключить к установке CU 15 мм – для этого вам необходимо выбрать только соответствующие муфты

Клапан Vision можно подключить к монтажу 1/2 (GZ1/2) – для этого необходимо лишь правильно подобрать муфты

Вы можно подключить клапан Vision к установке 1/2 (GW1/2) - для этого необходимо лишь подобрать соответствующие разъемы
