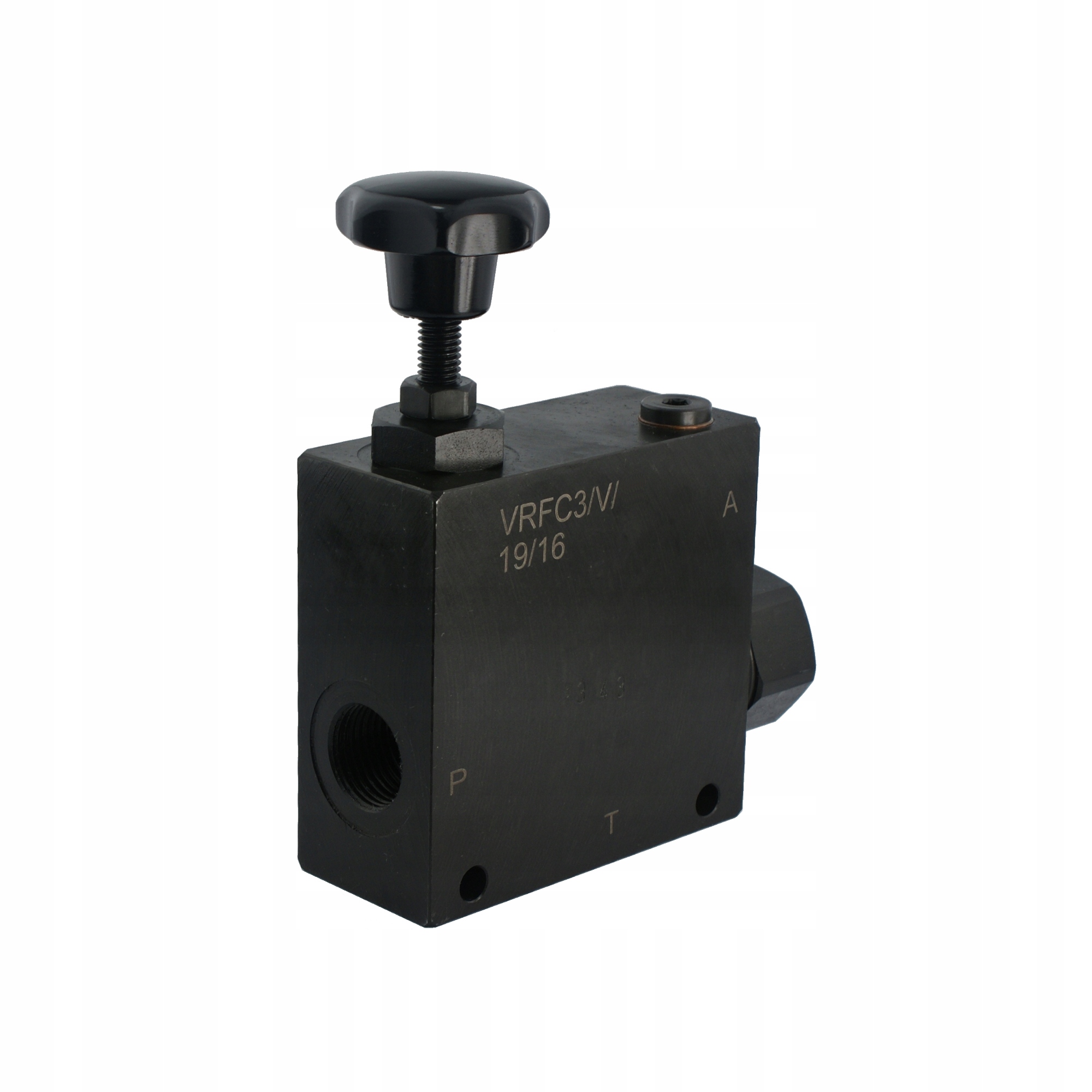

РЕГУЛЯТОР РАСХОДА VRFC3 1/2

С ИЗБЫТОЧНЫМ СТОКОМ МАСЛА

Производство:

Оригинальный продукт торговой марки Hydrolider, символ: 1.35.08.015.1

Применение:

Широко используется в гидравлических системах сельского хозяйства, садоводства, лесного хозяйства, строительства и широко понимаемой промышленности.

Регулятор можно использовать, когда у нас есть насос со слишком большим расходом масла по сравнению с пропускной способностью других элементов гидравлической системы, например распределителей или клапанов. Установленный между насосом и распределителем, он будет выпускать излишки масла в перелив, тем самым защищая систему от нагрева и насос от заклинивания.

Регулятор также можно использовать, когда мы хотим замедлить обороты. или скорость конкретного двигателя или привода. Устанавливается между распределителем и ресивером и регулирует работу выбранного элемента. Разработан в основном для гидравлических двигателей, очень популярных в упаковочных машинах, буровых установках, дрелях и других машинах, где двигатели работают долго и непрерывно.

Подключение:

Подключите P к линии подачи и A к ресиверу или к линии гидравлической системы, где требуется регулирование расхода. Подсоедините Т к возвратной линии бака. Имеет выход для подключения манометра.

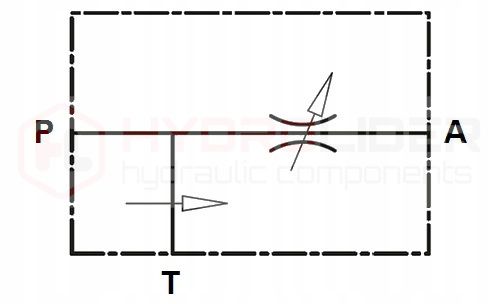

Гидравлическая схема клапана ВАУ (фото):

Технические данные:

• Максимальная всасывающая способность: 85 л/мин.
• Диапазон регулирования расхода по приоритетному каналу: 0-50л/мин. мин
• Количество гидравлических отверстий в корпусе: 3 (+ отверстие для манометра)
• Внутренняя резьба в корпусе: 1/2" [BSP]
• Материал корпуса: оцинкованная сталь.
• Максимальное допустимое давление: 350 бар.
• Вес: 1860 кг.

Температурный диапазон и тип масла. :

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C
• Тип масла: Гидравлическое масло на основе минерального масла.

Принцип работы:

Клапан позволяет устанавливать определенную дозу масла. в гидравлической линии. Благодаря этому мы можем постоянно контролировать, например, скорость вращения двигателя или скорость работы привода. Каждый раз лишнее масло сливается в перелив. Регулятор обеспечивает постоянную дозу масла в ресивер независимо от изменения производительности насоса. Однако заданная доза масла может незначительно уменьшаться или увеличиваться при изменении нагрузки на ресивер.

Регулировка:

Регулировка клапана осуществляется с помощью ручки, настройки можно зафиксировать с помощью контргайки.
