Клапан регулирующий для отопителя Integra правый, GZ1/2, белый

Параметры

• Тип клапана: регулирующий
• Тип установки: 1/2 установки
• Ориентация: правая
• Вариант клапана: Угловой li>
• Тип комплекта: Клапан + фитинги
• Цвет: Белый
• Производитель: VARIO TERM
• LINE: Integra R

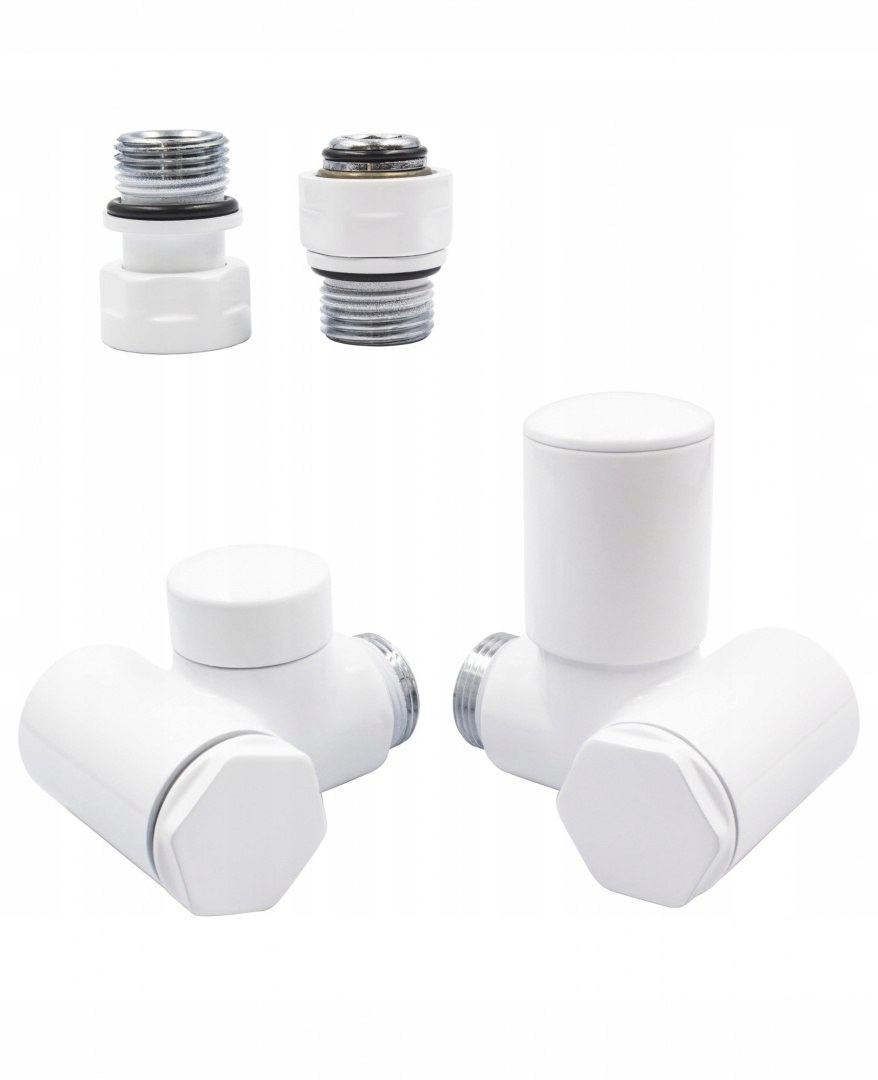

Комплект управления Integra правый.

В комплект входят:

• 1 правый регулирующий клапан,
• 1 левый запорный клапан,
• 2 разъема GZ1/2 - для установки 1/2 (GW)

СТОИТ ЗНАТЬ:

Клапан регулирующий INTEGRA предназначен для установки на радиатор центрального отопления в двухтрубной системе.

В корпус клапана интегрирован тройник, позволяющий подсоединить электронагреватель напрямую через вентиль на радиатор - рекомендуется установка водонагревателя на запорный вентиль.

Запорный вентиль монтируется на радиаторе центрального отопления на со стороны обратного трубопровода.

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель-вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

Монтаж электроподогревателя на запорный клапан

Ниже приведены чертежи с размерами регулирующе-запорного клапана Integra.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Integra можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче питания с левой стороны - выберите регулирующий клапан Integra левый с одинарными розетками

б) при подаче питания справа - выберите регулирующий клапан Integra правый с одинарными розетками розетки

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правый регулирующий клапан Integra с комбинированными овальными или прямоугольными розетками (одинарные розетки) не подходят друг к другу при соединении 50 мм)

б) если электропитание расположено справа - выберите левый регулирующий клапан Integra с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят рядом с между собой при соединении 50 мм)

- при нижнем подключении - также можно подключить ТЭН - ТЭН рекомендуется устанавливать на запорный клапан

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Integra можно подключить к обеим установкам PEX 16 мм – для этого вам нужно только выбрать соответствующие разъемы

Клапан Integra можно подключить к установке CU 15 мм – для этого необходимо подобрать только соответствующие разъемы

Клапан Integra можно подключить к 1/ Установка 2" (GZ1/2) - для этого необходимо правильно подобрать соединители

Клапан Integra можно подключить к 1/2 (GW1/2) ) установка - для этого нужно выбрать только правильные разъемы
