Клапан регулирующий UNICO одно отверстие белый правый Pex

Параметры

• Тип клапана: регулирующий
• Тип установки: Установка Alu-pex 16 мм
• Ориентация: вправо
• Вариант клапана: Угловой li>
• Тип комплекта: Клапан + фитинги
• Цвет: Белый
• Производитель: VARIO TERM
• Расстояние между соединениями: 50 мм
• LINE: Unico R
• Способ подключения : Нижний

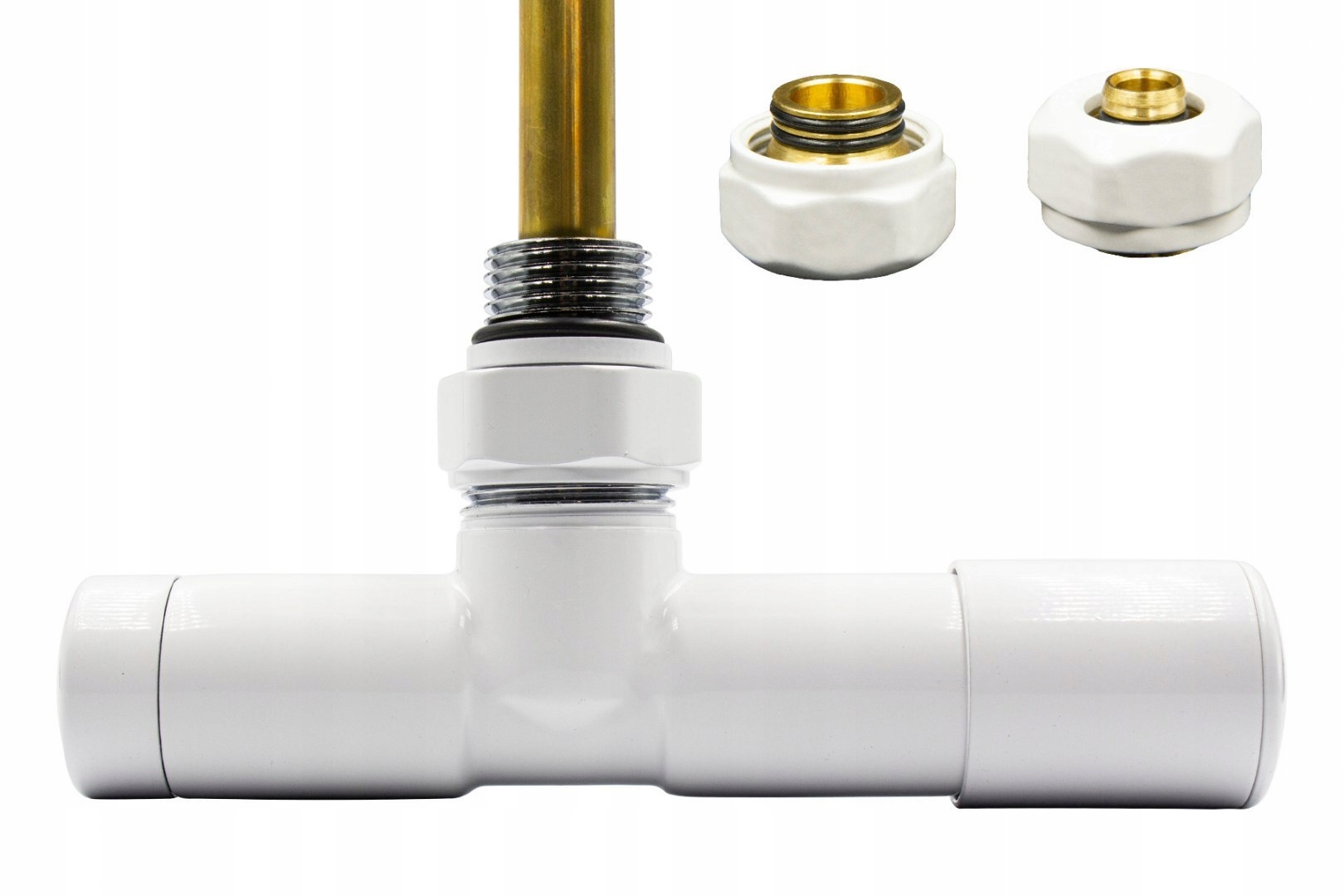

Комплект Unico, управление под прямым углом.

В комплект входят:

• 1 клапан управления под прямым углом,
• 2 соединителя Pex - для установки alu-pex 16 мм.

СТОИТ ЗНАТЬ:

Клапан Unico в регулирующей версии был специально разработан для радиаторов с нижним подключением и с вертикальными коллекторамипозволяет использовать электронагреватель в радиаторе, используемый летом для обогрева радиатора и использования его в качестве сушилка.

Расстояние подсоединения к установке 50 мм.

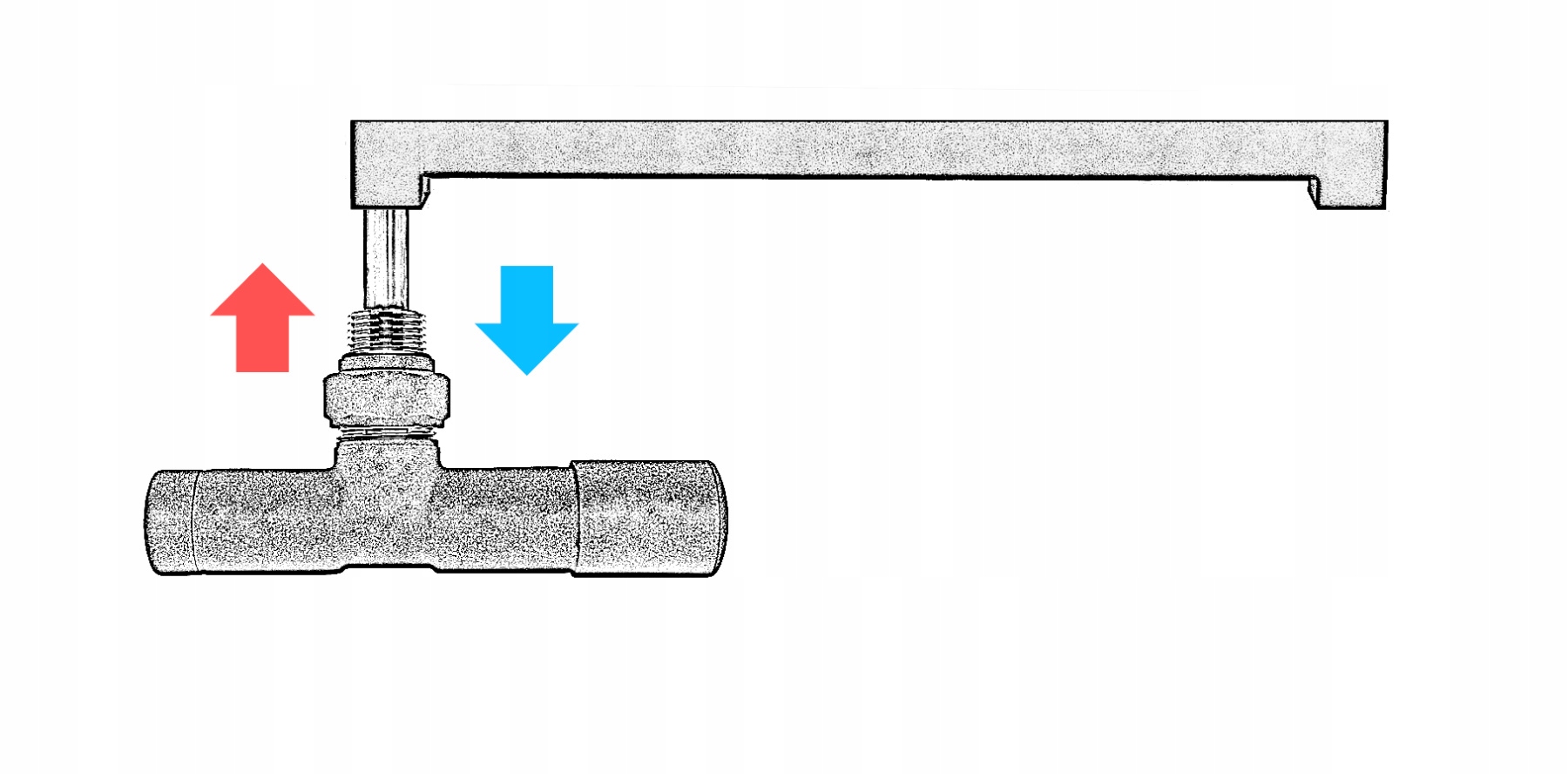

Регулирующий клапан должен быть установлен на радиаторе центрального отопления таким образом, чтобы регулирующий элемент (ручка) находится дальше от силового кабеля(согласно схеме ниже).

Конструкция подключения позволяет устанавливать его под радиатором, параллельно радиатору. стене, внутри контура радиатора, что защищает его от случайного повреждения.

Технические данные:

Рабочая температура 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Испытание давлением 1,5 МПа

Перепад давления на клапане 0,06 МПа

Гистерезис 0,3 °K

Предварительная настройка вставки запорного клапана

Ниже приведены чертежи с размерами регулирующего клапана Unico в нужном исполнении.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Unico можно подключить к радиатору, если у вас есть вход:

- нижний

а) если подача слева - выберите регулирующий клапан Unico справа

б) если подача справа - выберите регулирующий клапан Unico слева

- внизу средний - можно подключить регулирующий клапан Unico и в такой конфигурации - используя правила выбора клапана как указано выше - но только в радиаторах с вертикальными коллекторами

ВОЗМОЖНЫЕ УСТАНОВКИ:

Вы можете подключить клапан Unico как к 16-мм установке PEX – для этого вам нужно выбрать только соответствующие разъемы

Клапан Unico можно подключить к установке CU 15 мм – для этого нужно правильно подобрать разъемы

Также клапан Unico можно подключить к 1/ 2 установка - для этого нужно правильно подобрать разъемы
