Клапан регулирующий для отопителя Интегра левый GZ1/2, структурный графит

Параметры

• Тип клапана: регулирующий
• Тип установки: 1/2 установки
• Ориентация: левая
• Вариант клапана : Угол
• Тип комплекта: Клапан + фитинги
• Цвет: Структурный графит
• LINE: Integra R
• Производитель: VARIO TERM

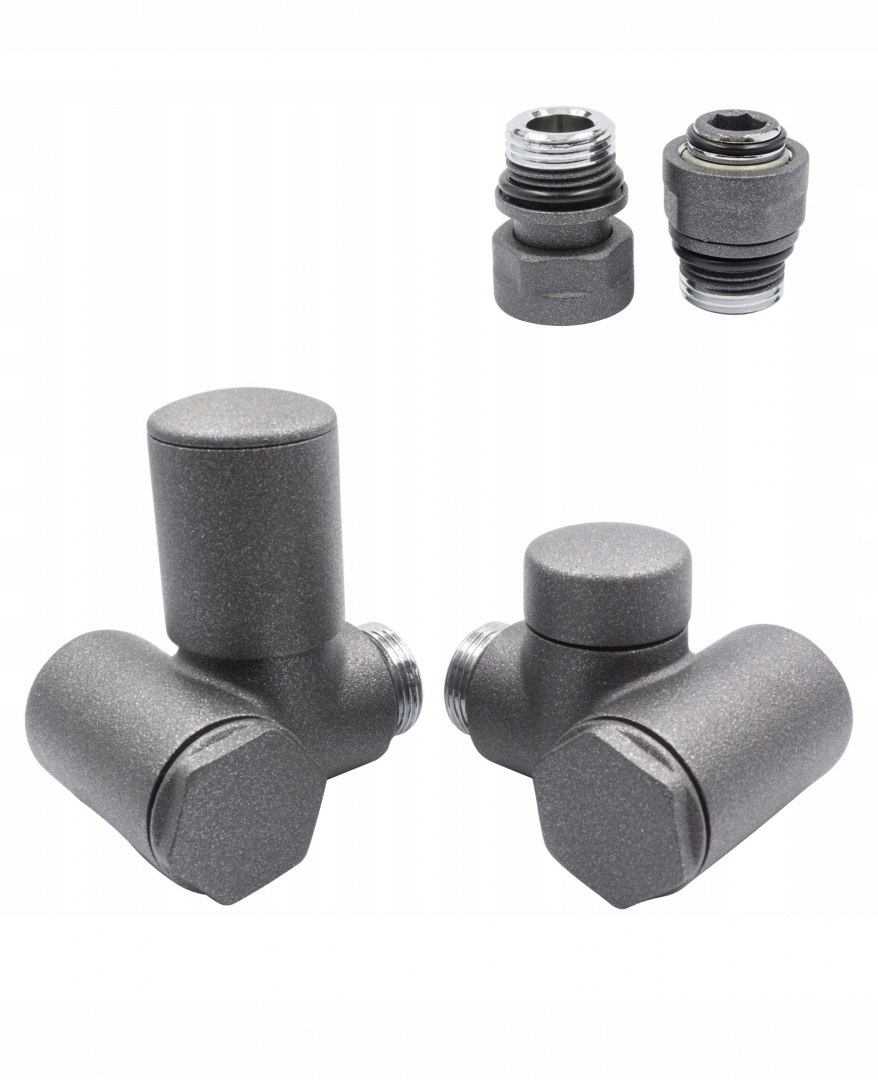

Комплект левого управления Integra.

В комплект входит:

• 1 левый регулирующий клапан,
• 1 правый запорный клапан,
• 2 разъема GZ1/2 - для установки 1/2 (GW)

СТОИТ ЗНАТЬ:

Клапан регулирующий INTEGRA предназначен для установки на радиатор центрального отопления в двухтрубной системе.

В корпус клапана интегрирован тройник, позволяющий подсоединить электронагреватель напрямую через вентиль на радиатор - рекомендуется установка водонагревателя на запорный вентиль.

Запорный вентиль монтируется на радиаторе центрального отопления на со стороны обратного трубопровода.

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель-вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

Монтаж электроподогревателя на запорный клапан

Ниже приведены чертежи с размерами регулирующе-запорного клапана Integra.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Регулирующие клапаны Integra можно подключить к радиатору, если у вас есть следующие входы:

- ниже

а) при подаче питания с левой стороны - выберите клапан управления Integra левый с одинарными розетками

б) при подаче питания с правой стороны - выбрать правый регулирующий клапан Integra с одинарными розетками

- нижняя середина

а) при подаче питания с левой стороны - выбирайте правый регулирующий клапан Integra с комбинированными овальными или прямоугольными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

б) при подаче питания с правой стороны - выберите левый регулирующий клапан Integra с комбинированными овальными или прямоугольными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)

- в нижнем подключении - также можно подключить ТЭН - ниже приведен пример такого подключения - ТЭН рекомендуется устанавливать на запорный клапан

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Integra можно подключить к обеим установкам PEX 16 мм — для этого вам нужно лишь подобрать соответствующие разъемы

Клапан Integra можно подключить к установке CU 15 мм – для этого необходимо лишь подобрать соответствующие разъемы

Клапан Integra можно подключить к монтажу 1/2 (GZ1/2) – для этого необходимо лишь подобрать соответствующие разъемы

Клапан Integra можно подключить к установке 1/2 (GW1/2) – для этого необходимо лишь подобрать соответствующие разъемы
