Клапан регулирования обзора белый конструктивный правый GW1/2 All in One

Параметры

• Тип клапана: регулирующий
• Тип установки: 1/2 установки
• Ориентация: Правосторонняя
• Вариант клапана: Осевой
• Комплект - Тип: Все в одном - все элементы в комплекте: клапан + коннекторы + розетки + гильзы
• Цвет : Структурный белый.
• Форма розетки.: Одинарный круглый, 2 шт.
• LINE: Vision R.
• < b >Производитель: VARIO TERM

Комплект обзора, правая регулировка.

В комплект входят:

• 1 правый регулирующий клапан,
• 1 левый запорный клапан,
• 2 одинарные металлические маскировочные розетки,
• 2 металлические маскировочные втулки и
• 2 соединителя GW1/2 - для 1/2-концевых монтажная внешняя резьба (GZ)

СТОИТ ЗНАТЬ:

Управляющий клапан Vision представляет собой осевой клапан, который сконструирован таким образом, что после установки под радиатором ручка управления располагается внутри контура радиатора - параллельно под радиатором, что защищает ручку от случайного повреждения.

Регулирующий клапан Vision предназначен для установки на радиатор центрального отопления в двухтрубной системе.

Регулирующий клапан оснащен ручкой, которая позволяет Вы можете регулировать количество воды (теплоносителя), поступающей в радиатор. Регулирующий клапан установлен на радиаторе центрального отопления со стороны подающей трубы.

Запорный клапан установлен на радиаторе центрального отопления со стороны обратной трубы .

Технические данные:

Рабочая температура до 120°С

Номинальное давление 1МПа

Теплоноситель-вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

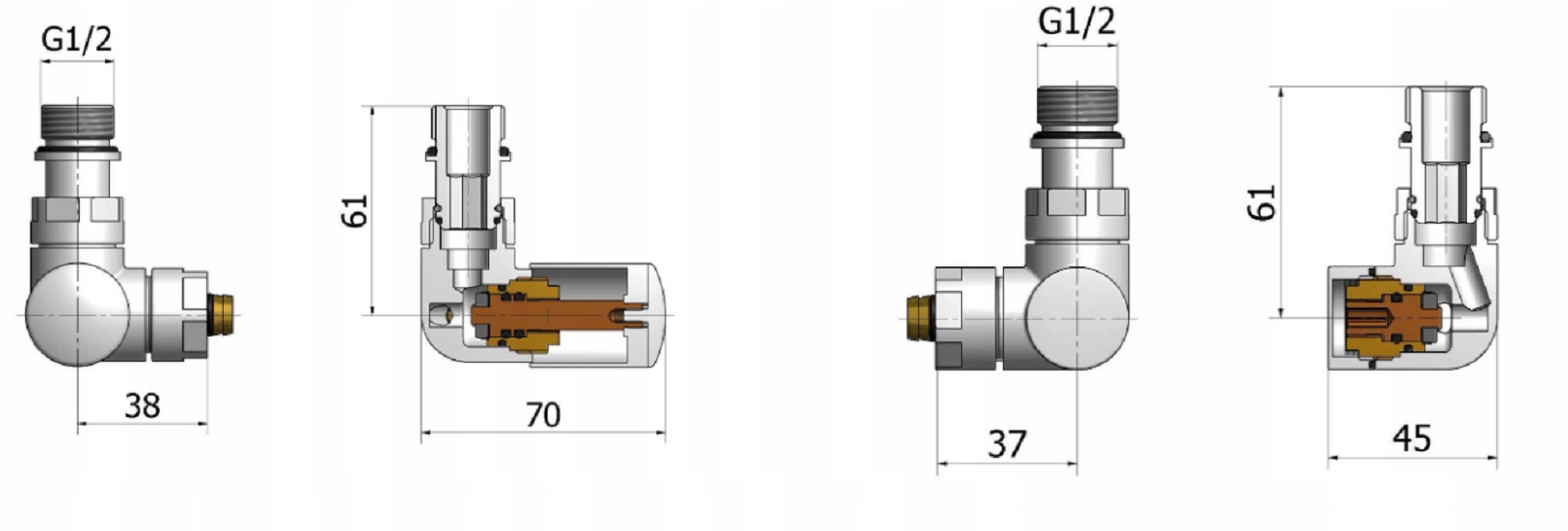

Ниже приведены чертежи с размерами: Обзорно-запорный клапан и размеры маскирующих гильз и одинарной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых, отражающие реальный цвет, можно найти ниже

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Клапаны визуального контроля можно подключить к радиатору при наличии следующих входов:

- нижний

а) при подаче питания с левой стороны - выберите левый регулирующий клапан Vision с одинарными розетками

б) при подаче питания с правой стороны - выберите правый регулирующий клапан Vision с одинарными розетками розетки

- нижняя середина

p>

а) при подаче питания с левой стороны - выберите правый Регулирующий клапан Vision с овальными или прямоугольными комбинированными розетками (одинарные розетки) не подходят друг к другу при соединении 50 мм)

б) если электропитание расположено с правой стороны - выберите левый регулирующий клапан Vision с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят рядом с друг друга при соединении 50 мм)

ВОЗМОЖНЫЕ УСТАНОВКИ:

Клапан Vision можно подключить к установке PEX 16 мм — для этого необходимо выбрать только соответствующие разъемы

Клапан Vision можно подключить к установке CU 15 мм – для этого вам необходимо выбрать только соответствующие муфты

Клапан Vision можно подключить к монтажу 1/2 (GZ1/2) – для этого необходимо лишь правильно подобрать муфты

Вы можно подключить клапан Vision к установке 1/2 (GW1/2) - для этого необходимо лишь подобрать соответствующие разъемы
