Регулирующий клапан Vision белый левый Pex All in One

Параметры

• Тип клапана: регулирующий
• Тип установки: Монтаж Alu-pex 16 мм
• Ориентация: левая
• Вариант клапана: Осевой
• Тип установки: Все в одном - все элементы в комплекте: клапан + фурнитура + розетки + втулки.
• Цвет: Белый
• Форма розетки: Одинарная круглая 2 шт.
• LINE: Vision R

Набор Vision, левый, регулировка.

В комплект входят:

• 1 левый регулирующий клапан,
• 1 правый запорный клапан,
• 2 одинарные металлические маскировочные розетки,
• 2 металлические маскировочные втулки и
• 2 соединителя Pex - для установки alu-pex 16 мм

СТОИТ ТАКОГО ЗНАЙТЕ:

Регулирующий клапан Vision представляет собой осевой клапан, который сконструирован таким образом, что при установке под радиатором ручка управления располагается внутри контура радиатора - параллельно под радиатором, что защищает ручку от случайного повреждения.

Регулирующий клапан Vision предназначен для установки на радиатор центрального отопления в двухтрубной системе.

Регулирующий клапан оснащен ручкой, которую можно Используйте для регулирования количества воды (теплоносителя), поступающего в радиатор. Регулирующий клапан монтируется на радиаторе центрального отопления со стороны подающей трубы.

Запорный клапан монтируется на радиаторе центрального отопления со стороны обратной трубы.

Технические данные:

Рабочая температура до 120°C

Номинальное давление 1 МПа

Теплоноситель вода

Макс. перепад давления 0,06 МПа

Испытательное давление 1,5 МПа

Первоначальная настройка на запорном клапане

Присоединение радиатора G ½

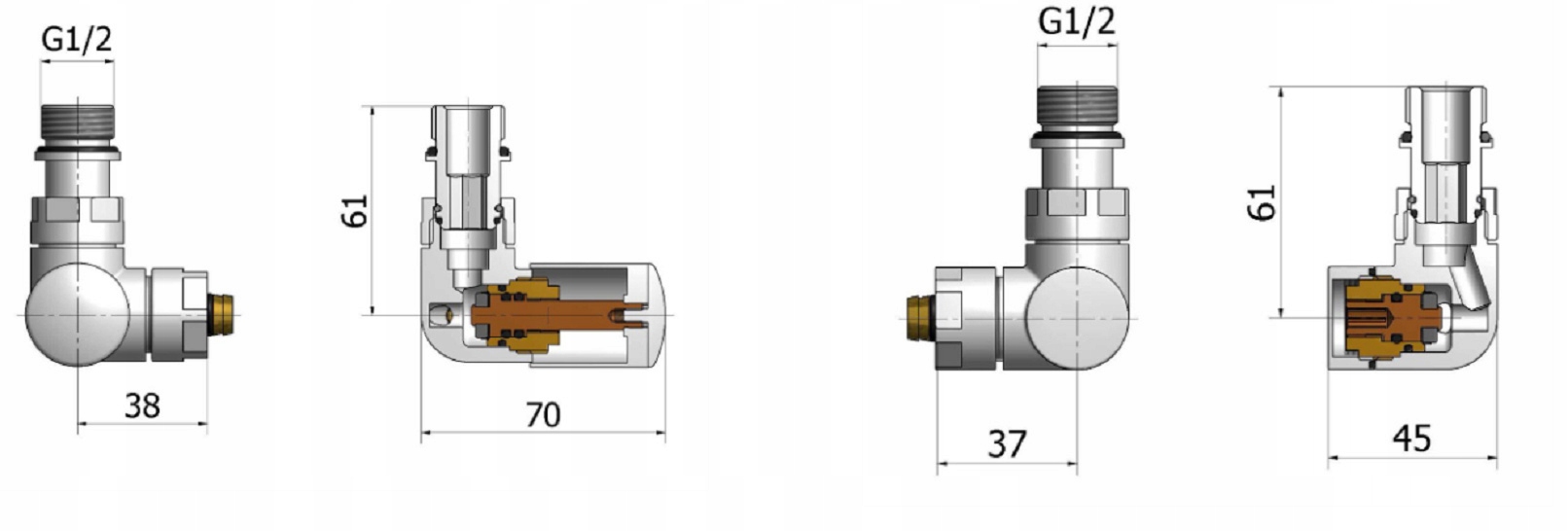

Ниже приведены чертежи с размерами Vision Control и запорного клапана, а также размеры маскирующих гильз и одинарной розетки.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ВАС - ВОЗМОЖНОСТИ!

ЦВЕТА

Продукция Vario Term доступна в 20 основных цветах, образцы которых - отражающие реальный цвет - можно найти ниже.

ВОЗМОЖНОСТИ ПОДКЛЮЧЕНИЯ:

Клапаны визуального контроля можно подключить к радиатору, если у вас есть следующие возможности: входы:

- нижний - который представлен на двух схемах ниже

а) когда подача идет с левой стороны - выберите левый регулирующий клапан Vision с одинарными розетками

b) когда подача идет с правой стороны - выберите правый регулирующий клапан Vision с одинарными розетками

- нижний средний - которые представлены на двух диаграммах ниже

a) когда подача идет с левой стороны - выберите правый регулирующий клапан Vision с комбинированным овалом или прямоугольные розетки (одиночные розетки не подходят друг к другу при соединении 50 мм)

б) когда источник питания находится справа - выберите левый регулирующий клапан Vision с овальными или прямоугольными комбинированными розетками (одиночные розетки не подходят друг к другу при соединении 50 мм)
