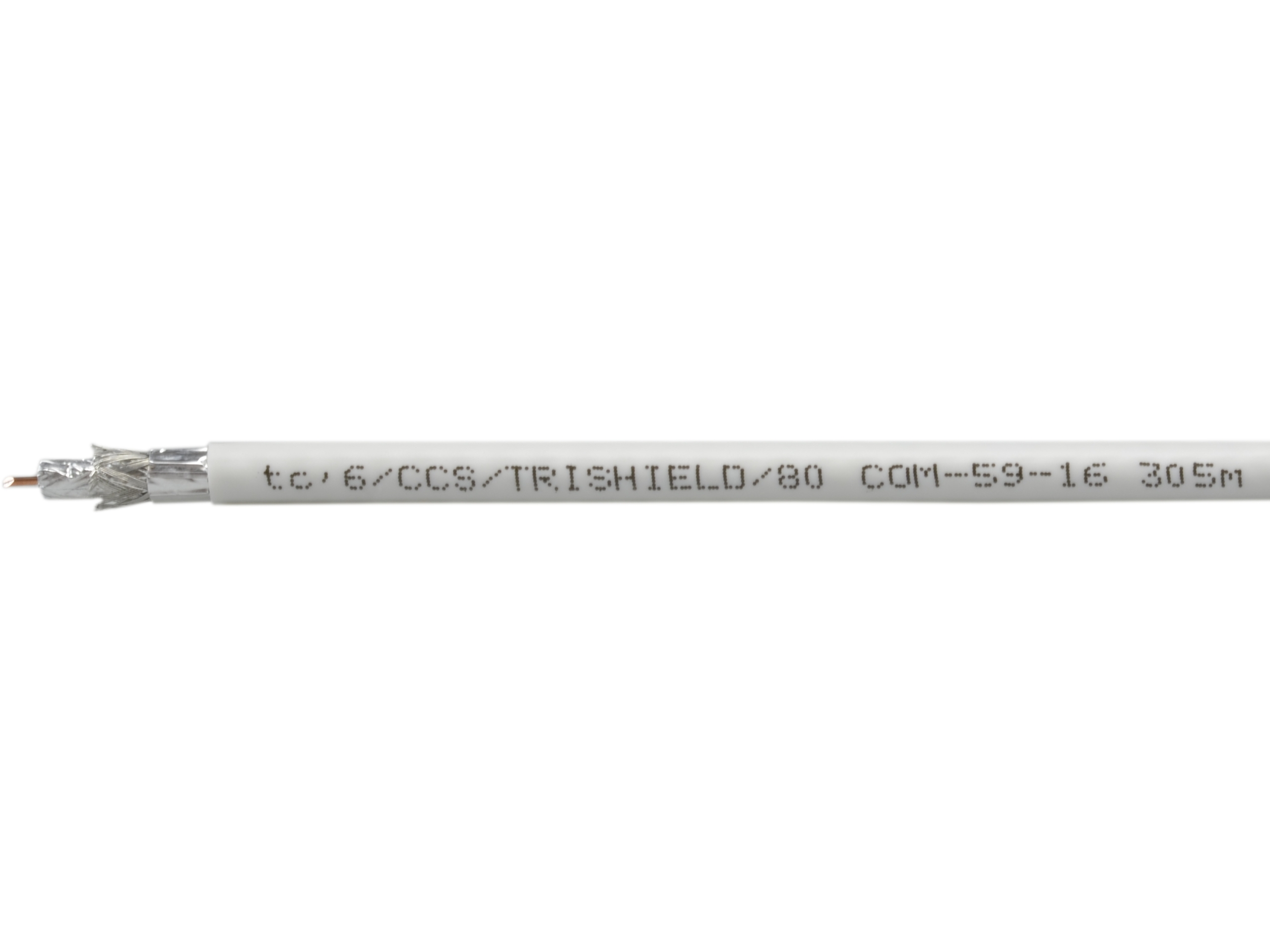

Коаксиальный кабель 75 Ом TC6 RG6 TRISHIELD CCS экран

Строительный коаксиальный кабель (RG6) tc'6 Trishield (тройной экранированный) признанного бренда tc'eq, используется многими установщиками и операторами кабельного телевидения. Предназначен для индивидуальной и коллективной прокладки.

Кабель tc'6 Trishield представляет собой современный кабель с сопротивлением 75 Ом, характеризующийся очень хорошими электрическими и механическими параметрами. Его диэлектрик изготовлен с использованием современного метода физического вспенивания.

Кабель имеет Техническое заключение Национального института связи в Варшаве, которое можно получить по запросу.

1шт. = 1мб, покупая 25 штук вы покупаете 25 метров кабеля

Характеристики:

• Проводник: 1,02 мм ± 1% CCS
• Диэлектрик: физически вспененный полиэтилен 4,57 ± 0,15 мм

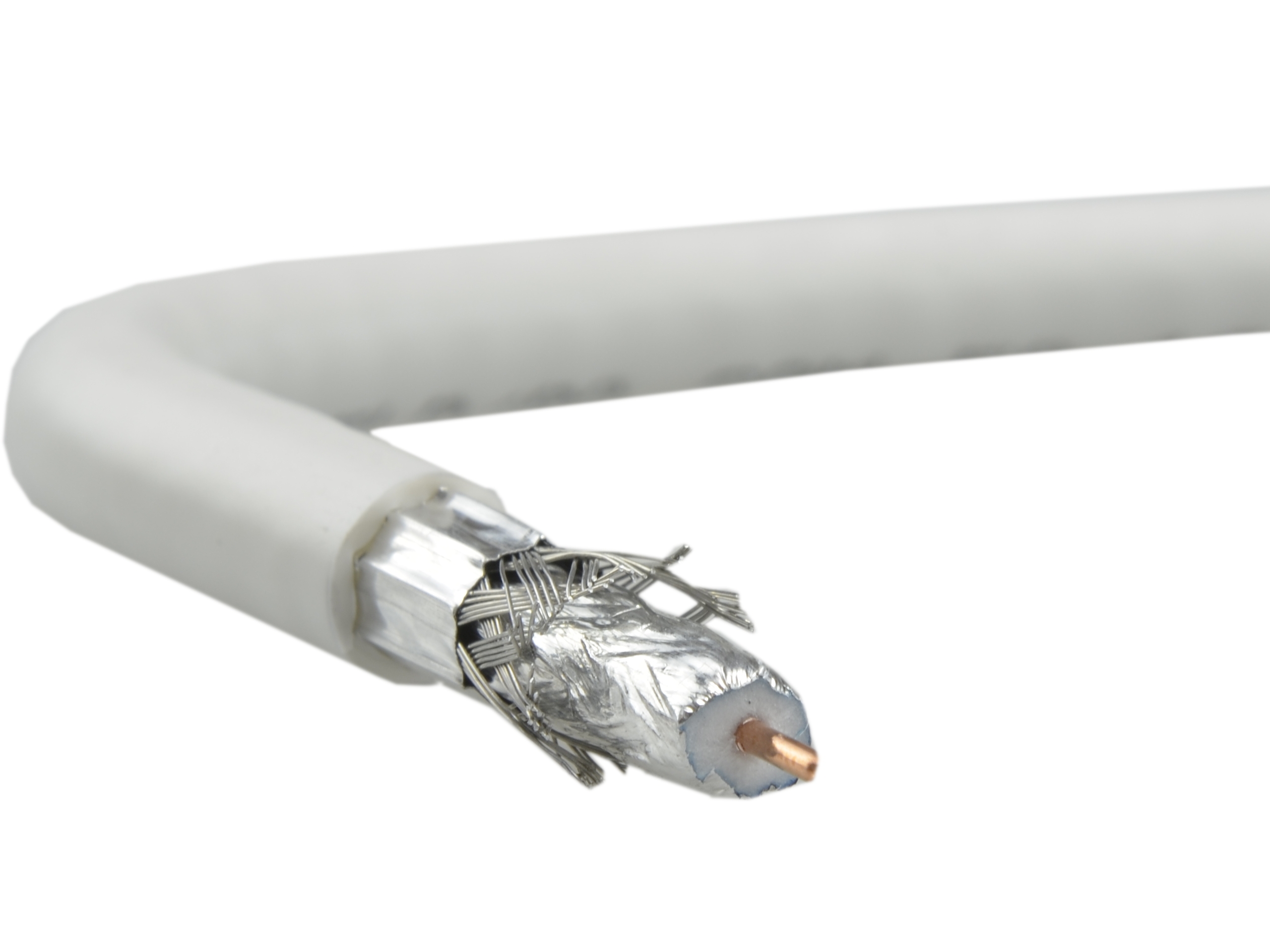

Экран:

• 1-й слой: фольга Al/PET, приклеенная к внутреннему диэлектрику
• 2-й слой: 64x0,16 мм, покрытие 80 %
• 3-й слой: алюминизированная фольга, ламинированная с обеих сторон
• внешняя оболочка: белый ПВХ 6,9 ± 0,1 мм
• Минимальный радиус изгиба: 40 мм

Электрические параметры:

• Эффективность экранирования: 5–30 МГц: ≤ 2,5 мОм/м; 30–1000 МГц: ≥ 85 дБ, класс A.
• Емкость кабеля: проверенное значение: 54+-3 пФ/м.
• Сопротивление постоянного тока внутреннего проводника 102 Ом/км.
• Сопротивление экранирования постоянного тока: 22,8 Ом/км.
• Сопротивление шлейфа DV: 124,8 Ом/к.
• Характеристическое сопротивление: 75 Ом.

Затухание в кабеле [дБ/100м]*:

• 5 МГц 1,88
• 55 МГц 5,23
• 83 МГц 6, 37
• 211 МГц 9,90
• 250 МГц 10,75
• 300 МГц 11,57
• 450 МГц 14,36
• 600 МГц 16,65
>
• 865 МГц 19,92
• 1000 МГц 21,32

*Данные взяты из каталожной карты и могут незначительно отличаться для разных кабелей. Рассматривайте их только в иллюстративных целях.
