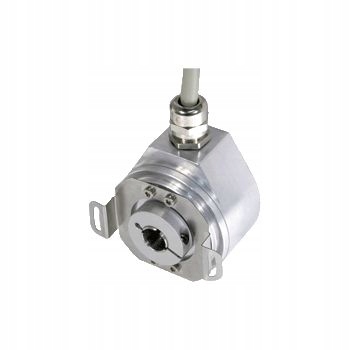

Кодер PEPPERL+FUCHS AHS58N-0BAK1R0GN-0016
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Приобретая «Кодер PEPPERL+FUCHS AHS58N-0BAK1R0GN-0016» данный товар из каталога «Двигатели» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Эндер PEPPERL+FUCHS AHS58N-0BAK1R0GN-0016
Однооборотный энкодер
- Стандартный промышленный корпус ∅58 мм
- 16-битный однооборотный
- передача данных до 2 Мбод
- оптически изолированный интерфейс RS 422
- функция обнуления
- полый вал
Общие характеристики:
Тип обнаружения — фотоэлектрический отбор проб.
Тип устройства — однооборотный абсолютный энкодер.
Спецификация электрическое:
Напряжение: 4,5 ... 30 В постоянного тока
Ток питания холостого хода: 180 мА
Время задержки до доступности: < 250 мс
Линейность: ± 2 младших бита при 16 битах, ± 1 младший бит при 13 битах ± 0,5 младших битов при 12 битах
Выходной код: код Грея, двоичный код
Скорость кодирования (направление счета): нисходящая по часовой стрелке (вращение по часовой стрелке, нисходящая скорость кодирования)
Интерфейс:
Тип интерфейса: SSI
Время монофлопа: 20 ± 10 мкс
Разрешение:
Один виток — до 16 бит
Общее разрешение — до 16 бит
Скорость передачи данных: 0,1...2 Мбит/с
Падение напряжения: UB - 2,5 В
Совместимость со стандартами: RS 422
Вход 1:
Тип входа: Выбор направления счета (по/против часовой стрелки)
Напряжение сигнала:
Высокое — 4,5 ... 30 В
Низкий - 0...2 В
Входной ток: < 6 мА
Задержка включения: < 10 мс
p>
Вход 2:
Тип входа: установка нуля (РАСПИСАНИЕ 1)
Напряжение сигнала:
Высокое - 4,5...30 В
Низкое - 0...2 В
Входной ток: < 6 мА
Задержка включения: < 10 мс
p>
Подключение:
Разъем: Тип 9416 (M23), 12-контактный, Тип 9416L (M23), 12-контактный штырь
Кабель: ∅7 мм, 6 х 2 х 0,14 мм2,1 м
Соответствие стандартам:
Уровень защиты : DIN EN 60529, IP65
Климатические испытания: DIN EN 60068-2-3, без конденсации влаги
Излучаемые помехи: EN 61000-6-4:2007
Помехоустойчивость: EN 61000-6-2:2005
Ударопрочность: DIN EN 60068-2-27, 100 г, 6 мс
Виброустойчивость: DIN EN 60068- 2–6, 20 г, 10...2000 Гц
Одобрения и сертификаты:
Одобрение UL: внесено в список cULus, общего назначения, класс мощности 2 Источник
Условия окружающей среды:
Температура: -40 ... 85 °C (-40 ... 185 °F)
Температура хранения: -40 ... 85 °C (-40 ... 185 °F)
Механические характеристики:
Материал:
Корпус - алюминий
Фланец - алюминий
Вал - нержавеющая сталь
Вес: около 300 г
Скорость вращения: 3000 мин-1
Момент инерции: 30 гсм2
Пусковой момент: < 3 Нсм
Нагрузка на вал:
Угловое смещение: ± 0,9°
Осевое смещение: статическое: ± 0,3 мм, динамическое: ± 0,1 мм
Радиальное смещение: статическое: ± 0,5 мм, динамическое: ± 0. 2 мм
