3-х секционный гидрокомплект 80л/мин для TURA

КОД SKRAW MET: [8053]

Производитель: SM-G (SKRAW MET GROUP)

Содержимое набора:

• SM-джойстик G для мячей с 1 кнопкой [3928]
• 2 веревки длиной 2 метра [0203]
• гидравлический распределитель для кабелей, 2 секции, 80 л/мин [1603]
• электромагнитный клапан - делитель 6 /2 12В 90л/мин [1962]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон ковша) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

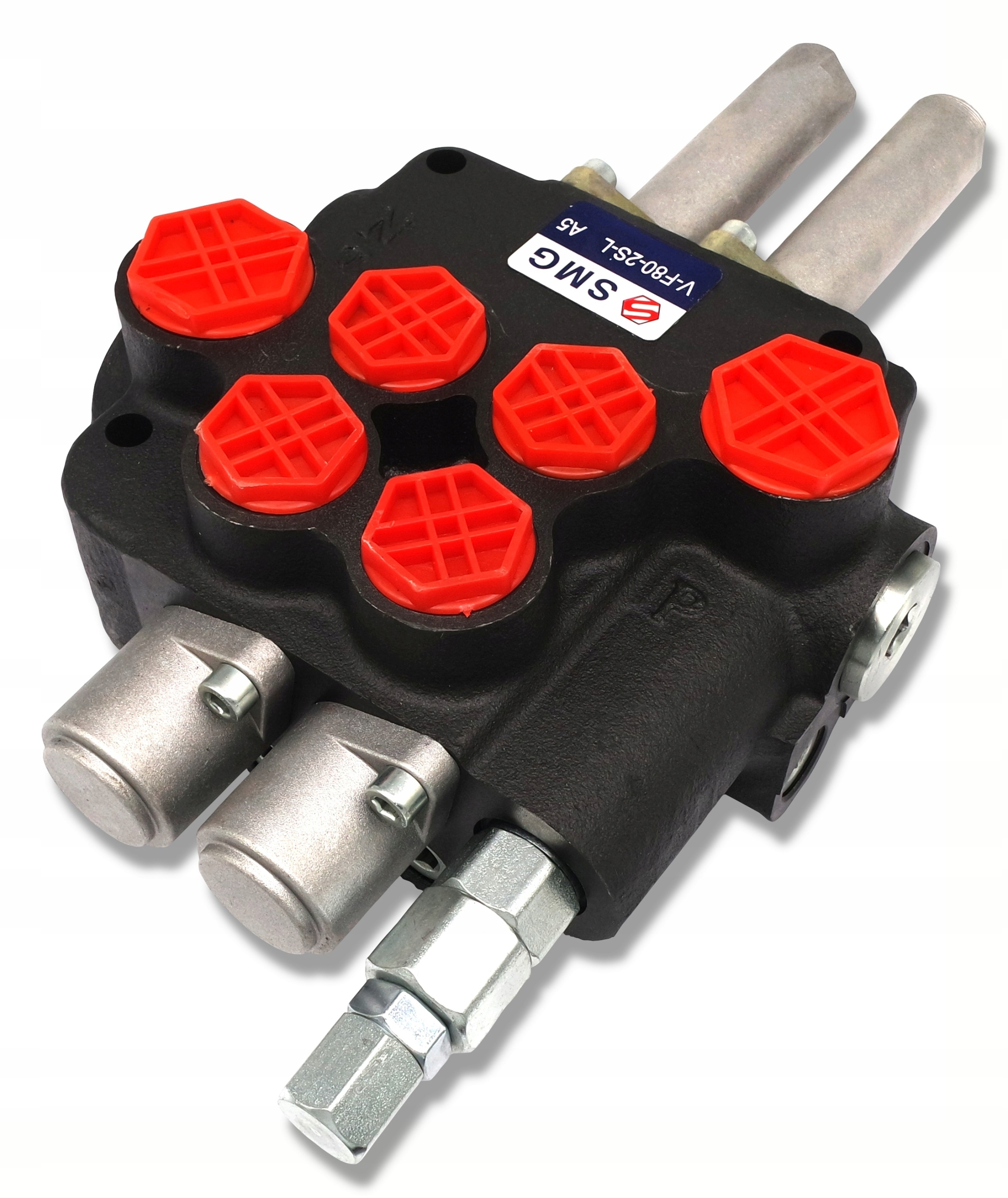

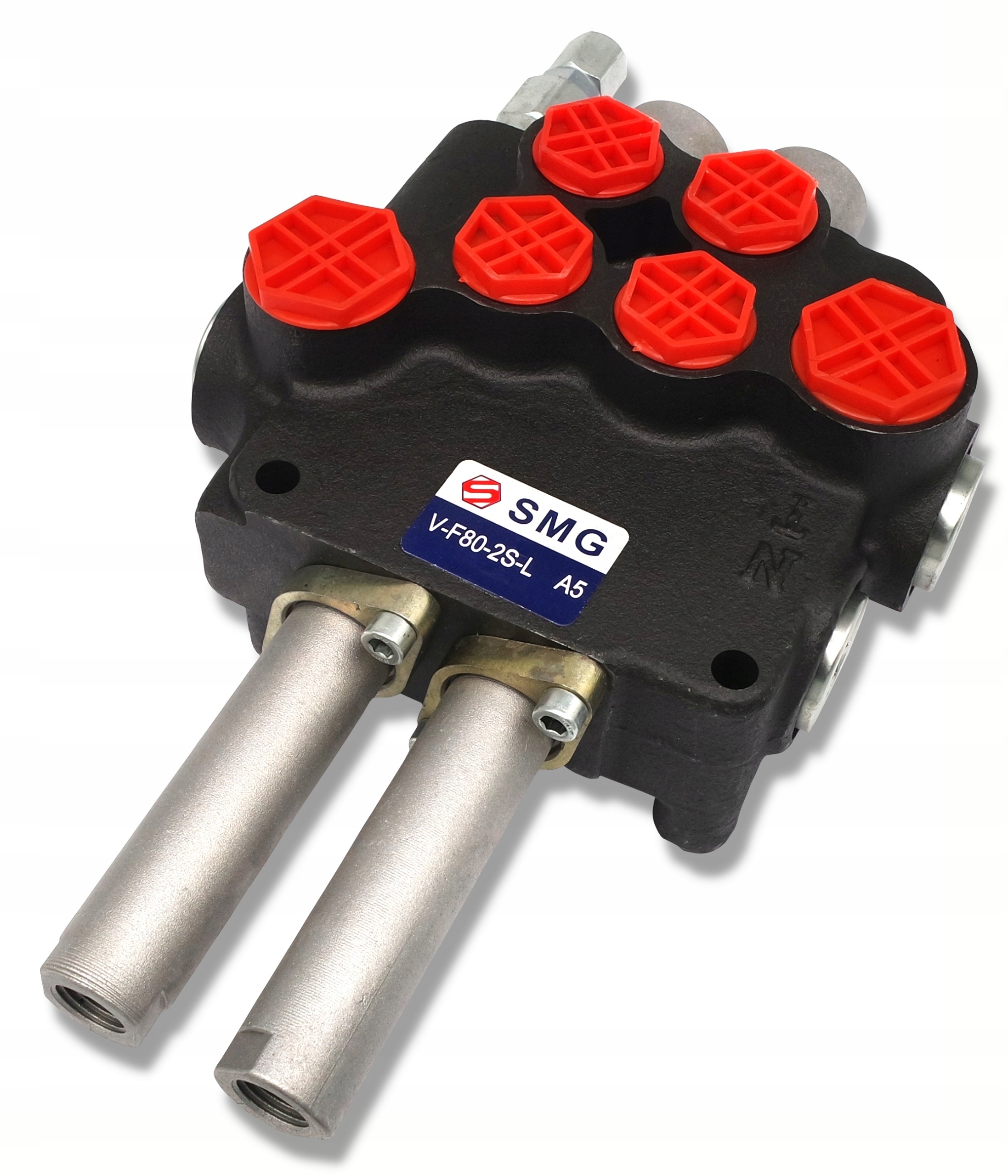

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 80Л, ДЛЯ КАБЕЛЕЙ

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель отличается компактная конструкция, стабильная работа и высокая универсальность.

Позволяет управлять двумя приводами двойного действия или (после заглушки одного из портов) одностороннего действия.

Он возможно последовательное подключение к существующей системе (требуется нажимная втулка).

Управление из кабины с помощью кабелей и джойстика.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Дивертер универсальный, может использоваться в различных типах машин таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги< /li>
• Вилочные погрузчики и многие другие

Трехпозиционный ползун (1 – 0 – 2)

• Пружинный возврат в вертикальное положение положение
• Нейтральное положение 0 (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 ( джойстик установлен диагонально вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен наклонно назад) шток поршня привода втягивается.

Подключение:

• Электропитание (P) BSP 3/4''
• Назад (T) BSP 3/4"
• Секционный выход BSP 1/2"
• Подключение BSP 3/4"

Технические характеристики:

Расход масла: 0 - 80 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃

Оснащен предохранительным клапаном.

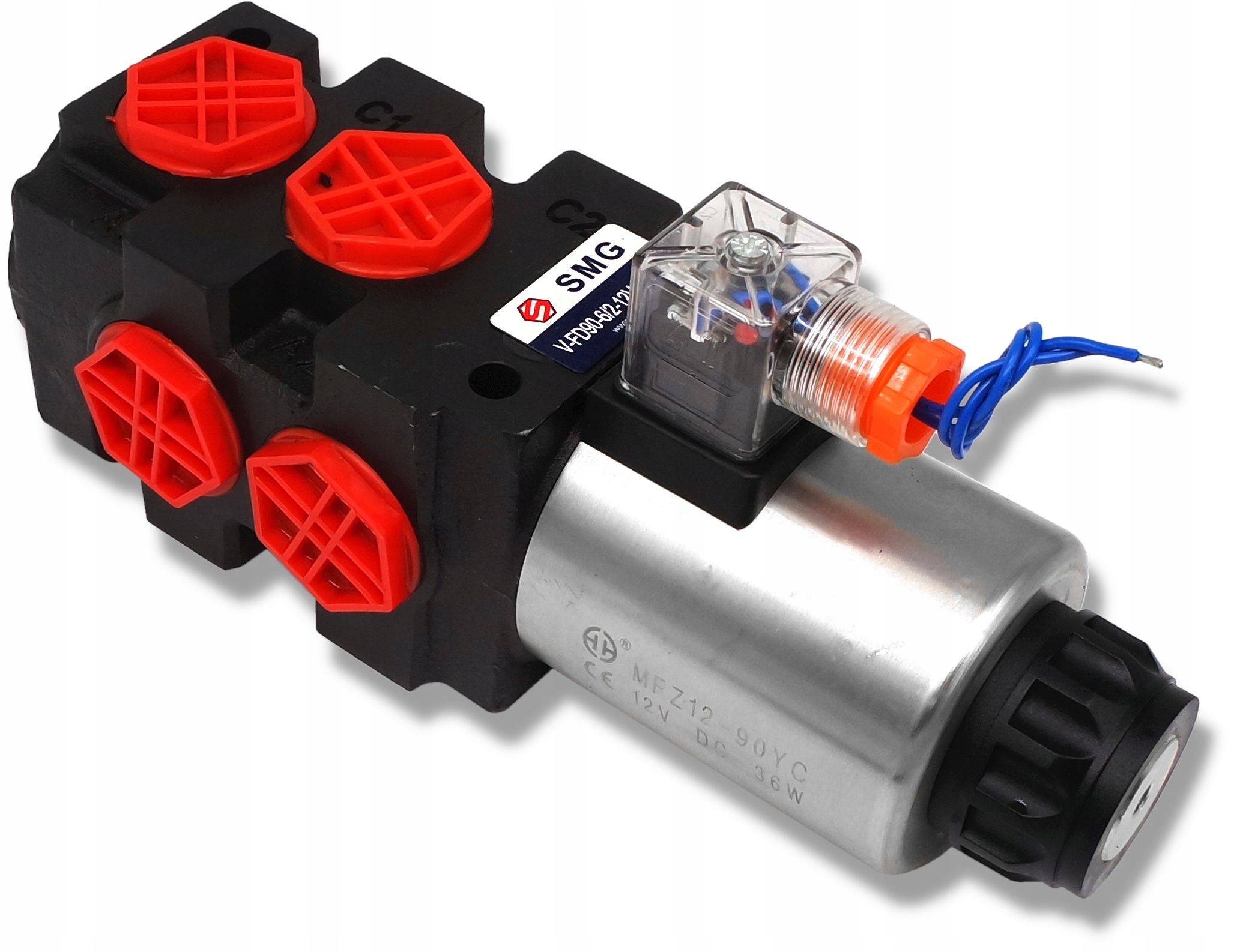

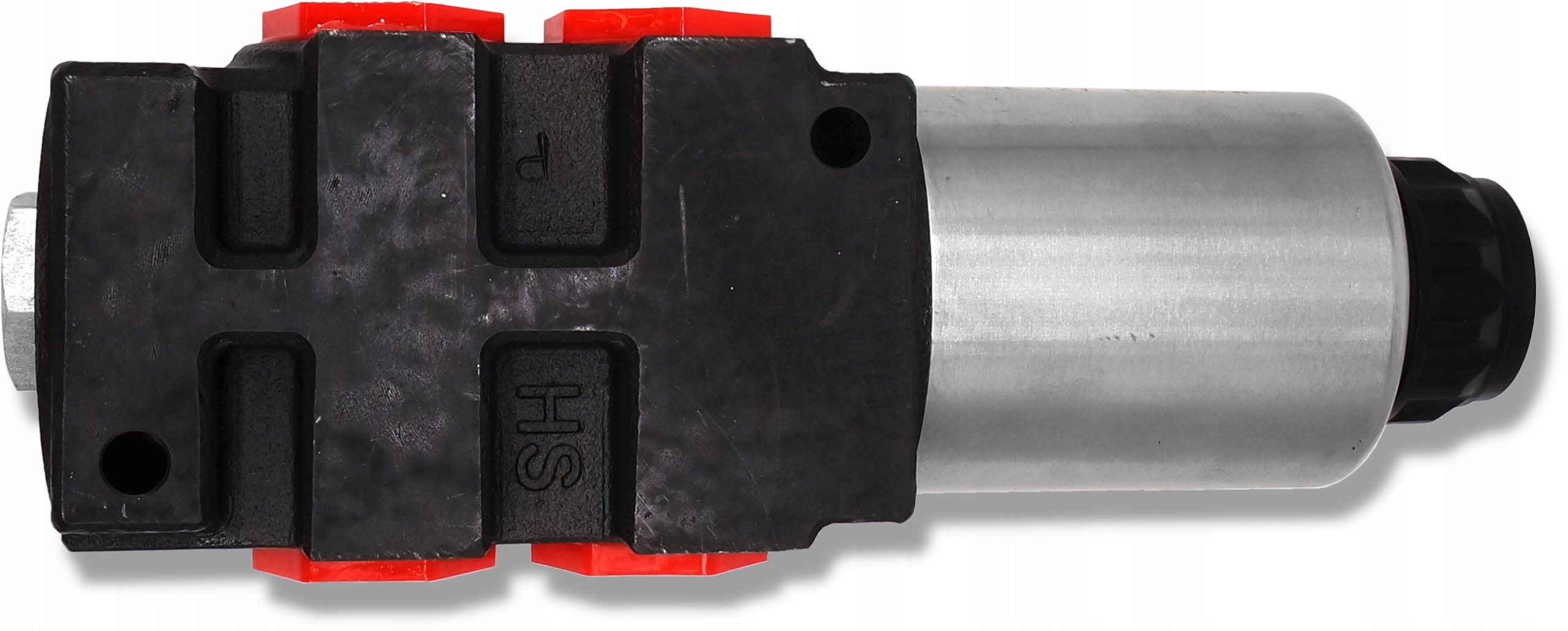

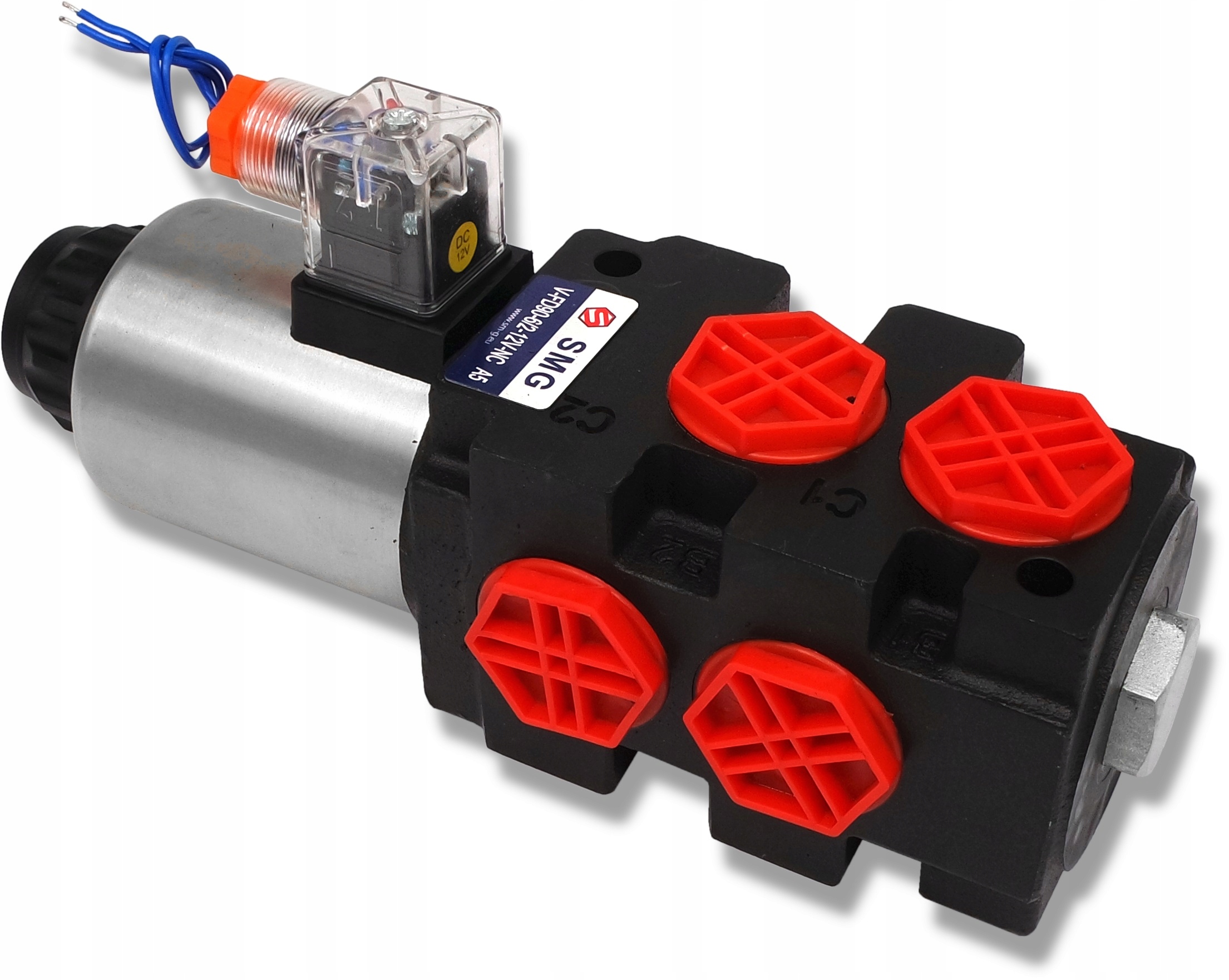

Клапан электромагнитный 6/2 12В 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (для управления исполнительным механизмом) дополнительной секции для управления другим исполнительным механизмом у нас не будет.

Используется в гидроуправлении, чаще всего на распределителе 2-секционный, как 3-секционный, например, захват, крокодил и т. д.

К одному блоку можно подключить последовательно с помощью фланцев максимум 3 клапана.

Высококачественный электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

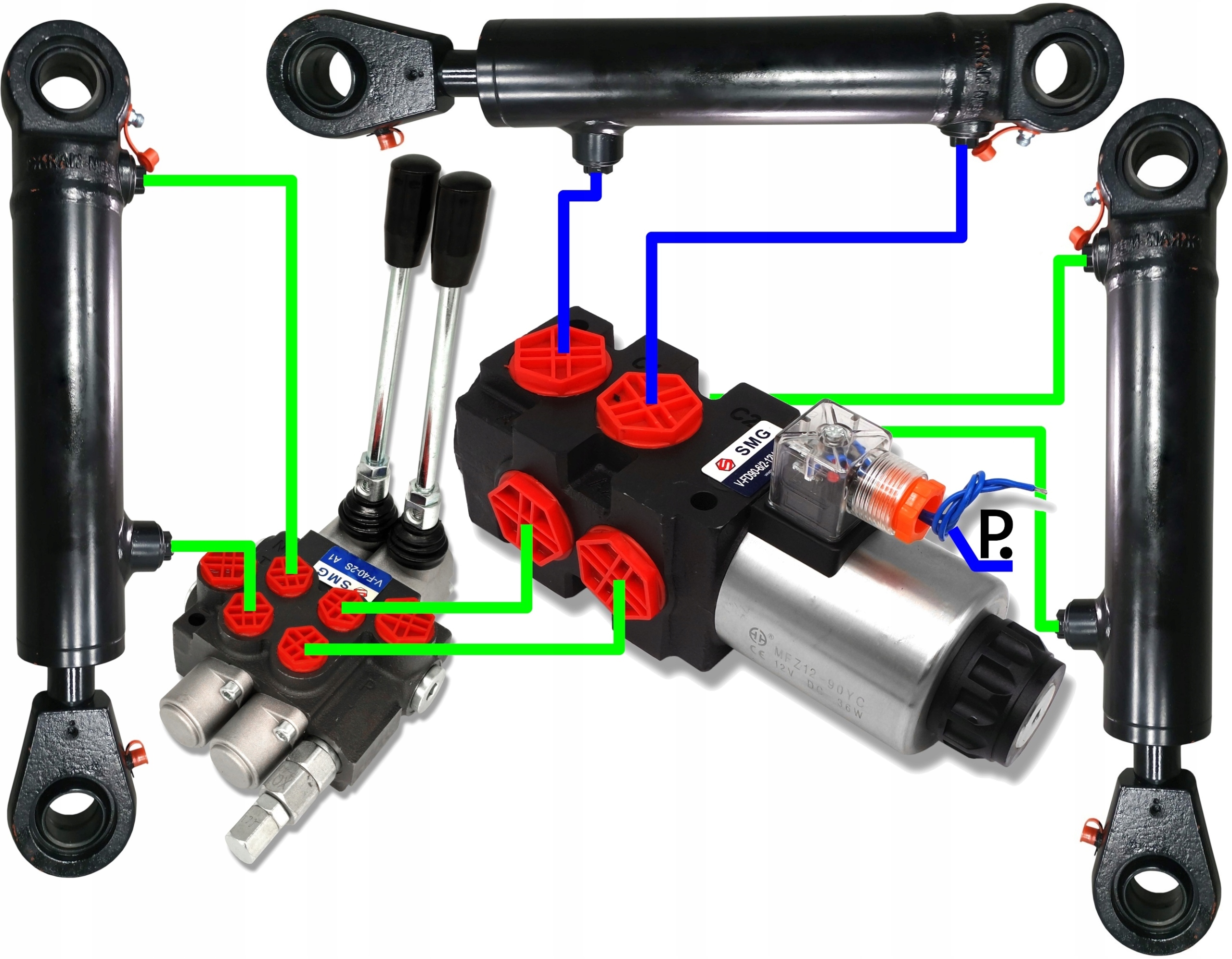

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря этому (с помощью электрического импульса, вызываемого кнопкой), мы можем управлять двумя независимыми исполнительными механизмами двойного действия.

Эта кнопка обычно расположена на элементе управления, т.е. рычаг или джойстик.

Учитывайте, что он не позволяет управлять двумя исполнительными механизмами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный расход масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: От -40 ℃ до + 60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

ДЖОЙСТИК С 1 КНОПКОЙ

ПРОИЗВОДИТЕЛЬ: SM-G (SKRAW-MET GROUP)

Приспособлен для механического управления подъемом рамы, наклоном ковша и захватом тюков или крокодилом.

Надежный джойстик, обеспечивающий механическое управление трехходовыми гидрораспределителями TURA (погрузчик) с помощью двух тросов и одной кнопки.

Позволяет дистанционно управлять (из кабины) распределителями, расположенными вне кабины.

Применение:

Предназначается для управления TURA 1, 2, 3 в тракторах типа:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве. и строительстве.

Он приспособлен для работы на различных типах машин, т.е. сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, промышленных машинах и других.

p>

Простой монтаж.

Технические характеристики:

Рабочая температура: от -30°С / до +80°С

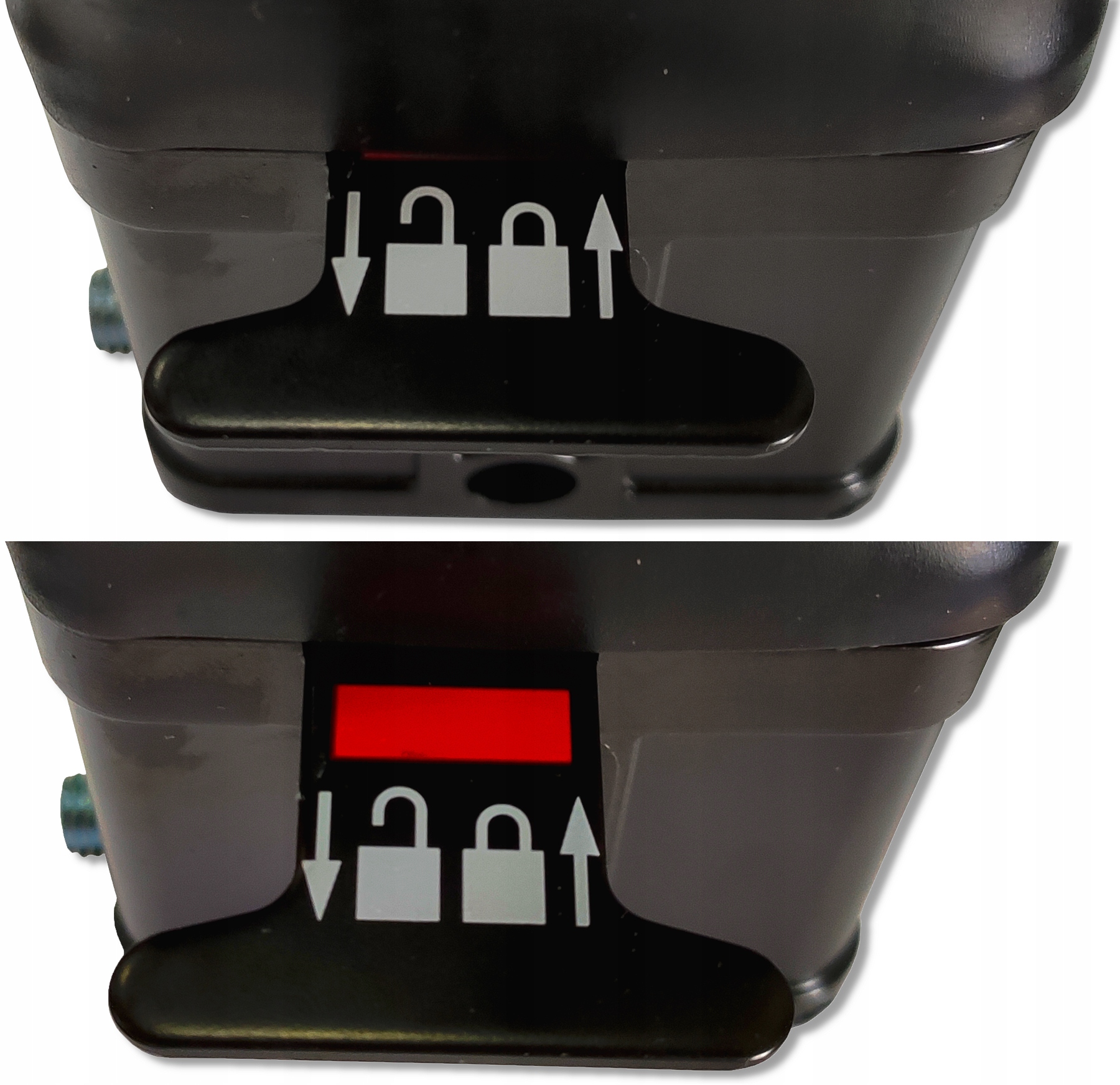

Головка джойстика заблокирована

-

Головка джойстика разблокирована

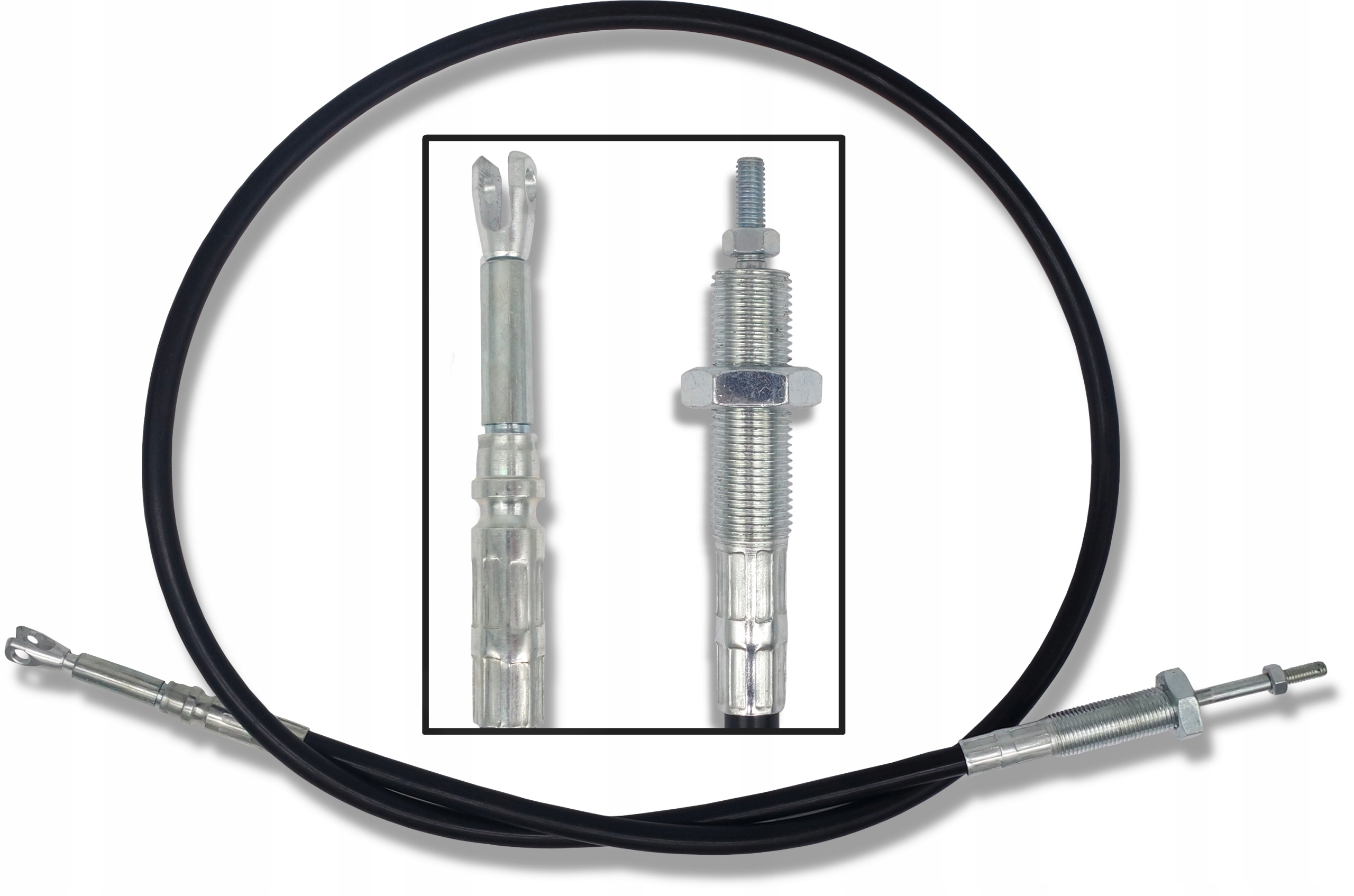

Кабель для управления распределителем с шариком длиной 2 м

ПОЛЬСКИЙ продукт

СУПЕР ПРОЧНЫЙ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.
