3-х секционный гидравлический комплект 40л/мин с плавающей секцией и задвижкой для TURA

КОД SKRAW MET: [8472]

Производитель: SM-G (SKRAW MET GROUP)

Содержимое набора:

• 2x веревка o длина 2м [0203]
• 2-х секционный гидрораспределитель для тросов, 40л/мин - плавающая секция + защелка [1720]
• электромагнитный клапан-делитель 6/2 12В 50л/мин [2547]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон ковша) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, плодоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

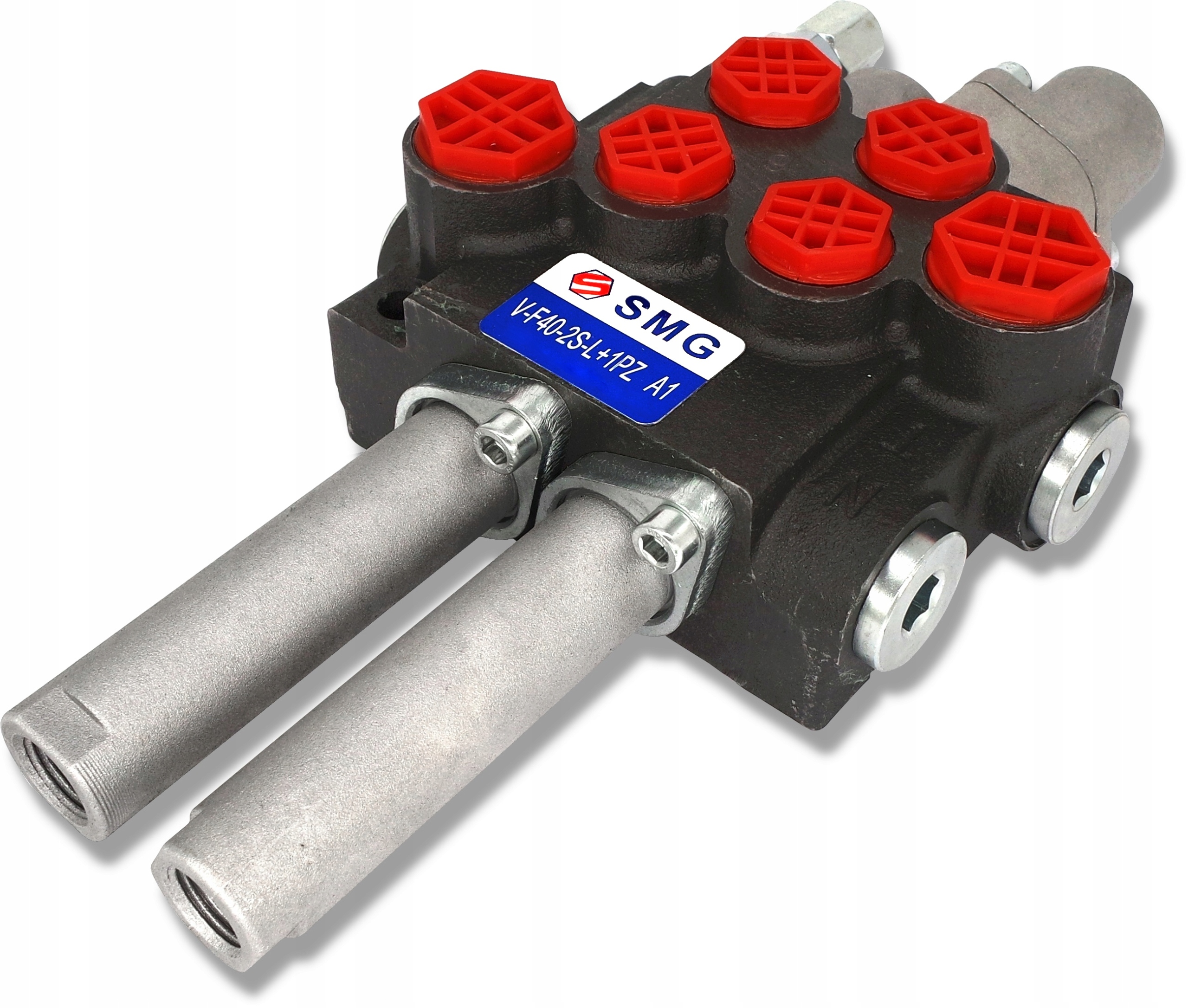

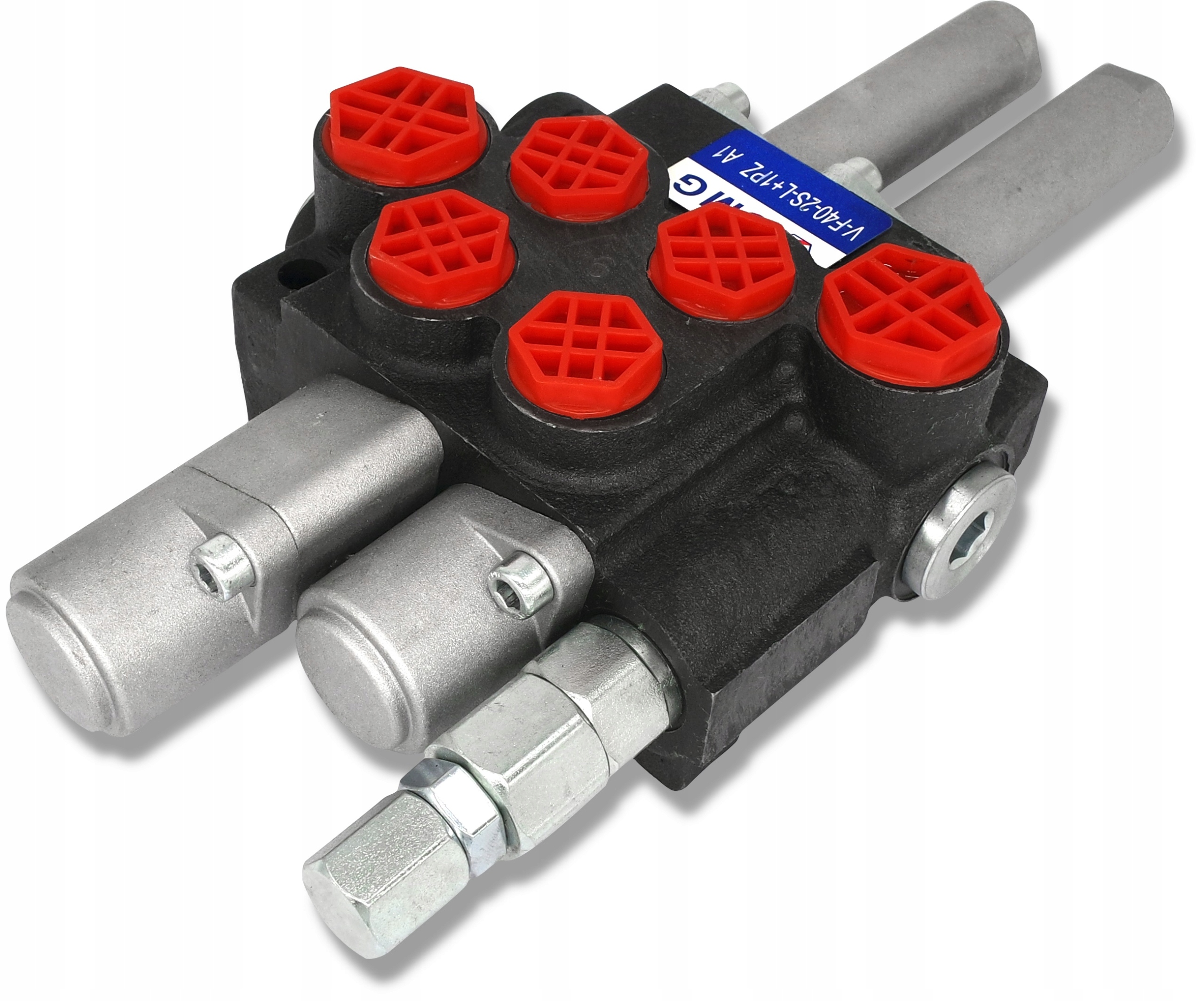

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 40Л, ДЛЯ ТРОСОВ + ПЛАВАЮЩАЯ СЕКЦИЯ С ОДНОСТОРОННЕЙ ЗАЩЕЛКОЙ (K16+8)

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель с параллельной системой и плавающей (поглощающей) камерой.

Характеризуется компактной конструкцией, стабильной работой и высокой универсальность.

Позволяет управлять двумя приводами двойного действия или (после подключения одного из портов) одностороннего действия.

Их можно подключить последовательно существующая система (требуется нажимной рукав).

Управление из кабины с помощью тросов и джойстика.

!ВНИМАНИЕ! В данном распределителе секция с защелкой расположена только в одной секции с ПЛАВАЮЩЕЙ ФУНКЦИЕЙ

Распределитель универсальный, применяется в машинах различных типов, таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многое другое

Ползунок трехпозиционный (1 - 0 - 2) с защелкой

• с защелкой, т.е. сам удерживает положение в рабочем положении< /li>
• Положение 0 нейтральное (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток привода выдвинут .
• Рабочее положение 2 (джойстик установлен наклонно назад), шток привода втягивается.

Трехпозиционный ползун (1 - 0 - 2)

Рабочее положение 2 (джойстик установлен наклонно назад), шток поршня привода втягивается.

Трёхпозиционный движок (1 - 0 - 2)

h2>

• сам возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик вертикально – трос ослаблен) шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонном положении вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен в наклонное положение назад) шток поршня привода втягивается.

Подключение:

• Электропитание (P) BSP 1/2''
• Назад (T) BSP 1/2"
• Секционный выход BSP 3/8"
• Подключение BSP 1/2"

Технические характеристики:

Расход масла: 0 - 40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

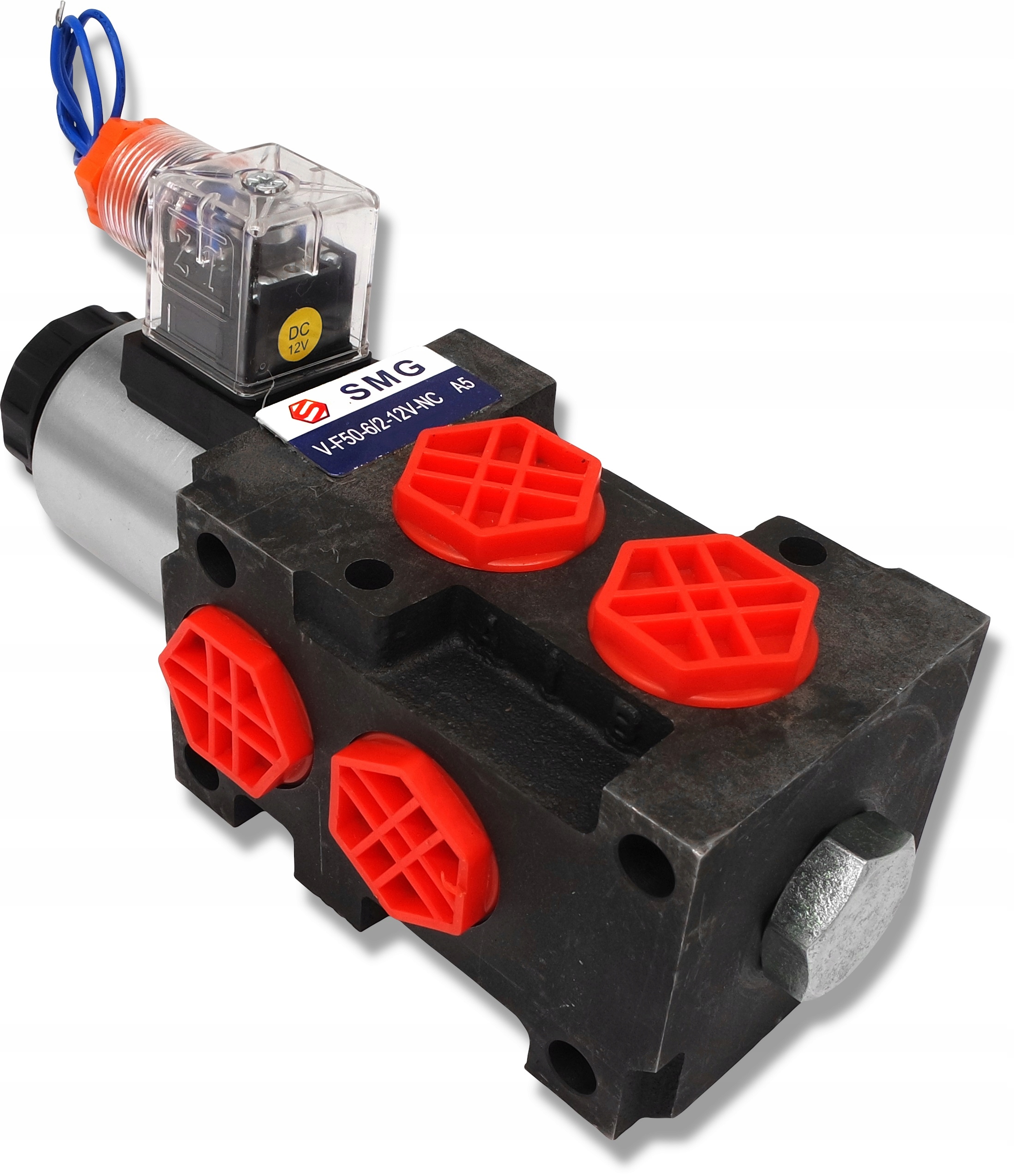

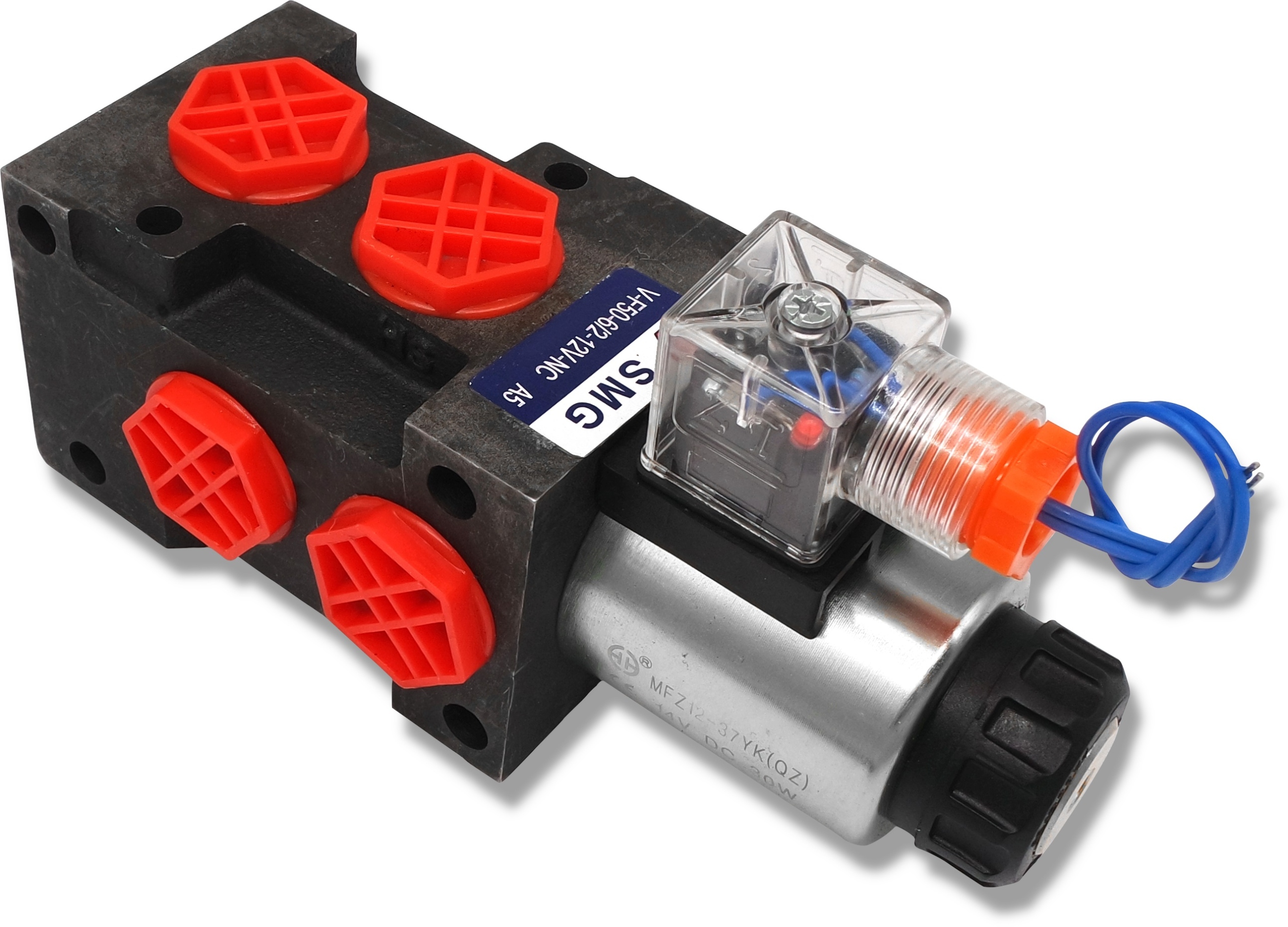

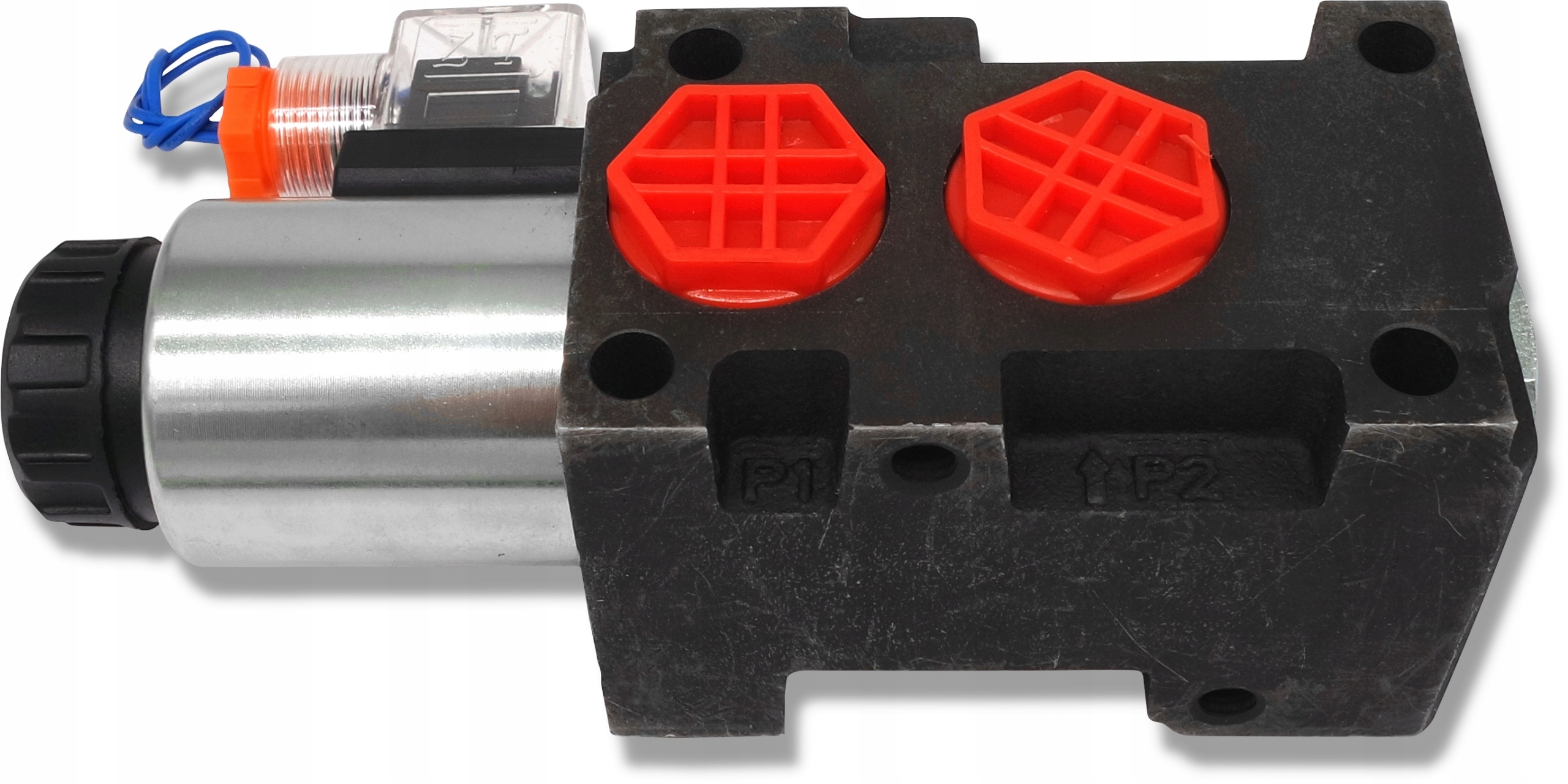

Клапан электромагнитный 6/2 12в 50 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (в для управления исполнительным механизмом) у нас не будет дополнительной секции для управления следующим исполнительным механизмом.

Используется в гидроуправлении, чаще всего с 2-х секционным распределителем, как 3-х секционный, напр. захват, крокодил и т.п.

Возможно последовательное соединение.

Высококачественный электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальность.

Приложение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Пример применения электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией распределителя.

Благодаря этому, (с помощью электрического импульса, вызываемого кнопкой «P»), мы можем управлять двумя независимыми исполнительными механизмами двойного действия.

Эта кнопка обычно расположена на элементе управления т. е. рычаг или джойстик.

Следует учитывать тот факт, что он не позволяет управлять двумя исполнительными устройствами одновременно.

Технические данные:

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла:-15℃ до +80℃

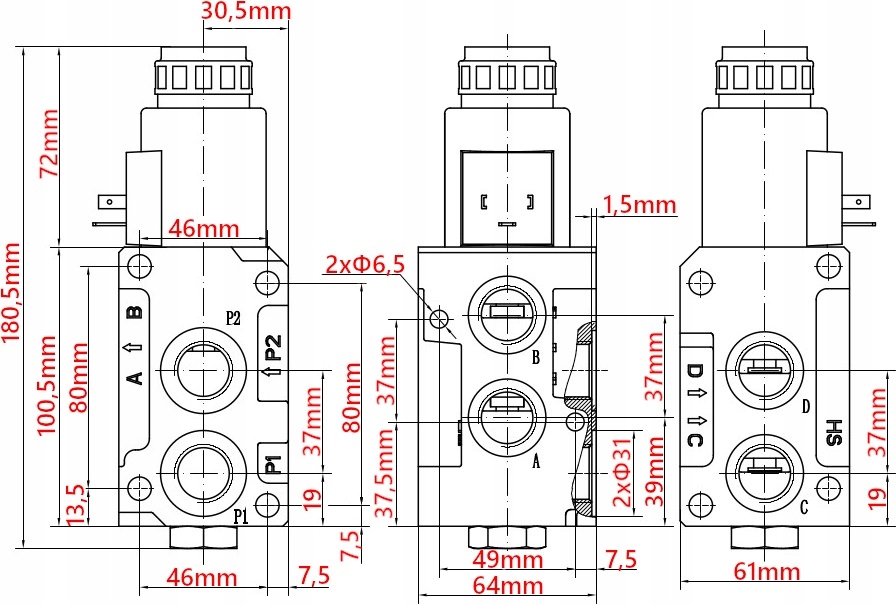

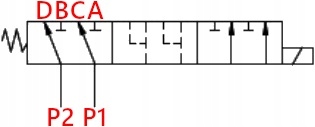

ПОДКЛЮЧЕНИЕ:

P1 - P2 ПОДАЧА ПИТАНИЯ/ВОЗВРАТ (независимо от того, P1 или P2 будет обраткой или питанием)

A - B - C - D ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (ПРИВОДЫ)

Кабель для управления распределителем с шариком длиной 2 м

ПОЛЬСКИЙ продукт

СУПЕР ПРОЧНЫЙ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

Концы:

• Конец кабеля со стороны джойстика закончился шариком диаметром 14 мм
• Конец троса со стороны распределителя, резьба корпуса троса М16х1,5, резьба ползуна М6х1,6
