Оплачивая «Коммутатор Atte Power IPB-5-10A-S4 5 портів білий» данный товар из каталога «Коммутаторы и концентраторы», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

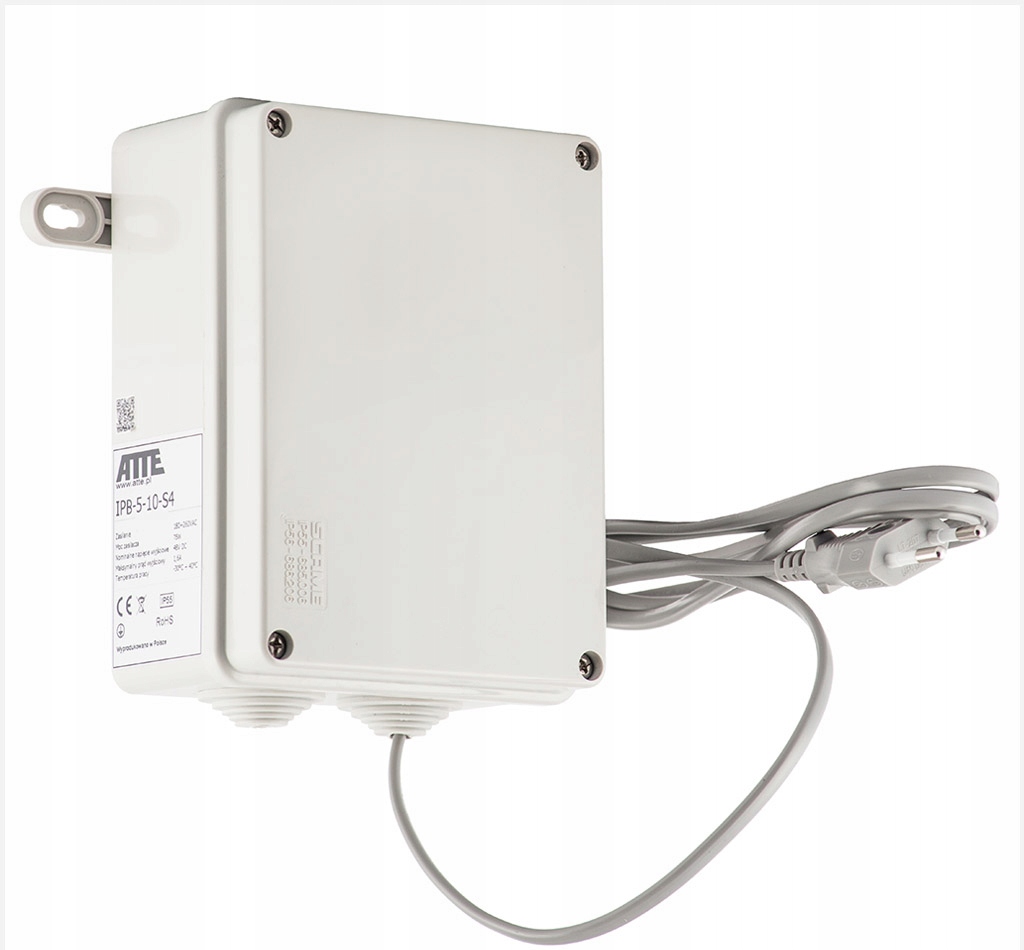

Комплект до 5 IP-камер IPB-5-10A-S4 Atte
Комплект до 5 IP-камер, во внешнем корпусе ABOX-S4, 6-портовый коммутатор PoE 10/100Мбит/с (5xPoE + 1xUplink), питание PoE на 4 пары, встроенный блок питания 55В 90Вт
b>
Новая, улучшенная версия ИПБ-5-10-С4!
В новой версии с буквой А По сути, питание PoE подается на все пары кабеля UTP, что снижает падение напряжения. Увеличенное сечение и увеличенное до 55 В напряжение питания позволяют поддерживать правильное значение напряжения в конце более длинных путей для приемников PoE большей мощности. Вышеуказанные свойства напрямую применимы при расширении или разветвлении линий с использованием активных удлинителей IP PoE, например, xPoE-3-11A и xPoE-4-11A-HS.
Различия между версией ИПБ-5-10-С4 и версией ИПБ-5-10А-С4:
- Напряжение источника питания: 55 В постоянного тока b> (ранее 48 В постоянного тока)
- Источник питания: 90 Вт (ранее 75 Вт)
- Питание PoE: передается по 4 парам витых пар UTP (ранее после 2 пар)
Наиболее важные особенности и функции:
<ул>
маленький размер
возможность питания 5 приемников PoE 802.3at/af или ПАССИВНЫХ приемников.
возможность отключения питания на выбранных портах PoE
четкая оптическая индикация состояния электропитания и передачи данных.
до 40 Вт мощности на один порт PoE (общий бюджет мощности 90 Вт)
простой и быстрый запуск без необходимости настройки параметров
высокий КПД встроенного источника питания (>90%)
дополнительный винтовой разъем облегчает передачу питания 55 В постоянного тока на другие устройства.
простое расширение и масштабирование системы за счет добавления дополнительных коммутаторов серии xPoE/IP и IPB/IPUPS
возможность хранить запасные кабели внутри корпуса.
ввод кабеля через резиновые заглушки, установленные в корпусе: 2х29мм.
возможность вставки кабелей с готовыми вилками (после обрезки колпачка)
В комплект входит кабель питания и 2 кронштейна, позволяющие установить корпус без нарушения уровня защиты IP55.
IPB-5-10A-S4был разработан как комплексное интегрированное решение для питания небольших систем IP-видеонаблюдения. Устройство можно установить прямо из коробки, а корпус IP55 дает возможность устанавливать его внутри или снаружи здания. Качественный пластик обеспечивает устойчивость к УФ-излучению и другим неблагоприятным атмосферным факторам.
Коммутаторы PoE предназначены для работы с IP-камерами и другими сетевыми устройствами, работающими по стандартам PoE 802.3at/af и PoE PASSIVE. Версия «Базовая» (IPB) означает, что устройство относится к линейке продуктов с базовым функционалом и максимально простой конструкцией.
Технические данные:
Функции порта 2/2
Предохранитель с задержкой срабатывания 3,15 А
Защита от перенапряжения
<ул>
Порты LAN
6 портов RJ45 10/100 Мбит/с (автоматический MDI-MDIX, автосогласование)
5 PoE, 1 UPLINK
Функции порта 1/2
LAN 1... LAN 5:
Выход PoE (питание приемников): ПАССИВНЫЙ (до 40 Вт), 802.3at (до 30 Вт), 802.3af (до 15 Вт)
ПИНЫ PoE: 1,2 (В-) 3,6 (В+) 4,5 (В+) 7,8 (В-)
ЛВС 6:
UPLINK (без питания PoE)
CON2 (+) (-): выходная мощность 55 В постоянного тока.
CON1 AC_IN: питание от сети 230 В переменного тока.
Эффективность 93 % при 90 Вт
Выходное напряжение 55 В +/- 2 %, доступно на винтовом разъеме CON2.
Мощность блока питания 90 Вт – непрерывная
Напряжение питания 190...260 В переменного тока, 50 Гц
Защита входа источника питания
Защита выхода блока питания
Электронная защита от перегрузки на уровне 3А (автоматическое восстановление после короткого замыкания)
Защита от перенапряжения
Тепловая защита источника питания ТСД (термическое отключение) 130°C - требует перезапуска источника питания
Безопасность порта
LAN 1...LAN 6: защита от перенапряжения
LAN 1...LAN 5: защита от короткого замыкания 0,75 А при 25°C, 0,45 А при 50°C (требуется перезапуск питания)
Рабочая сигнализация
LED_AC (белый) — напряжение сети переменного тока.
Индикатор PWR (белый) — выходное напряжение постоянного тока.
Светодиод LAN 1...LAN 6 (зеленый) — соединение и передача данных
Светодиод в разъемах RJ45 LAN 1...LAN 5 (красный) — питание PoE на порту
Регулирование мощности на портах
Перемычки PoE (LAN 1...LAN 4):
PoE ВЫКЛ — нет перемычки (светодиод внутри порта не горит)
PoE ВКЛЮЧЕНО — перемычка установлена (светодиод внутри порта горит)
LAN 5 – нет управления питанием (всегда присутствует PoE)
Проектирование жилья
Корпус ABOX-S4
Безгалогенный материал, устойчивый к УФ-излучению.
Серый цвет (RAL7035).
Установлены 2 резиновые заглушки 29 мм.
Установка корпуса Настенный монтаж, монтажные кронштейны
Степень защитыIP55
Рабочая температура -25...+50°С
Размеры (Ш x В x Г) 110 x 160 x 70 мм.
Вес 0,43 кг
