Распределительное устройство Eaton - корпус с монтажной пластиной CS-32/150 300x200x150

Распределительное устройство Eaton - корпус с монтажной пластиной

CS-32/150 300x200x150

Универсальные корпуса CS поставляются с устойчивой монтажной пластиной толщиной 2–3 мм (в зависимости от по размеру). Уровень защиты IP66 гарантируется полиуретановой прокладкой вокруг двери. В шкафу также имеется входной фланец, закрывающий кабельный ввод. Шкафы доступны в 45 размерах. Универсальные корпуса серии CS пришли на смену шкафам типа GK-W.

Металлические корпуса CS предназначены для широкого спектра применений, особенно в промышленности, где они защищают аппаратуру управления от влаги и загрязнений.

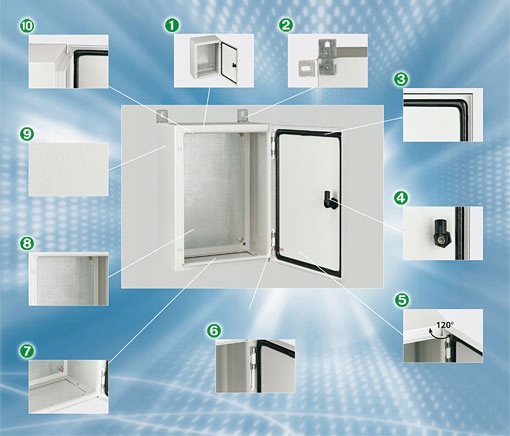

1) Стабильная металлическая конструкция. Защита от ударов: IK09.

2) Возможен монтаж на стену с помощью подвесов.

3) Литой уплотнитель вокруг двери. Степень защиты шкафов IP66.

4) В комплект входит металлический замок со вставкой с двойной бородкой.

5) Возможность установки двери слева и слева. правая сторона. В зависимости от высоты 2 или 3 петли.

6) Легкий демонтаж двери благодаря простой конструкции петель.

7) Входные фланцы поставляются в комплекте, возможно установки вводов F3A-D.

8) Устойчивая оцинкованная монтажная пластина, толщина листа 2 - 3 мм.

9) Шкафы окрашены полиэфирной краской цвета RAL7035.

10) Надежная защита от влаги и воды благодаря специально профилированным краям.

Корпус в комплект поставки

• - Монтажная пластина с крепежными элементами
• - Цельнометаллический фланец, закрывающий кабельный ввод
• - Заглушки для монтажных отверстий.
• - Дверца сплошная с 1 или 2 замками в зависимости от типа корпуса.
• - 1 ключ.

Корпус

b>

Устойчивый корпус из листового металла толщиной 1,2 мм, толщиной 1,5 мм начиная с ширины 600 и толщиной 2,0 мм начиная с размера 1000х600. и сварной. На задней стенке имеются отверстия для крепления на стену диаметром 10 мм.

Дверцы

Стальной лист толщиной 1,2 мм и толщиной 1,5 мм для распределительные щиты размером 400х400. Дверь открывается вправо на угол до 120°.Легкий демонтаж петель позволяет установить дверь на правую или левую сторону. Петли спрятаны в корпусе. Герметичность корпуса и двери сохраняется благодаря прокладке из полиуретана. Все корпуса имеют профили по вертикальным краям дверей с крепежными отверстиями через каждые 25 мм.

Монтажная пластина

Изготовлена ​​из оцинкованного листового металла толщиной 2,0 мм. Начиная с размеров 800х400, толщина листа 3,0 мм. Монтажная пластина крепится на медные шпильки с резьбой М8. Расстояние от задней стенки 20 мм. Варочная панель автоматически заземляется, не требует дополнительного комплекта заземления.

Замок

Изготовлен из полиамида. Замок со вставкой с двойной бородкой 3 мм. До высоты 400 мм – один замок, с высоты 500 мм – два замка, а с высоты 1000 мм – трехточечное запирание двери.

Перфорированные пластины

Отверстие расположено ближе к задней стенке, что позволяет легко вводить и крепить кабели к оборудованию.

Внешняя поверхность

Внешняя поверхность

Внешняя поверхность

b>

Корпус и двери окрашены в светло-серый цвет RAL7035, порошковое покрытие, полиэфирная краска.

Стандарт RoHS

Корпуса CS соответствуют законодательным требованиям 2002/95/EC Европейского парламента. В соответствии с директивой все корпуса CS и их пластиковые детали не содержат галогенных соединений

CS-32/1500 Корпус с монтажной пластиной 300х200х150

• Ширина [мм]: 200 мм
• Высота [мм] ]: 300 мм
• Глубина [мм]: 150 мм
• Уровень защиты (IP): IP66
• Номер RAL: 7035
• С монтажной пластиной: Да
• Ударопрочность: IK09
• Количество дверей: 1
• Количество замков: 1
• Таможенный код: 85381000
• страна происхождения: ES
• Исполнение в соответствии с Директивой по ЭМС: Да
• Со стеклянными дверями: Нет
• Напольная установка: Да
• Возможен монтаж на стене: Да
• Для метрической установки: Да

• Монтажная пластина с регулируемой глубиной: Да
• Комбинируемая: Да
• С дверцами с вентиляция: Нет
• Накладной монтаж: Да
• С задней дверью: Нет
• Встраиваемый монтаж: Нет
• Тип материала: Другое
• Уровень защиты (NEMA): 12
• Цвет: Серый
• Материал: Сталь
• Для наружной установки: Нет
• Обработка поверхности: Порошковое покрытие
• Навешивание: Да
• Встраиваемая установка: Да
• Наклонная крыша: Нет
• Стоячая: Да
• Установка на столбе: Да
• Производитель: EATON ELECTRIC
• Бренд: EATON ELECTRIC
• Код продукта: 168615
• EAN: 4015081112081
