КОМНАТНЫЙ ТЕРМОСТАТ, РЕГУЛЯТОР ТЕПЛОВОЙ ТЕМПЕРАТУРЫ

Технические характеристики модели М5-16А:

• Управление с помощью эргономичной ручки
• Диапазон регулировки температуры: 5-40℃
• Датчик NTC для внешнего контроля температуры
• Класс защиты IP20
• Выход: макс. 16 А, 3600 Вт
• Питание: 220–240 В/переменный ток, 50–60 Гц
• Характеристики установки : круглая монтажная коробка для скрытого монтажа диаметром 60 мм.

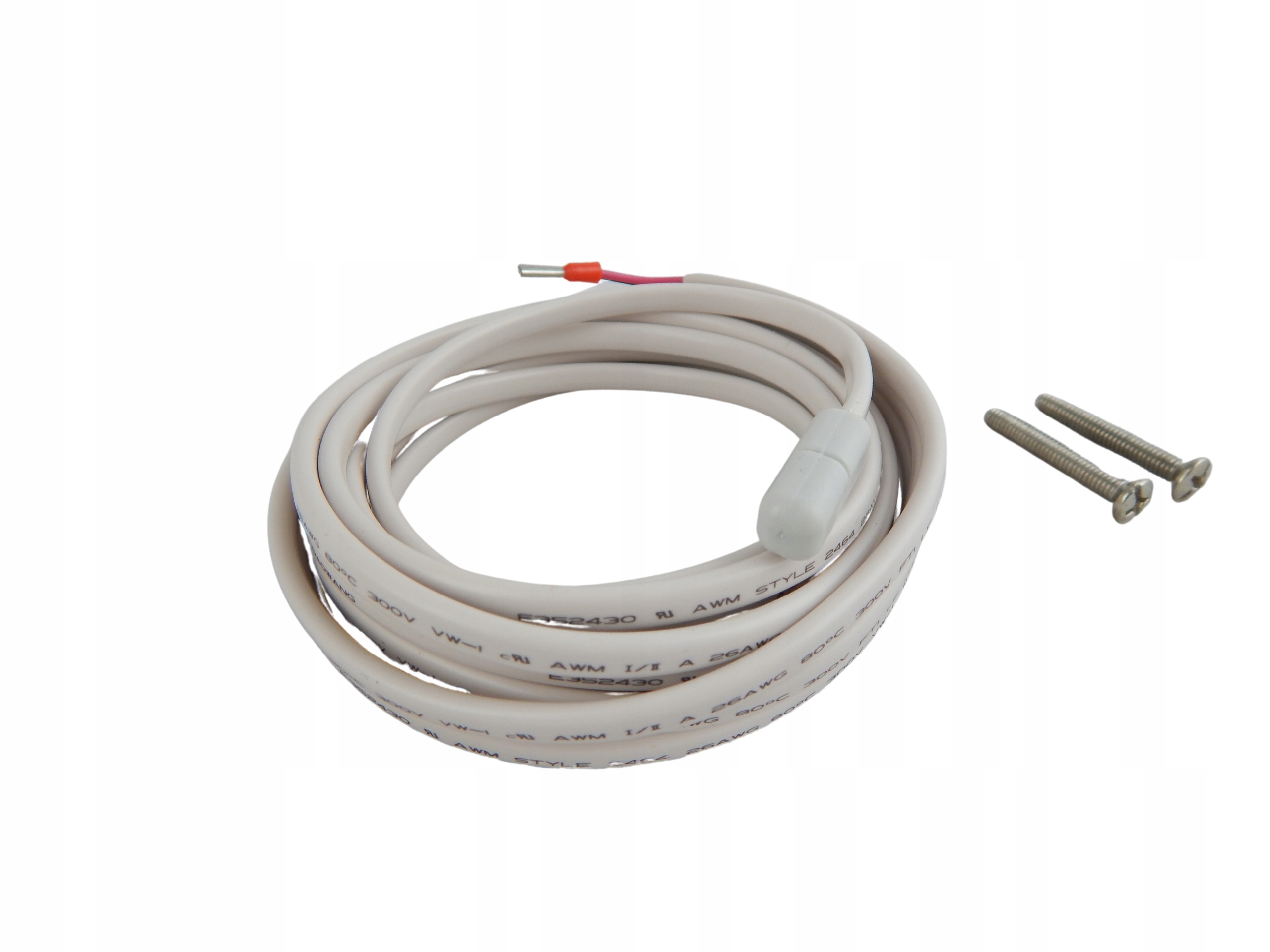

• Длина внешнего датчика NTC: 3 м.
• Хорошо видимый светодиод, указывающий режим нагрева.
• Выключатель питания термостата ВКЛ/ВЫКЛ
• Гарантия: 24 месяца

Режимы работы термостата:

• Ручная настройка посредством ручки регулировки температуры пола.

Применение:

• Подогрев пола с нагревательной пленкой HEAT DECOR
• Различные типы радиаторов
• Различные типы радиаторов

Применение:

• Подогрев пола с помощью нагревательной фольги HEAT DECOR. li>
• Нагревательные кабели
• Нагревательные маты
• Электрические устройства напряжением 230 В, управляемые вкл/выкл

Подключение Термостат 16А

• 2 Синий провод — нейтраль (N)
• 1 Красный провод — фаза (L)
• 6/7 Датчик датчика

Сопротивление датчика в зависимости от температуры:

• 5°C - 22070 Ом
• 10°C - 17960 Ом< /li>
• 20°C – 12091 Ом
• li>
• 30°C – 8312 Ом
• 40°C – 5827 Ом

Установка внешнего датчика:

Корпус следует разместить под полом со вставленным внешним датчиком, кончик которого утолщают и помещают поверх бетонный слой. При необходимости кабель датчика можно удлинить до 50 м другими кабелями. Если многожильный кабель используется в качестве удлинительного кабеля, не используйте дополнительную жилу кабеля для питания (например, питание нагревательного кабеля), чтобы избежать помех сигналу напряжения термостата. Если в удлинительном кабеле имеется экранированный кабель, его следует подключать к клемме 7, а не к земле. Рекомендуется не использовать удлинительный кабель и корпус совместно с другими.

Настройка температуры:

Заводская настройка диапазона регулирования температуры составляет +5. /+40℃ . Светодиод загорается во время нагрева. При первом использовании установите термостат на самую высокую температуру. Когда температура в помещении или полу приблизится к желаемой температуре, поверните ручку обратно до момента, когда диод погаснет. При необходимости эту настройку устройства можно выполнить еще раз через один или два дня.

Калибровка температуры:

Когда температура в помещении достигнет устойчивого состояния. , вы можете откалибровать термостат так, чтобы показания температуры совпадали с фактической температурой в помещении. Процедура калибровки:

a) Измерьте температуру в помещении термометром;

b) Снимите ручку;

c) Поворачивайте регулятор D (показан на рис. 2) до тех пор, пока светодиод не погаснет;

d) Установите ручку и подождите, пока показания температуры не совпадут с температурой
