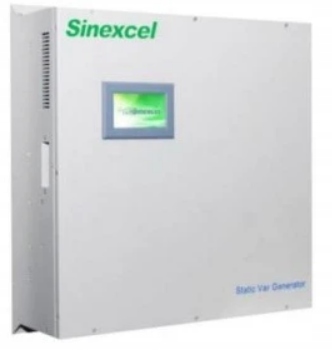

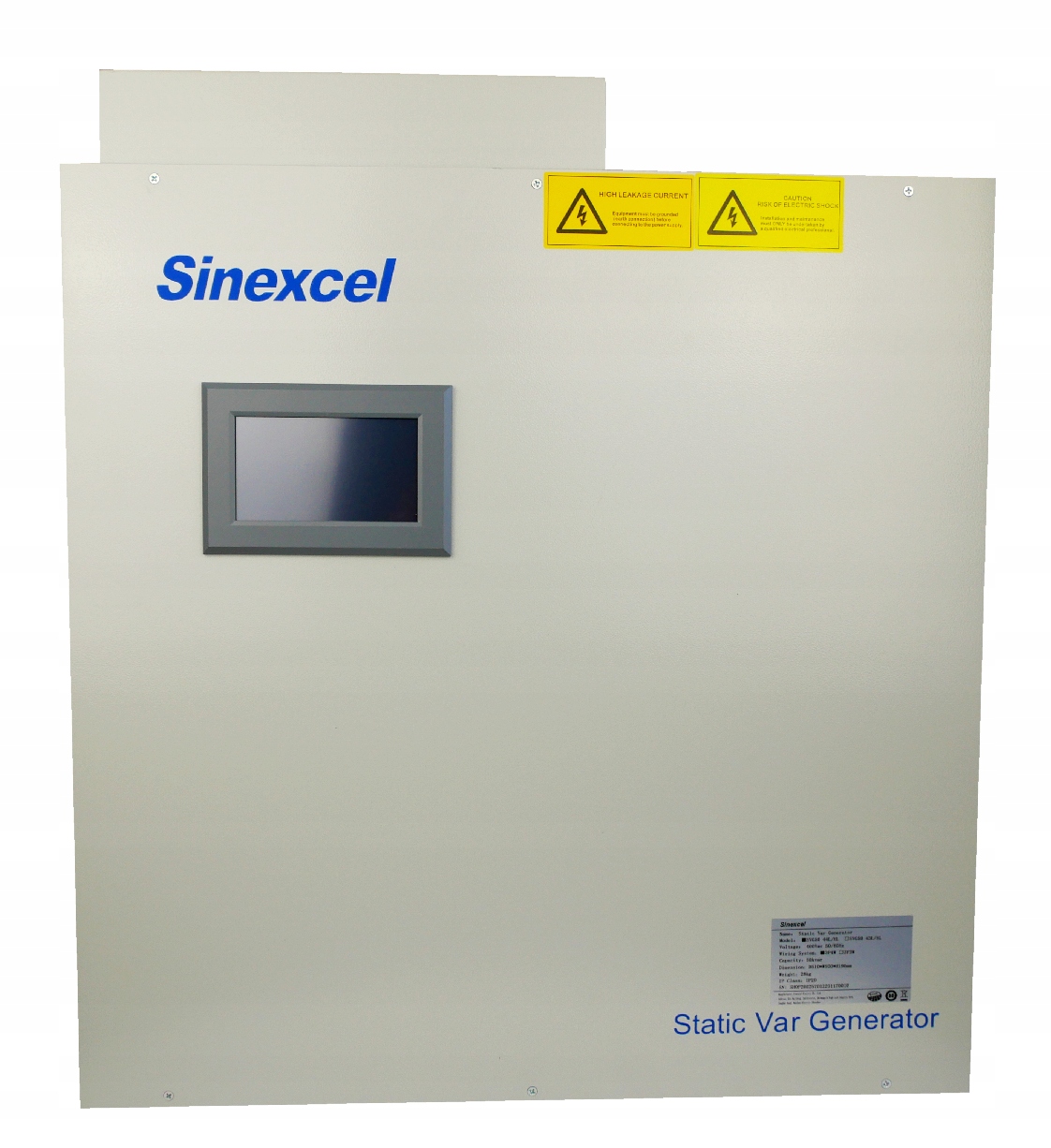

Компенсатор активной реактивной мощности ASVG 015 — Sinexcel 15 кВар

— версия с фильтрацией гармоник

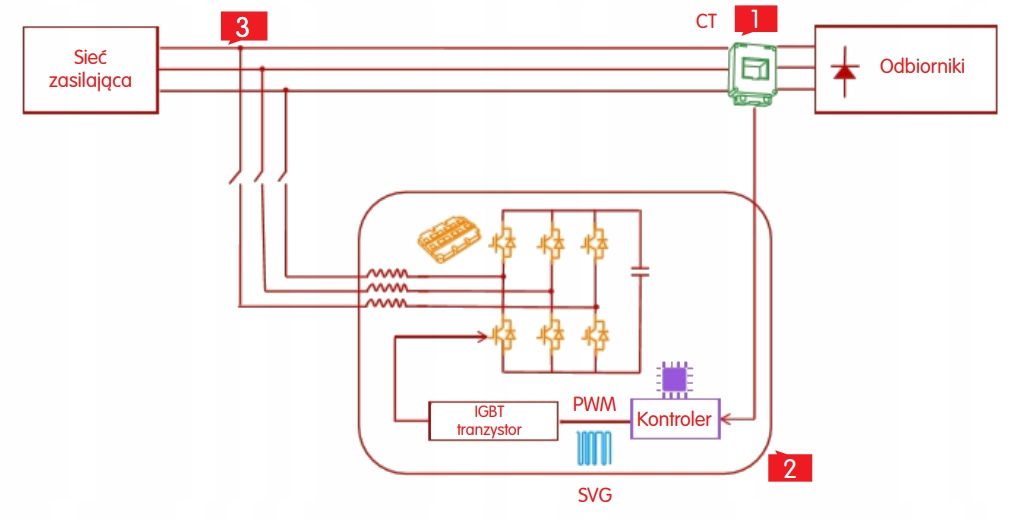

Компенсатор активной реактивной мощности СВГ – энергетическое устройство, задачей которого является компенсация индуктивной и емкостной реактивной мощности. Используемые транзисторы генерируют компенсационный ток в сеть. Компенсатор периодически проверяет значение и характер реактивной мощности и на основе собранных данных формирует сигнал с соответствующим углом сдвига тока относительно напряжения, чтобы он соответствовал значению мощности, которую он должен компенсировать.

Компенсатор активной реактивной мощности характеризуется быстрым временем срабатывания менее 15 мс. Он гарантирует абсолютное поддержание заданного параметра коэффициента мощности и ограничивает мерцание света, вызванное динамическими изменениями реактивной мощности нагрузки. Продвинутые алгоритмы управления защищают устройство от перегрузок, исключая возникновение резонанса тока. Если потребность в мощности возрастает, систему можно расширить модульно. Встроенный дисплей фиксирует все параметры сети, данные компенсатора и нагрузки. Панель HMI со встроенной памятью до 500 событий. Кроме того, он также отображает ход токов и напряжений, а также активную, реактивную и полную мощность. Компенсатор имеет функцию энергосбережения.

Правильно подобранный компенсатор активной реактивной мощности – это инвестиция, которая окупается в течение 12 месяцев.

Для правильного выбора компенсатора предоставьте нам счета за последние 3 месяца с указанием статьи Емкостная и индуктивная реактивная энергия

Компенсатор активной реактивной мощности АСВГ - это электронное устройство, позволяющее компенсировать индуктивную и емкостную реактивную мощность с помощью одного модуля.

Устройство по умолчанию пытается довести PF до значения, равного 1, что является наиболее выгодным для счета (нет начисления за реактивную мощность)

Применение и функции активного компенсатора ASVG 30 кВАр:

• Компенсаторы серии SVG имеют систему управления с использованием 3-уровневой топологии драйверов IGBT, что позволяет использовать более высокую частоту переключения до 20 кГц при меньших значениях тока переключения, а также более точное представление синусоидального сигнала.
• Встроенная панель HMI обеспечивает:

  - просмотр текущие значения электрических параметров стороны нагрузки, компенсатора и сети электропитания (активная, реактивная, полная мощность, Cosφ, среднеквадратичное значение напряжений и токов, значение тока в нейтральном проводе, THDI, THDU, спектр гармоник тока и напряжения, температура IGBT-транзистора),

  - параметризация компенсатора,

  - запись до 500 записываемых событий (журналов),

• Общее время срабатывания компенсатора, с учетом (общее время измерения, анализа и полной компенсации реактивной мощности до необходимого уровня) не должно превышать 15мс,
• Компенсаторы активной реактивной мощности серии SVG имеют 3 встроенных алгоритма расчета величины компенсации:

  - БПФ,

  - Интеллектуальный алгоритм БПФ,

  - Компенсация мощности мгновенной реактивной,

• В устройстве предусмотрена опция экономии энергии за счет установка времени отключения при отсутствии нагрузки реактивной мощности или ограничение мощности до точного значения, необходимого для компенсации,

Электрические данные

• Диапазон напряжения и частоты: 228–456 В / 50/60 Гц (диапазон: 45–62 Гц),
• компенсация гармоник Да
• компенсация гармоник 3, 5, 7, 9, 11, 13
• Симметризация нагрузки Да
• Тип сети: 3-фазная 3-проводная или 4-проводная,
• Подключение модулей:

  - Неограниченное количество модулей, работающих параллельно,

  - Модули одинаковой или разной мощности,

• Диапазон тока трансформатора тока: 150/5А ~ 30000/5А (Класс ≤0,5),
• Функции компенсатора: Компенсация реактивной мощности и симметрия нагрузки,
• Максимальная мощность модуля: 30кВАр,
• Время отклика: <5 мс,
• Диапазон коэффициента мощности: от -1 до +1,
• Алгоритм управления: компенсация мгновенной емкостной и реактивной мощности, наводка,
• Топология управления: 3-уровневая,
• Режимы работы (6 вариантов установки приоритета работы устройства для компенсации реактивной мощности и нагрузки) симметризация):

  - Только компенсация реактивной мощности,

  - Только симметризация нагрузки,

  - Компенсация реактивной мощности + симметризация нагрузки,

  - Симметризация нагрузки + компенсация реактивной мощности,

  - Постоянное значение компенсации реактивной мощности,

  - Автостарение,

• Частота переключения: до 20 кГц,
• КПД: >=97%,
• Потери мощности: <3%,
• Максимальное значение THDu: 15%,
• Защиты:

  - защита от повышенного/пониженного напряжения,

  - защита от короткого замыкания,

  - защита от переворота инверторного моста,

  - защита от сверхкомпенсация,

• Разъемы связи: разъем RS485 и RJ45 Ethernet,
• Протоколы связи: Modbus RTU, Modbus TCP/IP,
• Дисплей: ЧМИ 4,3 дюйма (ЖК-панель),

Монтаж

• Место подключения: внутреннее исполнение,
• Уровень защиты: IP20 или IP21,
• Способ монтажа: настенный монтаж,
• Мин. скорость воздушного потока: 222 л/с,
• Уровень шума: <65дБ,
• Размеры: 500 x 510 x 190 мм,
• Вес: 21 кг,
• Рабочая высота: ≤1500м (снижение значения КПД на 1% на 100м в диапазоне от 1500м до 4000м),
• Температура: -10°С…40°С (>45°С снижение КПД на 1% на каждый °С),
• Влажность: 5…95 % без конденсации,
• Электромагнитная среда: Кондуктивная ЭМС, EN 61000-6-4:2007+A1:2011 EN 61000-6-2:2005,
• Защита печатных плат: конформное покрытие,
• Стандарты: UL 508 | УЛ 508 С | ЕН 61000-6-2 | ЕН 61000-6-4 | ЕН 50178: 1998 | CSA C22.2 №14,
• Сертификаты соответствия: CCS | ДНВ | РИНА | БВ |ЛР| УЛ | CETLUS (CSA C22.2,UL508) | CE,
