2-х секционный гидрокомплект 40л/мин для TURA

КОД SKRAW-MET: [8324]

Производитель: SM-G (SKRAW MET GROUP)

Содержимое набора:

• 2x рычаг для вилок [0314]
• 2x троса с вилами длиной 2 м [2448]
• гидравлический разветвитель для тросов, 2 секции , 40л/мин [1449]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями фронтальных погрузчиков TUR (подъём рамы и наклон ковша).

Комплект имеет множество преимуществ >, которые влияют на динамичное, быстрое и безопасное управление машинами.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ДЛЯ КАБЕЛЕЙ ОБЪЕМОМ 40 Л

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный моноблочный распределитель отличается компактной конструкцией, стабильной работой и высокой универсальностью.

Он обеспечивает управление двумя двойного действия или (после заглушки) один из портов) приводы одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется нажимная гильза).

Управление из кабины с помощью кабелей и джойстик.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесное хозяйство и строительство.

​

Универсальный распределитель, используется в различных типах машин, таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

​

​Трехпозиционный ползунок (1 - 0 - 2)

​

• Пружина возвращается в вертикальное положение
• Нейтральное положение 0 (джойстик установлен вертикально – трос ослаблен) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен) в диагональном положении вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен под углом назад), шток поршня привода втягивается.

​

Подключение:

• Электропитание (P) BSP 1/2''
• Назад (T) BSP 1/2"
• Секционный выход BSP 3/8"
• Подключение BSP 1/2"

Технические характеристики:

Расход масла: 0 - 40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

Рычаги управления гидрораспределителем с корпусом для управления распределителем с помощью вилочных тросов

Комплект, приспособленный для механического управления 2-х секционным гидрораспределителем.

Надежный рычаг, обеспечивающий механическое управление двухходовыми гидравлическими регулирующими клапанами TURA (погрузчик) с помощью вилочного троса (входит в комплект).

При трехсекционном распределителе вам понадобятся три таких рычагов и три звеньев. > Рычаги можно соединять и скручивать вместе, образуя единый пульт управления.

Позволяет дистанционное управление (из кабины) распределителями, расположенными вне кабины.

Применение:

Предназначен для управления TURA 1, 2, 3 в тракторах, таких как:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для гидравлических приводов. машин и устройств.

Технические характеристики:

Рабочая температура: от -40°С / до +80°С

Кабели для управления распределителем с вилами длиной 2 м

СУПЕР ПРОЧНОСТЬ

Металлическая броня, длина 2 м

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройства с гидравлическим приводом, управляемые джойстиком/рычагом.

Может использоваться в сельском хозяйстве, плодоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.

Окончание:

• Конец кабеля со стороны джойстика заканчивался вилкой с отверстием 6 мм и корпусом 14 мм.
• Конец кабеля со стороны распределителя , резьба корпуса троса М16х1,5, резьба ползуна М6х1,6

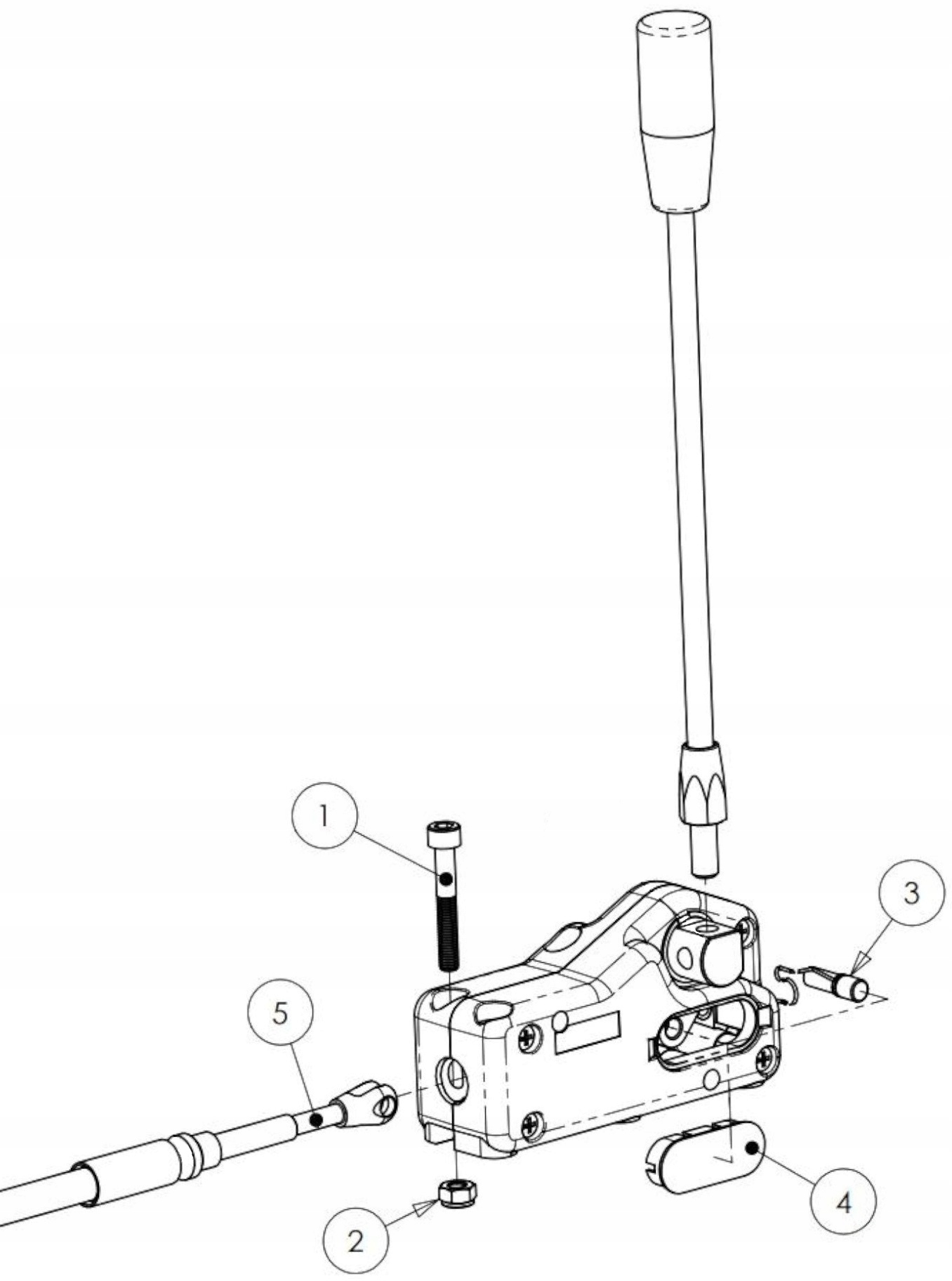

​Инструкция по сборке троса на примере рычага INDEMAR:

​
