3-х секционный гидрокомплект 80л/мин для TURA

КОД SKRAW MET: [8053]

Производитель: SM-G (SKRAW MET GROUP)

Содержимое набора:

• шаровой джойстик с 1 кнопка [0171]
• 2x кабеля длиной 2 м [0203]
• гидравлический распределитель для кабелей, 2 секции, 80 л / мин [1603]
• электромагнитный клапан-делитель 6/2 12В 90л/мин [1962]

Набор отлично работает в машинах и устройствах с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон ковша) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, плодоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

РАЗДЕЛИТЕЛЬ ГИДРАВЛИЧЕСКИЙ 2-СЕКЦИОННЫЙ, 80Л, ДЛЯ КАБЕЛЕЙ

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель отличается благодаря компактной конструкции, стабильной работе и высокой универсальности.

Позволяет управлять двумя приводами двойного действия или (после заглушки одного из портов) одностороннего действия.

Возможно последовательное подключение к существующей системе (требуется нажимная гильза).

Управление из кабины с помощью тросов и джойстика.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Дивертер универсальный, может использоваться в различных типах машин таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги< /li>
• Вилочные погрузчики и многие другие

Трехпозиционный ползунок (1 - 0 - 2)

• возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен наклонно назад) шток поршня привода втягивается.

Подключение:

• Источник питания (P) BSP 3/4''
• Назад (T) BSP 3/4"
• Секционный выход BSP 1/2"
• Подключение BSP 3/4"

Технические характеристики:

Расход масла: 0 - 80 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

Клапан электромагнитный 6/2 12в 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (в для управления исполнительным механизмом) у нас не будет дополнительной секции для управления следующим исполнительным механизмом.

Используется в гидроуправлении, чаще всего с 2-х секционным распределителем, как 3-х секционный, напр. захват, крокодил и т. д.

В один блок можно последовательно соединить максимум 3 клапана с помощью фланцев.

Высокое качество электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря этому (с помощью электрического импульса, вызываемого кнопкой), мы можем управлять двумя независимыми исполнительными механизмами двойного действия.

Эта кнопка обычно расположена на элементе управления, т.е. рычаг или джойстик.

Учтите, что он не позволяет управлять двумя исполнительными механизмами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный поток масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: От -40 ℃ до + 60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

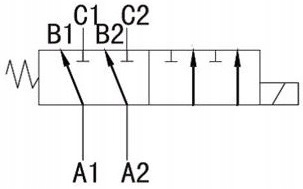

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

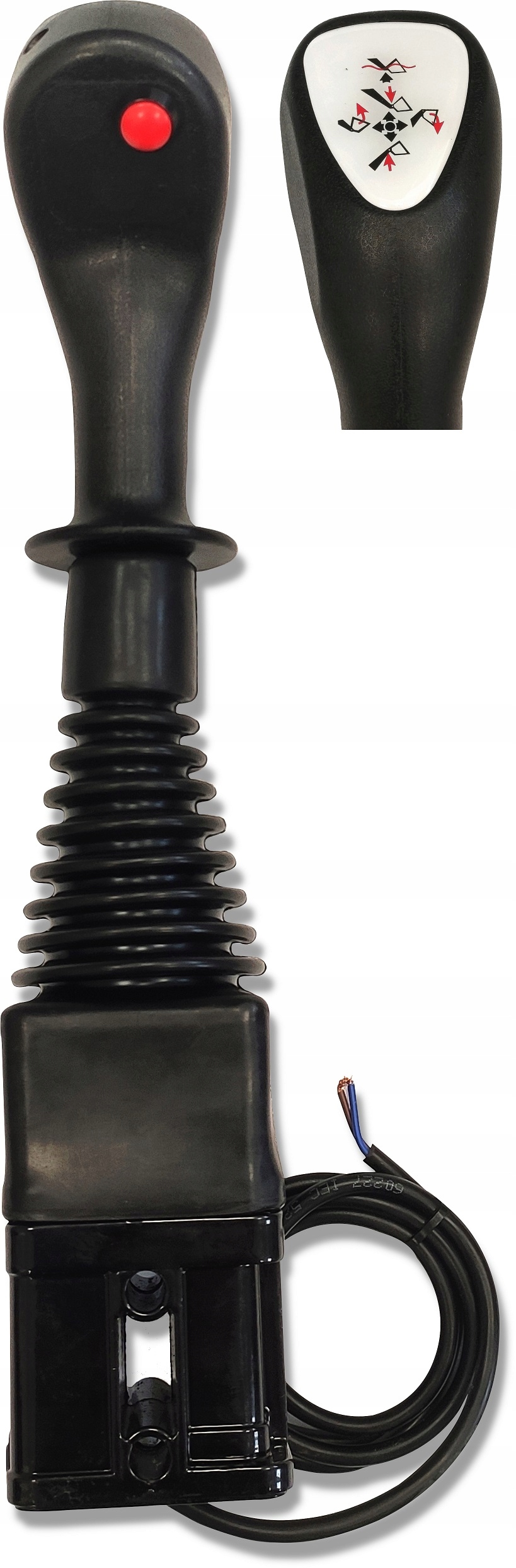

ДЖОЙСТИК С 1 КНОПКОЙ

Адаптирован для механического управления подъемом рамы, наклоном ковша и захватом тюков или крокодилом.

Надежный джойстик, обеспечивающий механическое управление трехходовыми гидрораспределителями TURA (погрузчик) с помощью двух тросов и одной кнопки.

Позволяет дистанционное управление (из кабины) распределителями, расположенными вне кабины.

Приложение:

Предназначен для управления TURA 1, 2, 3 в таких тракторах, как:

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Он приспособлен для работы с различными типами машин, то есть сельскохозяйственными машинами, тракторами, опрыскивателями, зубрами, циклопами, погрузчиками HDS, строительными машинами, погрузчиками, экскаваторами, промышленными машинами и другими.

Простота установки.

Технические характеристики:

Рабочая температура: от -30°С / до +80°С

Материал:

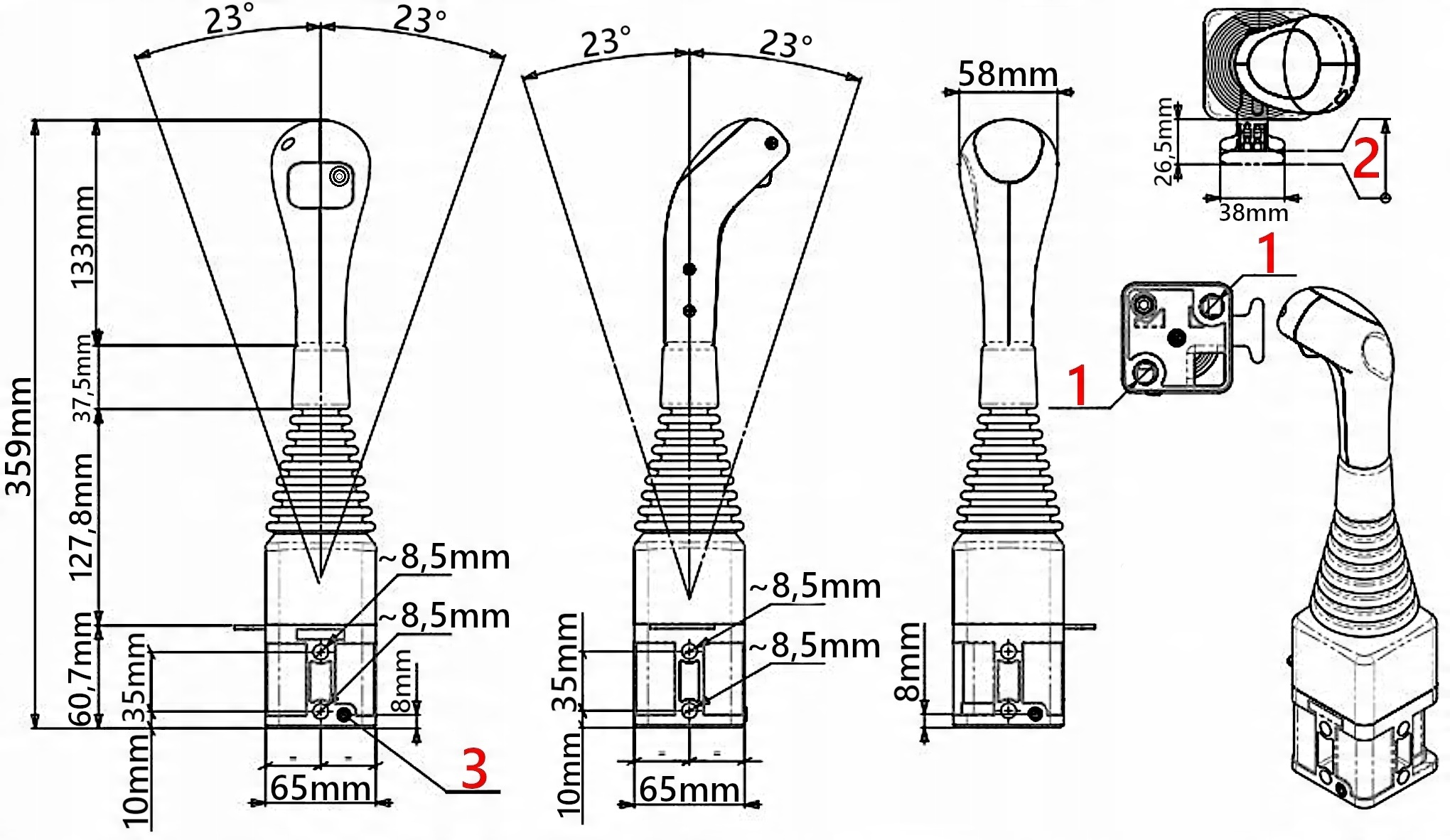

Джойстик оснащен предохранительным механизмом (2), который позволяет блокировать движения головки джойстика во избежание случайного включения:

Головка джойстика заблокирована

-

Головка джойстика разблокирована

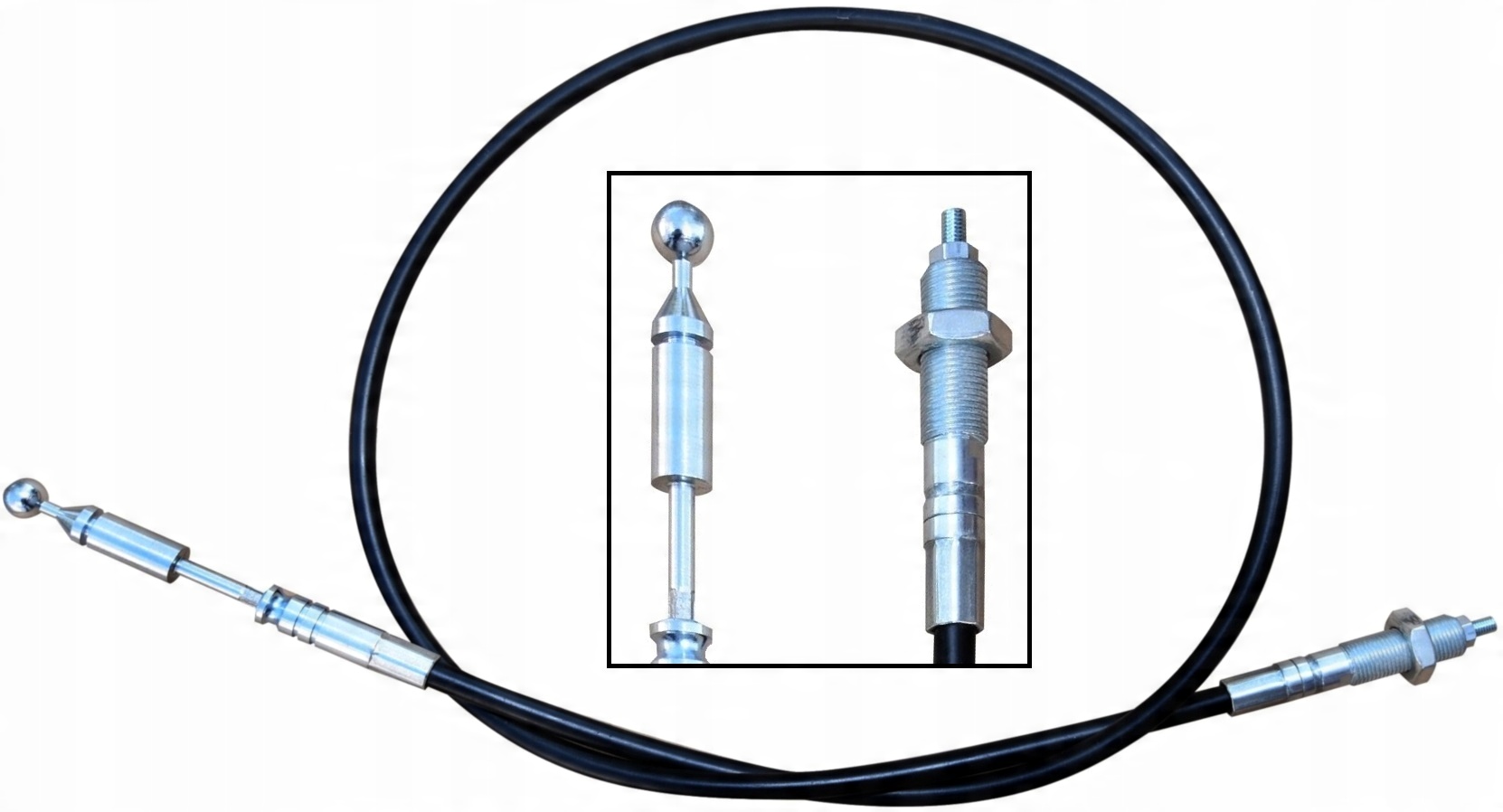

Кабель для управления распределителем шариков длиной 2 метра

ПОЛЬСКИЙ товар

СУПЕР ПРОЧНОСТЬ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Его можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в промышленности в широком смысле.

Окончание:
