Комплект детектора кабелю SONEL LKZ-720

Локатор проводов и кабелей

Sonel LKZ-720

✔️ Локатор проводов и кабелей внизу b> b> с напряжением и без напряжения

✔️ Источник питания: 4 щелочные батарейки АА или 4 х Ni аккумуляторные батареи -MH

✔️ Пять режимов работы локатора - напряжение, ток, ток-напряжение, мощность и зажим

✔️ Функция 3D в приемнике - определение направления протекания тока

✔️ Яркий светодиодный фонарик

В комплект входит:

• 1 шт.Передатчик ЛКН-720
• 1 Приемник шт LKO-720
• 2 шт Кабель 1,2 м 1 кВ (штекер «банан») красный и синий
• 2 Зажим «крокодил» 1 кВ 20 А красный и синий
• Щуп-лезвие 2 шт 1 кВ (розетка типа «банан») красный и синий
• 1 шт.Кабель
• b> 20 м красный 1 кВ на катушке (штекер-банан)
• 1 шт.Измерительный щуп для вбивания в заземление (25 см)
• 1 шт. Бесконтактный щуп
• 1 шт. Кабель для передачи данных мини- USB
• 1 шт.Жгутдля счетчика (тип М-1)
• 1 шт.Кейс
• Декларацияпроверка
• Руководство пользователя на польском языке

Основные преимущества устройства

• Точное позиционирование благодаря дополнительным аксессуарам - таким как сенсорный или бесконтактный щуп, измерительные зажимы
• Плавное и точное наведениеобъекта
• Режим фазового обнаружения
• Взаимодействие приемника с одновременно четыре передатчика для обнаружения обрывов или идентификации кабелей
• Гнездо для наушников на приемнике
• Отслеживание пути проводящего кабеля трубы водопроводной установки или СО
• Работают в широком диапазоне номинальных напряжений - до 500 В среднеквадратичного значения
• С подсветкой экраны для работы в темноте
• Передача на приемник состояния батареи и настроек передатчика
• Три уровня усиления в передатчике
• Автоматический или ручной выбор режимов работы
• Программное обеспечение обновить через USB
/ul>

Как локатор проводов и кабелей облегчит вашу работу?

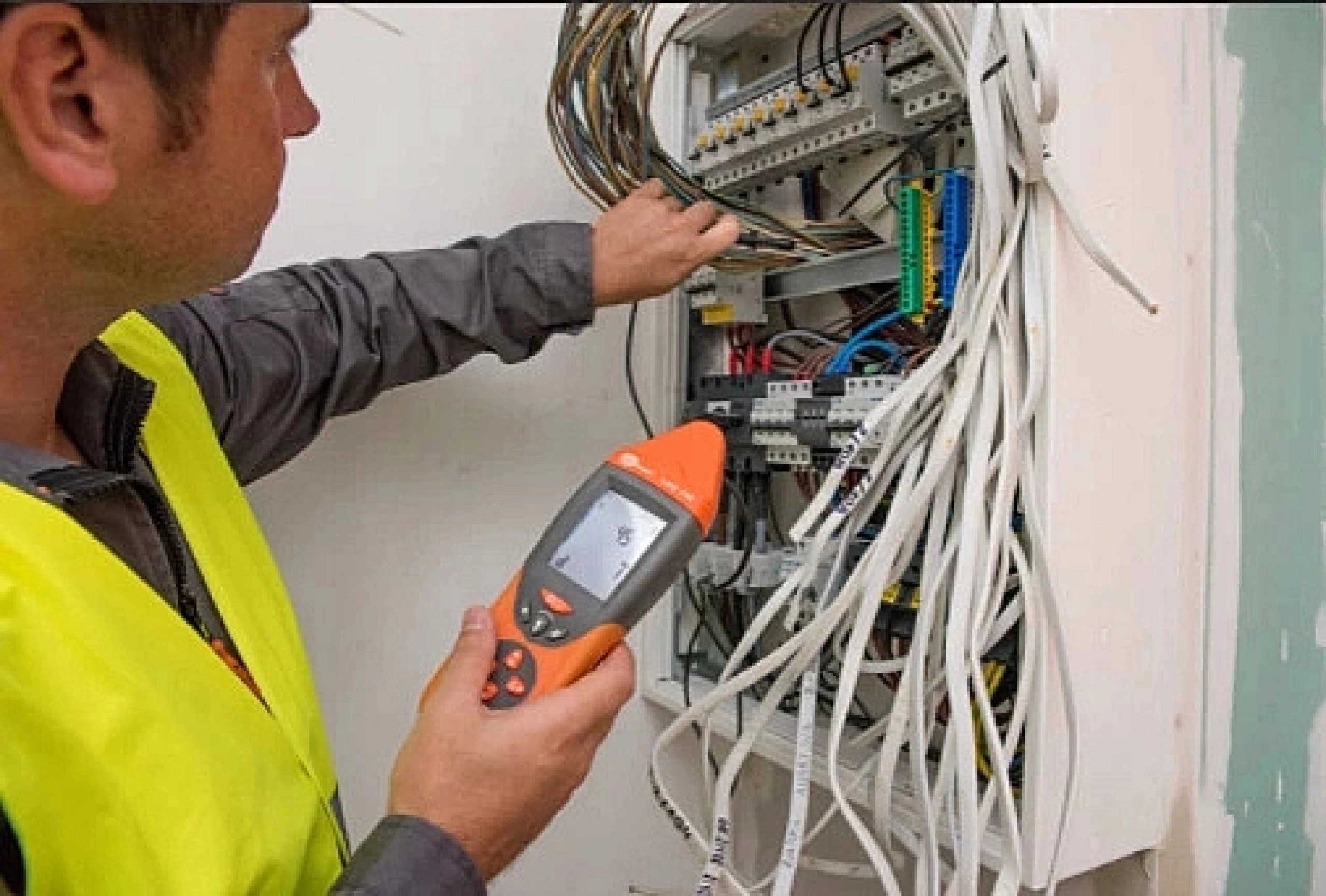

🔧 Обнаружение и прокладка проводов в потолках, стенах и полах

Передатчик – конструкция передней панели

1- Гнездо типа «банан» N передатчик

2- Разъем типа «банан» L передатчика.

3- Отображение состояния передатчика и подключенный объект.

4- Старт/Останов передачи сигнала. Доступ к меню настроек. Подтвердите.

5- Увеличьте уровень передаваемого сигнала. Навигация по меню.

6- Включение/выключение питания. Принудительное выключение (ок. 10 с). Включение и выбор яркости подсветки ЖК-дисплея.

7- Уменьшение уровня передаваемого сигнала. Навигация по меню.

8- Сигнальный диод двухцветный: Зеленый: передача сигнала правильная, Красный b>: неверная передача сигнала или его отсутствие

Конструкция ЖК-дисплея

1- Превышение температуры.

2- Обратите внимание на высокое напряжение.

3- Состояние заряда батареи или аккумулятора

4- Мощность передаваемого сигнала.

5- Режим передаваемого сигнала.

6- Напряжение на объекте. Мнемоника меню.

7- Код передаваемого сигнала

8- Автоматический режим включен. >

9- Счетчик готов к работе

10- Меню настроек передатчика

Приёмник – Конструкция передней панели

1 – АнтеннаМагнитное и электрическое поле.

2 - Фонарик

3- Дисплей приемника

4- Переключение режима местоположения.

5- Выбор режима работы приёмника.

6- Изменение режима отображения значения уровня сигнала, абсолютное (ABS)/относительное (REL).

7- Функции: Включить/выключить приемник. Включение и выбор яркостиподсветки дисплея.

8-Уменьшение интенсивности звукового сигнала.

Как синхронизировать передатчик с приёмником?

Тактовая частота передатчика(ов), на основе которого формируется сигнал местоположения, должна быть одинаковой b> как частота тактового сигнала приемника.

Настройка передатчика:

• Расположите устройства в соответствии с рисунок.
• Включите передатчик.
• Нажмите и удерживайте кнопку СТАРТ.
• С помощью кнопок ВВЕРХ и ВНИЗ выберите меню настроек передатчика.
• Подтвердите выбор.
• Кнопками ВВЕРХ и ВНИЗ выберите режим синхронизации.
• Подтвердите выбор.

Настройка приемника:

• Удерживая кнопку 2D/3D, включите приемник и нажмите кнопку ON/OF
• Подтвердите выбор синхронизации устройства кнопкой ФОНАРИК.

Рис. Положение передатчика и приемника во время синхронизации

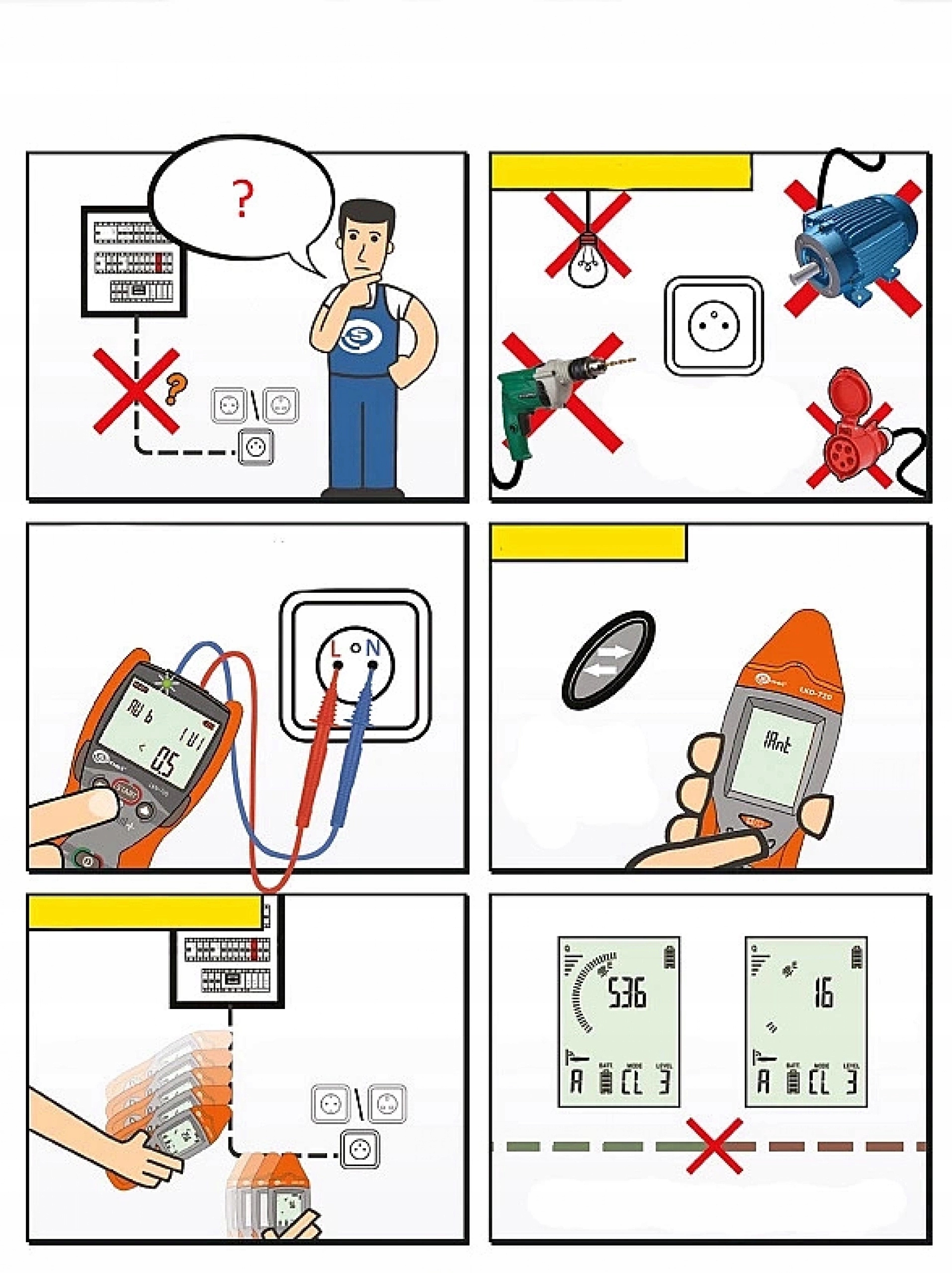

Как найти, где закорочены провода?

✔️ Убедитесь, что к розетке на схеме не подключены никакие устройства

✔️ Подключите передатчик к розетке и выберите режим автоматического выбора AU или вручную выберите режим пользовательского интерфейса

✔️ Нажмите START, чтобы начать передача сигнала

Технические данные

Общие сведения:

• Питание передатчика: 4 щелочных батарейки АА или 4 шт. аккумуляторные батареи Ni-MH
• Питание приёмника: щелочная батарея 9 В
• Рабочая температура:-10°C.. .+50 °C

Максимальные возможности:

• Максимальное рабочее напряжение передатчика: 500 В RMS li>
• Максимальная глубина объекта контроля: (режим «I») 2 м
• Максимальная дальность действия бесконтактного неона зонд: в воздухе 50 см, в бетоне 5 см

Электробезопасность:

• тип изоляции:двойная, согласно PN-EN 61010-1
• категория измерения преобразователя: CAT III 600 В согласно PN-EN 61010-1< /li>
• Уровень защиты корпуса: передатчик согласно PN-EN 60529 IP67
• Уровень защиты корпуса: приемник согласно PN-EN 60529 IP40
