Оплачивая «Ремкомплект Whirlpool L2524 AWO AWE AWSP TDLR» данное изделие из «Части» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

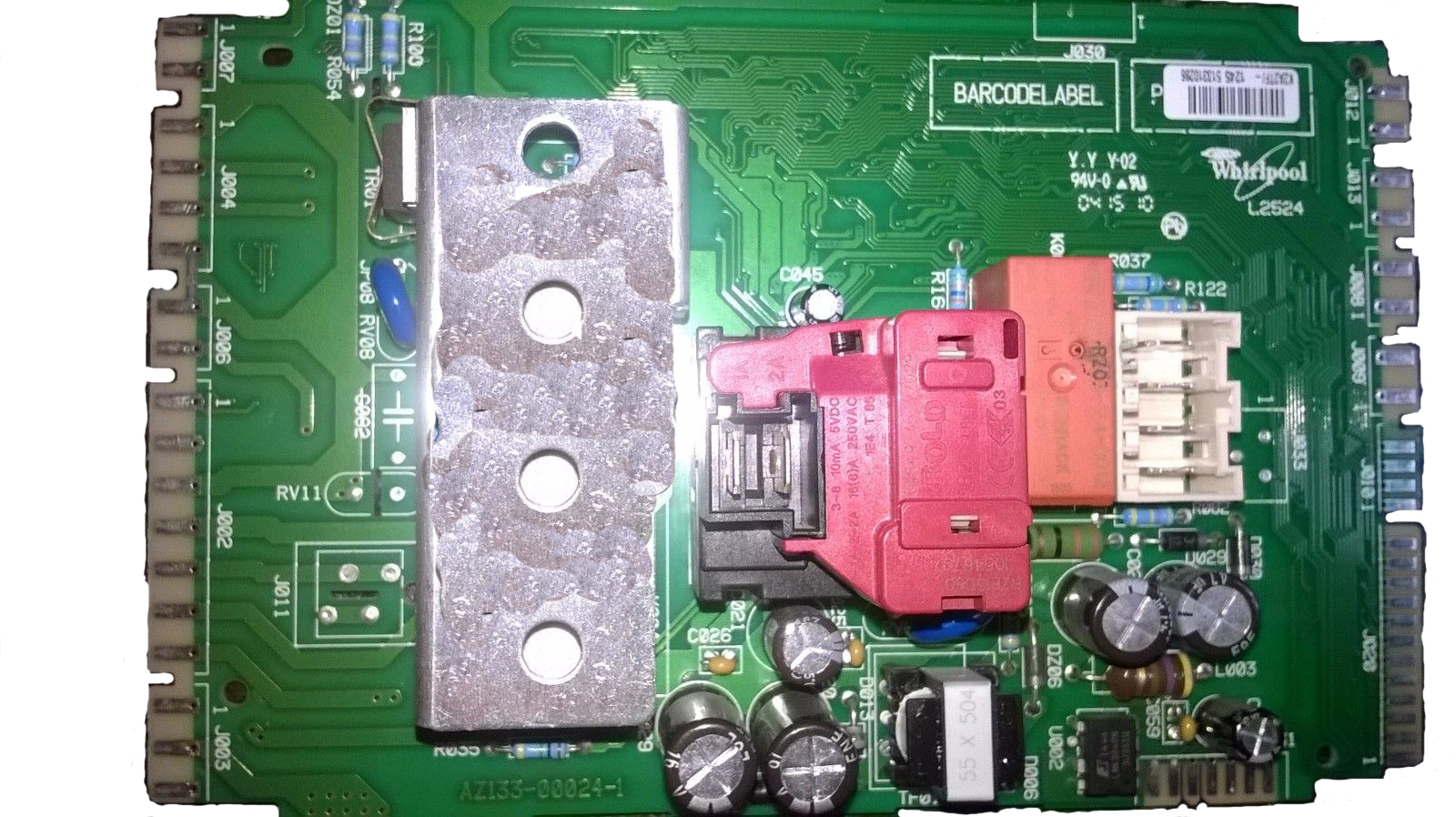

Если вы наткнулись на мой аукцион, значит, у вас проблема с поврежденным программатором в вашей стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis и многих других.
В этих стиральных машинах часто повреждаются преобразователь, система LNK304, резистор R020 22Ом (или 33Ом) и дроссель L003 0,47мГн (470мкГн). Благодаря моему ремкомплекту вы сэкономите на обслуживании несколько сотен злотых!
Программаторы произведены 3 компаниями. Сначала Bitron и Invensys, затем Flextronics (заменил Invensys).
Программатор использовался во многих моделях стиральных машин Whirlpool AWE AWO AWSP TDLR / например AWE4316/p AWO/D41105/
Полярные PTL и PFL
Стиральная машина Whirpool AWZ414 и другие
и многие другие, чей блок питания основан на интегральной схеме LNK304PN.
Ремонтный комплект состоит из:
- U002 - LNK304PN
- R020 - проволочный резистор 22 Ом и 33 Ом/3 Вт (мощнее оригинального 2 Вт)
- L003 - дроссель 0,47мГн (470мкГн)/0,5А (лучше оригинального, у которого всего 0,3А)
- C022, C023 - 2 х конденсатора 4,7мкФ/400В 105° (низкое ESR, срок службы 5000 часов вместо 2000 как в оригинале)
- Д029, Д030 - 2 х диода 1N4007 (обозначение на диодах 1N4007)
- D006 - Стабилитрон 200 В (обозначение на диоде 3EZ200)
- RV07 - варистор фи 10мм (изначально слабее, всего 7мм)
- Инструкции по ремонту.
Смогу ли я его починить?
Ремонт не требует особых навыков, и люди, пользовавшиеся паяльником, наверняка смогут это сделать.
Для ремонта необходим паяльник, если у вас нет своего, попросите друзей.
Всегда ли можно отремонтировать программатор?
В более чем 90% случаев ремонт проходит успешно и программатор работает нормально.
Признание ущерба:

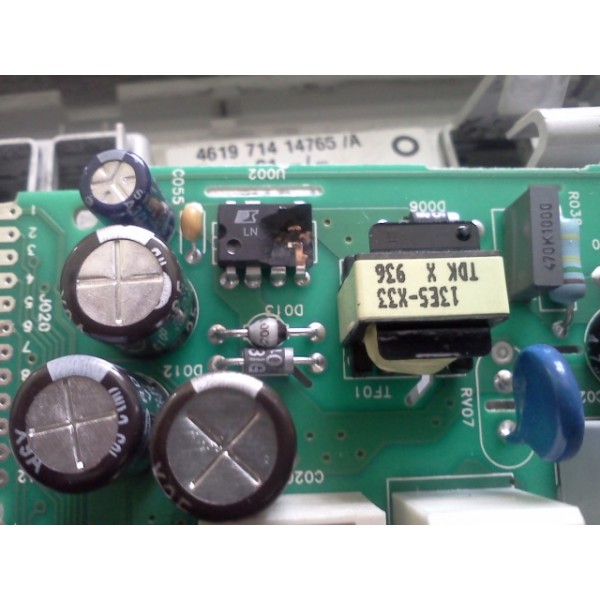

Если стиральная машина совсем не работает и после включения ничего не загорается, можно заподозрить, что программатор поврежден. Обычно повреждаются преобразователь LNK304, резистор R020 и дроссель L003. Иногда также диоды Д029, Д030, Д006 и варистор РВ07. Также рекомендуем заменить электролитические конденсаторы на наши, более качественные, чтобы продлить срок службы программатора.
Не забудьте отключить источник питания перед доступом к программатору
Посмотрите на видео, как выглядит ремонт стиральной машины:
https://www.youtube.com/watch?v=--xhnx_M6Os
Советы по ремонту:
- Программатор имеет защитное покрытие, которое необходимо снять (соскоблить или нагреть паяльником).
- Припаяйте компоненты к плате согласно приложенному рисунку. Примечание Компоненты U002 LNK, все диоды и конденсаторы должны быть припаяны в правильном направлении. Полоса на элементе, обозначающем поляризацию (выемка на U002 LNK304), должна быть ориентирована, как показано на рисунке. Для резистора R022, дросселя L003 и варистора RV07 это не имеет значения.
- Отремонтированную плату необходимо проверить в стиральной машине. Плата имеет неизолированный источник питания. На плате присутствует высокое напряжение, которое может привести к поражению электрическим током. Рекомендуем для проверки снаружи стиральной машины использовать разделительный трансформатор.
- После ремонта очистите программатор и при необходимости защитите его слоем уретанового лака. для защиты системы от влаги можно использовать лак для ногтей.
- Если после ремонта стиральная машина «ожила» — но не запускается, сигнализируя об ошибке F23, то, вероятно, неисправность была вызвана неисправностью. перенапряжение в сети, вызвавшее одновременное повреждение блока питания стиральной машины и ее ТЭНа - ТЭН следует заменить на новый.
