Комплект FAAC DELTA 3 – это:

• ЛЕГКАЯ УСТАНОВКА И НАДЕЖНАЯ РАБОТА НА МНОГОЛЕТНИЕ ЛЕТ

Благодаря своей конструкции Благодаря такому способу крепления привода к земле привод FAAC 741 устанавливается быстро и легко. Приобретя весь комплект, нет необходимости производить дорогостоящие доработки при установке привода. В комплект входит специальная монтажная база.

• БЕЗОПАСНОСТЬ

Блок управления 748D Имеет встроенный электронный модуль, позволяющий плавно регулировать силу тяги. Эта функция позволяет установить минимальное усилие, необходимое для плавной работы привода. Благодаря обширному функционалу панели управления привод при закрытии/открытии ворот сводит к минимуму риск повреждения встреченных препятствий. Дополнительной защитой комплекта FAAC DELTA 3 является пара фотоэлементов XP20 D. В случае неисправности или отсутствия электропитания механизм разблокировки позволяет разблокировать ворота. и управляется вручную (в комплект входит ключ для разблокировки привода).

• НИЗКИЕ ЗАТРАТЫ И НАДЕЖНОСТЬ ЭКСПЛУАТАЦИИ

Стоимость обслуживание электромеханического привода FAAC 741 практически равно нулю. Устройство надежно работает в любых погодных условиях на протяжении многих лет. Диапазон рабочих температур исполнительных механизмов и блока управления находится в диапазоне внешних температур от -20°С до +55°С.

Комплект FAAC DELTA 3 представляет собой решение от известного бренда, привод >FAAC 741 является идеальным решением для откатных ворот для домашнего использования для створок длиной до 15 м и весом до 900 кг. В нем используется двигатель на 230 В, который обеспечивает большую рабочую мощность, чем в моделях на 12/24 В, а в его конструкции используются только металлические шестерни и прецизионные подшипники на главном валу, что гарантирует надежную работу ворот на протяжении многих лет.

Комплект для откатных ворот - DELTA 3

Важнейшие характеристики:

• Быстрая и простая установка благодаря встроенной панели управления
• Самоблокирующийся привод - не требует использования электромагнитного замка даже в случае отключения электроэнергии.
• В случае отключения электроэнергии. , устройство разблокируется ключом, что позволяет вручную открывать и закрывать ворота.
• Простое программирование благодаря использованию дисплея на панели управления.
• Магнитные концевые выключатели

FAAC DELTA 3 - 741 СОСТАВ КОМПЛЕКТА:

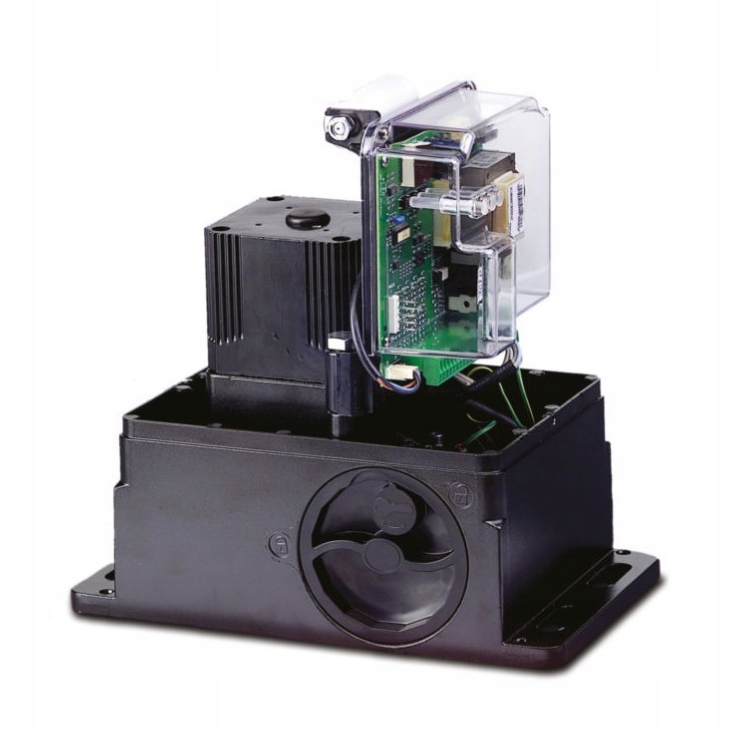

• Привод FAAC 741 (со встроенным блоком управления - 748D со пусковым конденсатором)
• Фотоэлементы с регулируемым углом обзора XP20D
• Пульты дистанционного управления FAAC XT4 868 МГц - 3 шт.
• Светодиодная лампа с антенной, увеличивающая дальность действия пультов
• 5 зубчатых стоек (5 метров)
• Монтажное основание
• Комплект крепежных элементов (анкеры, гайки, сальники)
• Соединительные кубики для подключения кабелей
• Разблокировка ключ - 1 шт.
• Набор магнитных концевых выключателей для стойки
• Гарантийный талон
• Руководство по установке и программированию на польском языке для скачивания< /li>

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА FAAC 740

• Питание 230 В (+6% - 10%), 50 Гц
• Потребляемая мощность 500 Вт
• Потребляемый ток2,2 А
• Макс. тяговое усилие 650 Н
• Макс. крутящий момент 24 Нм
• Шестерня Z16
• Скорость движения 12 м/мин.
• Магнитный концевой выключатель
• Тепловая защита 140°C
• Пылевлагозащита IP 44
• Вес 11 кг
• li>
• Диапазон рабочих температур -20°C + 55°C

Блок управления;

• Модель: 740D
• Напряжение питания: 230 В переменного тока (+6%-10%) 50 (60) Гц
• Макс. потребляемая мощность: 10 Вт
• Макс. мощность двигателя: 1000 Вт
• Макс. выходная нагрузка: 0,5 А
• Программирование: 3 клавиши (+, -, F) и дисплей, «базовый» и «расширенный» режим
• Рабочая логика: Полуавтоматический (E), полуавтоматический шаговый (EP), автоматический (A), автоматический шаговый (AP), автоматический безопасный (S), полуавтоматический с функцией «Открыть». и вход «Закрыть» (б), смешанный – импульсное открытие/закрытие в режиме «аварийка» (вС), «аварийка» (С)
• Программируемые функции: Логика, автоматическое закрытие ворот, сила тяги, направление движения, максимальная сила тяги в начале движения, тормоз, отказоустойчивость - безопасность в случае неисправности, защита открытия и закрытия, энкодер (опция), электронная защита от раздавливания, замедление и контроль частичного открытия, замедление скорости, время частичного открытия, просмотр запроса.
• Время работы: Программируется (от 0 до 4 минут).
• Время перерыва. : Программируется (от 0 до 4 минут)
• Усилие тяги: Программируется на 50 уровнях
• Входы: Полный открытие, частичное открытие, аварийная остановка, безопасность открытия, безопасность закрытия, краевая планка, питание от сети.
• Выходы: Лампа, двигатель постоянного тока 24 В, дополнительный источник питания 24 В, световой индикатор. , таймер отключения, отказоустойчивый.
• Быстрые разъемы: 5-контактный для радиостанций RP/ДЕКОДЕРОВ.
• Предохранители: СамовосстанавливающийсяaF1 = F 5 А, F2 = T 800 мА
• Температура окружающей среды при эксплуатации: -20°C ÷ +55°C

3 4-канальных пульта дистанционного управления XT4 868 МГц

Частота 868,35 МГц

Тип декодирования: технология LR SLHP (ПАТЕНТ FAAC).

Система SLHP Основан на технологии SLH LR LR (ПАТЕНТ FAAC) и создан для нужд технологически продвинутых установок, требующих программирования передатчиков, радиоприемников и карт памяти специальными кодами с помощью программатора и/или программного обеспечения для ПК. Также позволяет создавать архивы кодов, что облегчает управление системой (удаленное добавление радиокодов). Технология SLHP будет состоять из: 1 многоканального приемника (868 МГц) + SLHP DECODER в количестве, равном количеству управляемых систем. Передатчики идентичны XT SLH LR.

СВЕТОДИОДНАЯ СИГНАЛЬНАЯ ЛАМПА

ХАРАКТЕРИСТИКИ

• Потребляемая мощность: 28 Вт
• Уровень защиты: IP 54
• Источник питания: 230 В
• Диапазон рабочих температур: -20°C +55°C
• Встроенный автоматический выключатель
• Встроенная антенна увеличивает дальность действия пульта дистанционного управления< /li>
• Для приводов на 230 В

Монтажное основание для установки привода

ФОТОЭЛЕМЕНТЫ XP20 D С РАССТОЯНИЕМ 20М

Для установки на поверхности или колонне. Направленный фотоэлемент с самовыравниванием.

Монтаж анкеров и винтов для крепления привода

Магнитные концевые выключатели.

Они определяют точку, до которой ворота должны открываться и закрываться. Коммутаторы монтируются в стойку.

Зубчатая рейка для приводов скольжения, 5 шт. по 1 метру

• тихая работа
• способ крепления: колхоз (саморезы)

Вы можете выбрать металлическую или нейлоновую полоску. Если информация о зубчатой ​​рейке отсутствует, в комплект поставки входит нейлоновая рейка со стальным сердечником.

Другие аксессуары, входящие в комплект

• сальники для электрических кабелей для герметизации блока управления
• клеммные колодки для кабелей
• индивидуальный ключ для разблокировки привод
• li>
• винты корпуса панели управления
• инструкция на польском языке
