СТЕРЕО ПРЕДУСИЛИТЕЛЬ С 2М УСТАНОВОЧНЫМ КОМПЛЕКТОМ STEAM NE5532

Комплект для монтажа схемы предусилителя на двух сдвоенных ОУ NE5532.

В модуле имеется 4 потенциометра – 3 шт. для регулировки тона, а четвертый — для регулировки общей громкости.

Усиление тона для одного канала, общий потенциометр громкости на максимуме, синусоидальный 0 дБ 1 кГц:

•  для входного напряжения 2,6 В (среднеквадратичное значение), все 3 потенциала. цвета на минимум — выходное напряжение 2,9 В переменного тока (СКЗ).
• для входного напряжения 2,6 В (СКЗ) и всех трех потенциалов. цвета на максимум - выходное напряжение 10,8 В переменного тока, среднеквадратичное значение

Регулировка рабочего напряжения ОУ в диапазоне от +/- 1,25 до +/- 22 В постоянного тока:

•  установка потенциометра (синяя гелитрим) ближе к краю печатной платы - регулирование напряжения на контакте № 8 операционных усилителей от 1,25 В до 22 В постоянного тока.
•  установка потенциометра (синяя гелитрим) ближе к краю печатной платы. край печатной платы - регулирование напряжения на ножках №4 ОУ от 1,25В до 22В.

По умолчанию рабочее напряжение операционного усилителя модуля установлено на +/- 15 В постоянного тока.

Рекомендуемое напряжение питания (от трансформатора) от 15-0-15 до 20-0-20 В переменного тока, минимум 2x 0,3 А

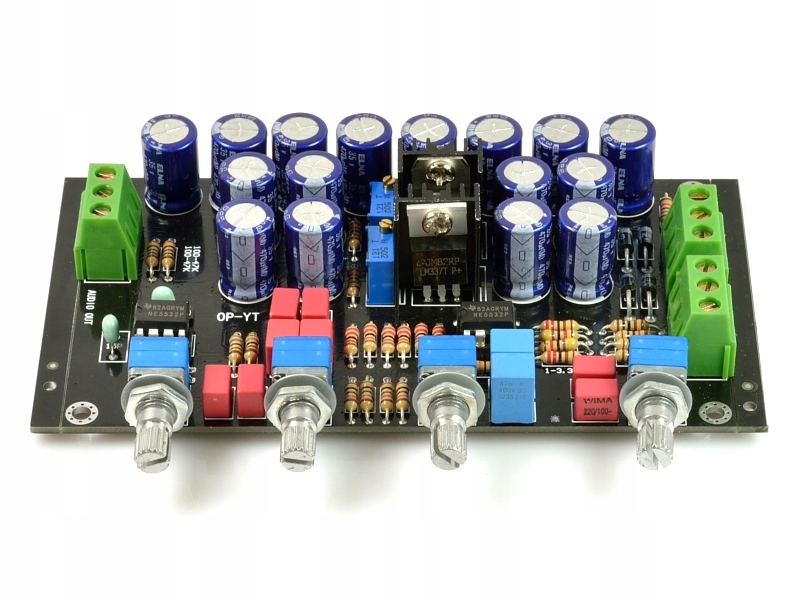

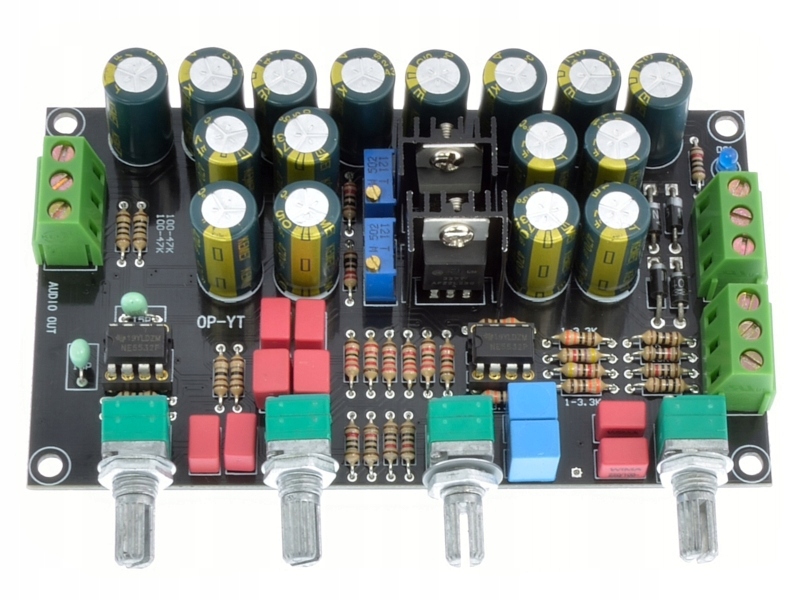

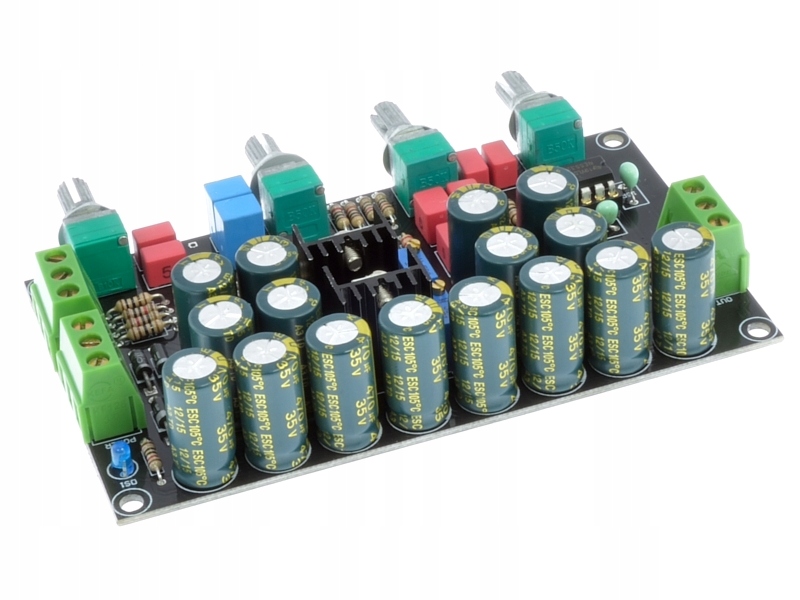

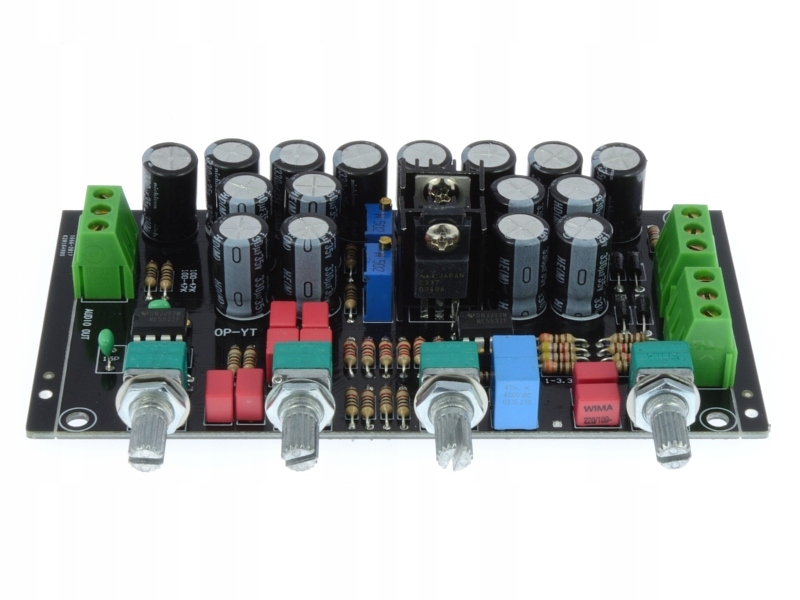

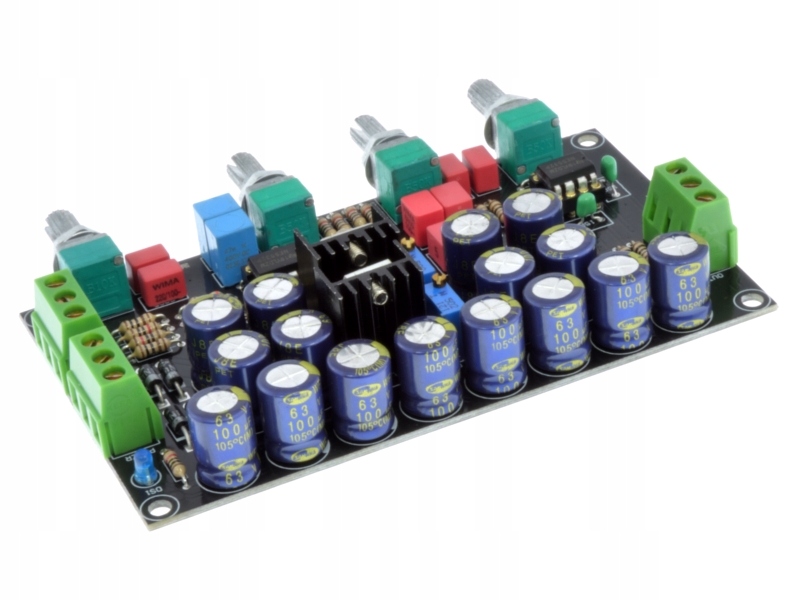

На первой фотографии в предложении показан реальный внешний вид/тип элементов, которые получит покупатель.

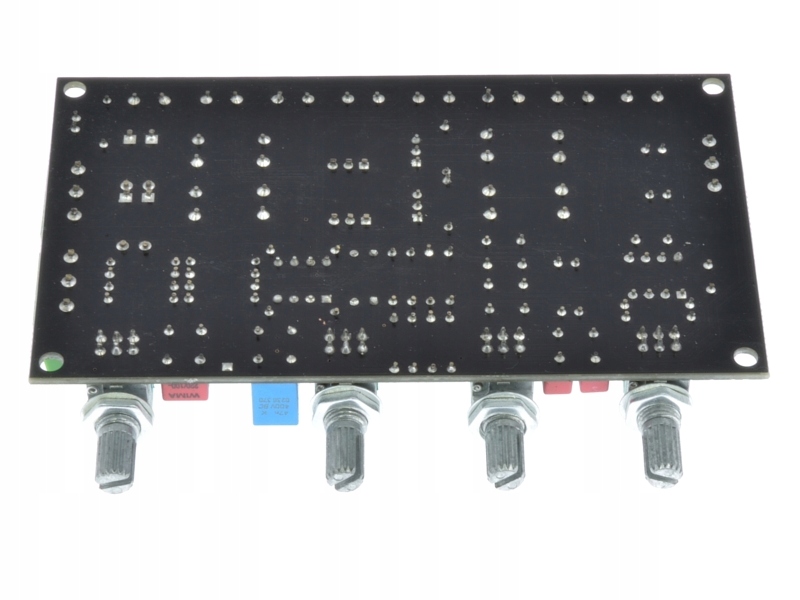

Размеры печатной платы: 124 x 66 мм (высота около 23 мм)

Длина осей потенциометра от края печатной платы - 15мм

Схема печатной платы недоступна. Номиналы паяемых элементов представлены в описаниях на печатной плате.
