Комплект фотоэлектрических панелей 30 мм, ЧЕРНЫЙ ЗАЖИМ, ВИНТ M8x20, ГАЙКА M8 x1

Артикул: x1-1781+x1-1828+x1-1789

Комплект состоит из: черного центрального зажима, винта с внутренним шестигранником M8x20 и квадратной гайки M8 — из нержавеющей стали — 1 комплект

Комплект совместим с фотоэлектрическими модулями с рамкой шириной 30 мм.

Описание набора:

ВИНТ С ГОЛОВКОЙ M8x20

• Диаметр резьбы - 8 мм.
• Длина - 20 мм.
• Диаметр головки - 13 мм.
• Высота головки - 8 мм.
• Гаечный ключ - 6 мм.
• Материал - нержавеющая сталь.

КВАДРАТНАЯ ГАЙКА

• Гайка квадратная DIN 557
• Размер: M8
• Материал: Нержавеющая сталь

ЧЕРНЫЙ ЦЕНТР

• Длина: 50 мм
• Высота: 25 мм
• Толщина: 3 мм
• Отверстие м8
• Материал: алюминий

ВНИМАНИЕ! В ЦЕНУ ВКЛЮЧЕН 1 КОМПЛЕКТ

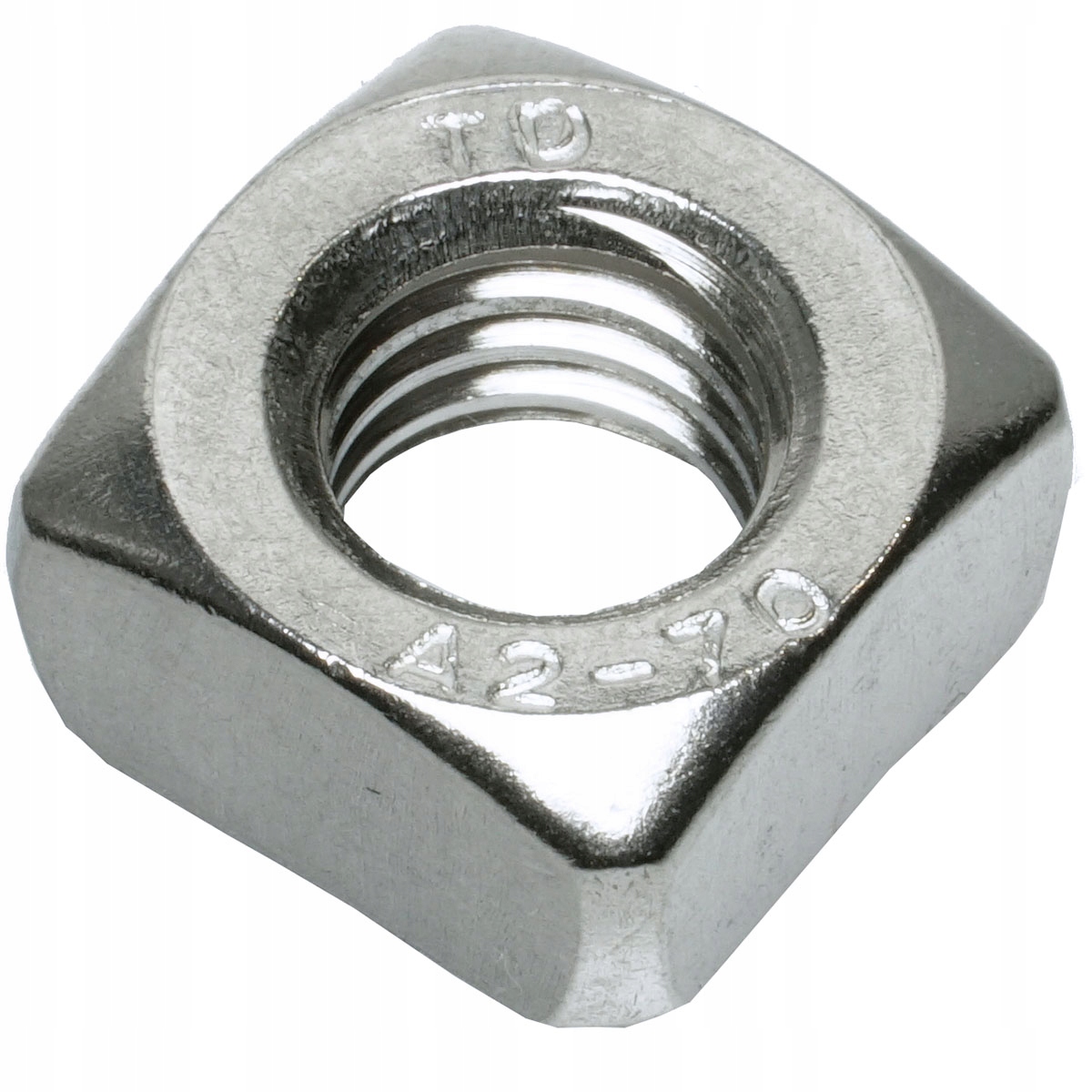

Квадратная гайка из нержавеющей стали DIN 557 M8

Стальные стандарты

• DIN1.4301
• PN OH18N9
• ISO A2
• AISI 304

Стандарты орехов

• DIN 557
• PN 82151

Характеристики нержавеющей стали

• Высокая коррозионная стойкость
• Устойчивость к атмосферным факторам
• Можно использовать практически в любых условиях

Технические данные

• d - 8 мм
• - 13 мм
• м - 6,5 мм

Винт M8x20 из нержавеющей стали

Нержавеющая сталь обеспечивает долгосрочную надежность и защиту от внешних факторов (в том числе от коррозии).

Он отлично подойдет в условиях, где необходимы надежность и долговечность (например, морская или промышленная промышленность).

Стальные стандарты

• DIN 912
• PN 82302
• ISO 4762

Класс

• 70

Марка стали

• А2

Характеристики нержавеющей стали

• Высокая коррозионная стойкость
• Устойчивость к атмосферным факторам
• Можно использовать практически в любых условиях

Технические данные

• k- 5,3 мм
• - 1,25 мм
• - 13 мм
• l - 20 мм

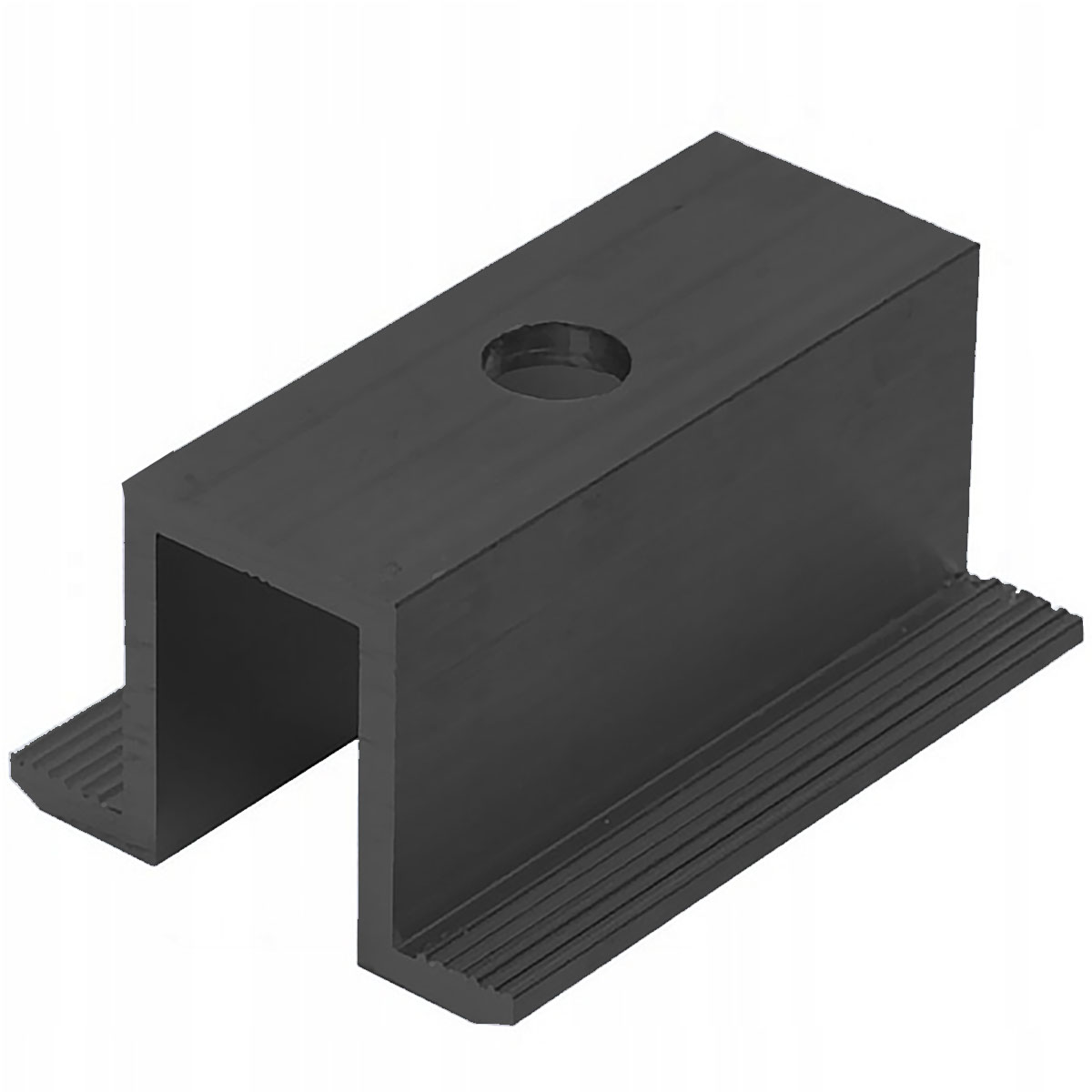

Средний зажим для крепления фотоэлектрических панелей - черный

Характеристики продукта:

• Алюминиевый средний зажим используется для крепления соседних фотоэлектрических панелей.
• Поверхности, прижимающие к раме панели, имеют зубцы, что гарантирует лучшее удержание модуля.
• Он изготовлен из алюминия, отверстие просверлено под винт М8.
• Для крепления среднего зажима используйте винт с внутренним шестигранником М8 и скользящий ключ М8 (не входит в комплект). в комплекте).
• Зажим используется для крепления боковых фотоэлектрических панелей.
• Цвет: черный

Спецификация:

• Длина: 50 мм
• Ширина: 19 мм
• Высота: 25 мм
• Толщина: 3 мм
• Диаметр отверстия: под винт М8
• Материал: алюминий
• Размер: универсальный – для любой высоты рамки панели

Пример использования:

Onetric — простые и проверенные фотоэлектрические структурные системы

Мы проектируем и производим современные фотоэлектрические конструкции для строительства микроустановок и фотоэлектрических электростанций.

Благодаря инновационному подходу к проектированию и опыту наших инженеров. Мы завоевали доверие трех дистрибьюторов и установили более 500 установок бренда Onetric.

Наша цель — предоставить долговечные и безопасные конструкции для фотоэлектрических панелей, прошедшие строгие испытания в крупных исследовательских центрах. В процессе производства мы используем самое прочное сырье, устойчивое к коррозии и сложным условиям окружающей среды.

Onetric специализируется на создании крепежных элементов для систем крепления фотоэлектрических панелей на земле и крыше.

Наше предложение включает, среди прочего: монтажные профили, винты и гайки, адаптеры, соединители, кровельные крюки, монтажные кронштейны, концевые и средние зажимы, алюминиевые уголки, трапециевидные перемычки и монтажные треугольники.

Онетрик – Типы фотоэлектрических структур:

• Наклонная крыша: черепица, металлочерепица, трапециевидные листы, фальцевые листы
• Плоская крыша: инвазивная, балластная, мембранная
• Грунт: одноопорный, двухопорный
• Навес для автомобиля: двухстанционный

Качество продукции Onetric:

Onetric разработаны с упором на функциональность и долговечность. Мы используем материалы высочайшего качества, такие как алюминий и нержавеющая сталь, чтобы обеспечить устойчивость к коррозии и погодным условиям.

Наши решения совместимы со многими типами фотоэлектрических панелей и типами крыш. Инновации являются основой нашего производственного подхода, что позволяет нам внедрять продукты, облегчающие монтаж и повышающие энергоэффективность установки.

Правильно выбранные элементы конструкции имеют решающее значение для эффективной и безопасной установки солнечных батарей на различных типах крыш.

Преимущества Onetric Design:

• Быстрый и простой монтаж
• Коррозионностойкие конструкции
• Индивидуальный подход к каждой системе
• Постоянное развитие, поддерживаемое новейшими исследованиями
• Безопасность фотоэлектрических установок
