Готовый гидравлический опрокидывающий комплект 12В 2,0кВт с ходом 1050 мм

КОД SKRAW MET: [7132]

Производитель: SM-G (SKRAW MET GROUP)

Комплект идеально подходит для опрокидывания кузовов в автофургонах, грузовых автомобилях, эвакуаторах и т.д. прицепы.

Элементы, используемые в комплекте, изготовлены только из качественных материалов, что гарантирует долгую, надежную и безотказную работу комплекта. опрокидывание.

В комплект входят:

• гидроагрегат (насос 12В 2,0 кВт, бак 11л, пульт дистанционного управления )
• 5-ступенчатый гидроцилиндр, ход хода 1050 мм, грузоподъемность до 8т
• кабель гидравлический, длина 1,5м(M22x1,5 - 2SN - 1/2" - DN13 )
• ниппель для подключения устройства к кабелю G3/8" - M22x1,5
• ниппель для подключения кабель с приводом М22х1,5-М22х1,5

Полный комплект, готовый к работе.

(Внимание! Фотография носит ознакомительный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!)

Гидроцилиндр с гнездом с ходом 1050 мм

Производитель: SM-G (SKRAW MET GROUP)

Условное обозначение: HC-ST5LW-1050-00

Это стоит знать при выборе поставщика приводов

Фотографии и изображения показывают только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и разумный выбор.

_____________________________________________________________________

Благодаря своей структуре в виде 5 удлинителей актуатор идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Актуатор устанавливается на прицепы, грузовики и развозные автомобили. специализированный. Благодаря своей конструкции используется в прицепах с задней разгрузкой.

Можно купить люльку, что дает нам возможность b>опрокидывание на 3 стороны.

Гидроцилиндр идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве. , садоводство, лесное хозяйство и конструкция.

Максимальная грузоподъемность 8 тонн.

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает Угол наклона грузового кузова от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - таблица ниже может быть полезно:

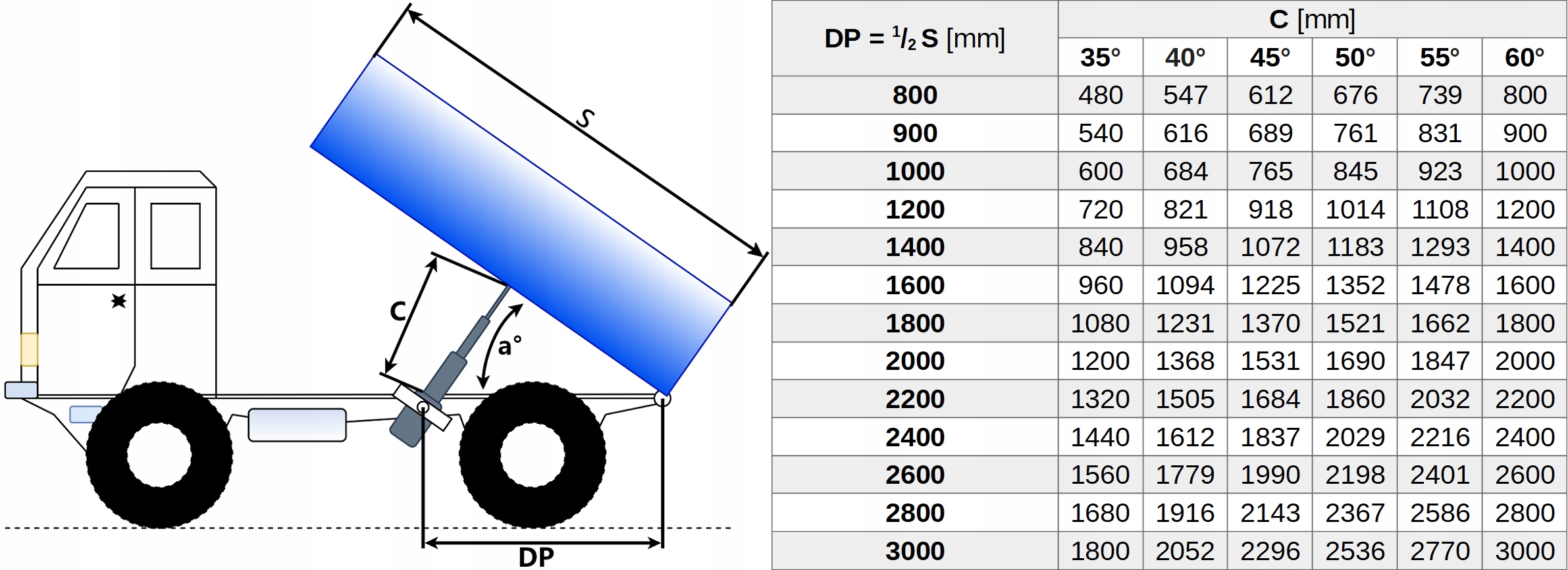

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• ПятиступенчатаяДвадцатиступенчатая
• Длина привода в состоянии покоя: 388 мм
• Ход кулинатора: 1050 мм
• Длина привода в полностью выдвинутом состоянии: 1438 мм
• Диаметр привода: 125 мм
• Внутренняя резьба масляного патрубка: M22x1,5

Требование масла: 5 литров

Максимальное рабочее давление: 160 бар

Пусковое давление: 0,5 МПа

Поршень Скорость выдвижения/складывания: 0,5 м/с

Допустимая температура окружающей среды: от -40 ℃ до +60 ℃

Допустимая температура масла: от -15℃ до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Поршневой шток: хромированный

Тип жидкости: гидравлическое масло на минеральной основе

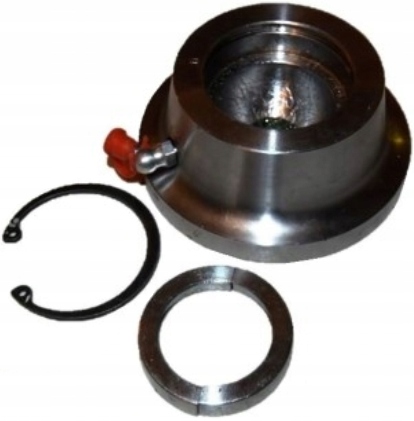

Гнездо 45 мм

Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, прицепах, сельскохозяйственных машинах с самосвалом.

Технические характеристики:

• Гнездо для шарика диаметром: 45 мм
• Высота гнезда: 45 мм

охраняется двумя втулки плюс сегеровое кольцо.

Седло смазывается каламиткой,

Гидроагрегат 12В 2,0кВт

Производитель: SM-G (SKRAW MET GROUP)

Позволяет управлять приводом одностороннего действия.

Под Под воздействием давления привод выдвигается и втягивается с помощью сил гравитации и поднятого веса.

Установка укомплектована и готова к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, повторный запуск через 5 минут отдыха.

Применение:

Агрегат идеально подходит для машин и устройств с электрическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы при разгрузке грузового кузова в прицепах, самосвалах, гидростанциях, автогонках, подъемниках, погрузочных платформах, автоподъемниках, кранах, сельскохозяйственные и промышленные машины.

Технические характеристики:

• Мощность двигателя: 2,0 кВт
• Электрическое напряжение: 12 В< /li >
• Объем масляного бака: 11 л
• Максимальное рабочее давление: 180 бар
• Производительность насоса: 2,6 см3/оборот, в этом наборе от 7л/мин до 12л/мин
• Внутренняя резьба соединения: 3/8 "
• Перепускной клапан (предохранительный): ДА

Размеры:

• Единица длина: 650 мм
• Длина бака: 440 мм
• Ширина агрегата: 170 мм< /li>
• Ширина бака: 170 мм
• Высота агрегата: 195 мм
• Высота бака (от от основания до кончика пробки): 205 мм

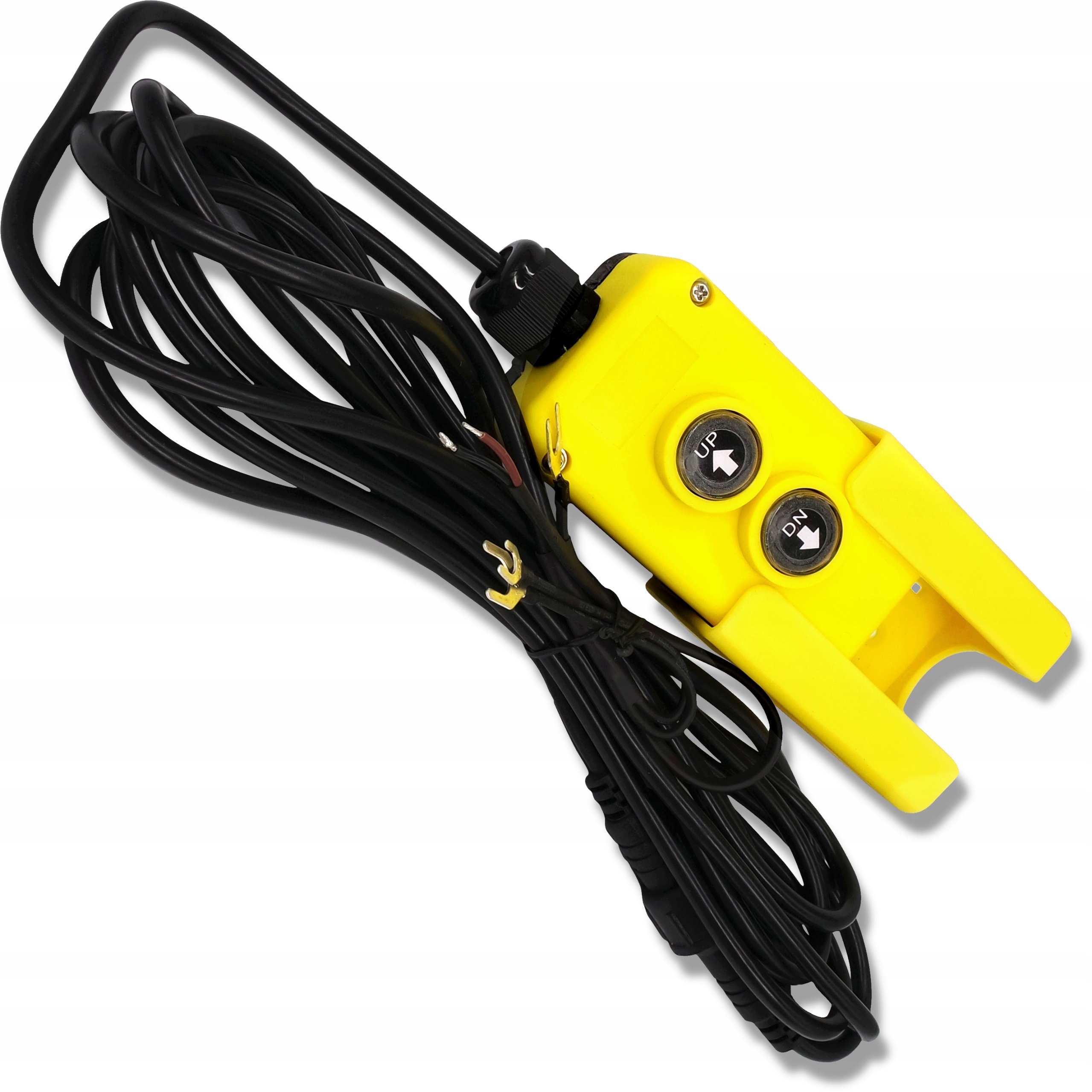

Пульт дистанционного управления с двумя кнопками

В состав агрегата входят:

• насос
• электродвигатель
• соединительная пластина
• бак
• контроллер

Также в блоке имеется пластиковая крышка двигателя и монтажный комплект.

К каждому блоку приклеена схема работа системы гидравлический.

________________________________________________________

Агрегат укомплектован, готов к работе, достаточно подключить кабели и залить масло. Рекомендуемая непрерывная работа не более 3 минут, перезапуск через 5 минут отдыха.

Цвет пульта зависит от текущей поставки.

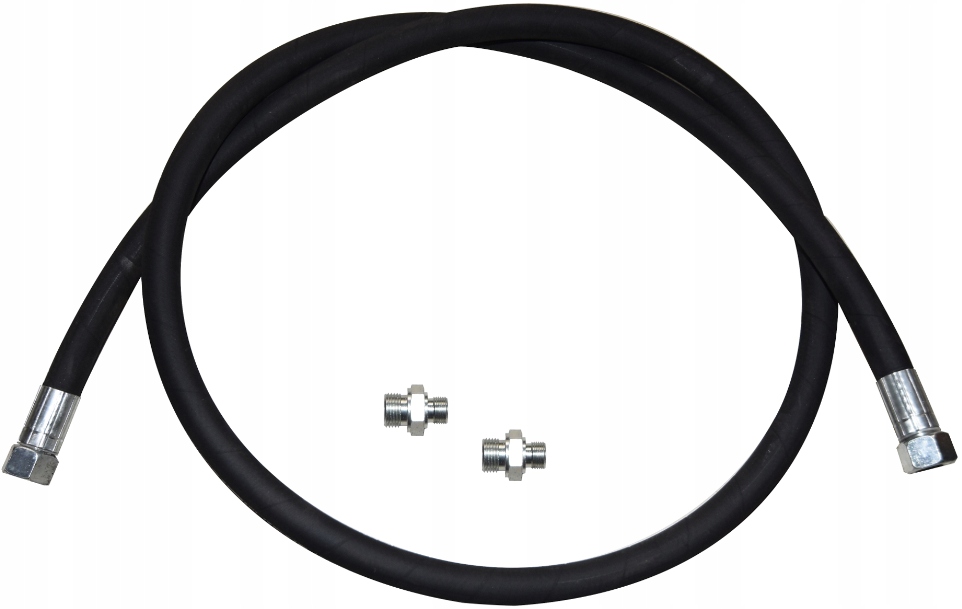

Гидравлический шланг с ниппелями

Технические характеристики:

Тип фитинга: АА (гайки прямые с внутренней резьбой с обеих сторон)

• Внутренняя резьба: M22x1,5
• Внутренний диаметр прохода: DN13 = 13 мм
• Наружный диаметр шланга: 21,2 мм (+/- 0,3 мм)
• Количество оплеток: 2
• Длина кабеля с зажимами: 1500 мм
• Максимальное давление: 275 бар
• Максимальный расход: 80 л/мин

Шланг свернут и готов к работе сборка.
