Azo Water Paleating Kit в 5xpv mono 2000 Eco Solar Boost Pro

Фотография котла является примерами. Это не предложение о продаже. Это диаграмма установки, в которой можно использовать набор.

azo Water Pauting Kit в 5xpv mono 2000 Eco Solar Boost Pro

Простая система отопления воды, доступная на рынке.

DC, созданный в настоящее время на панелях, которые не могут быть напрямую питаются нагревательными устройствами, преобразуется в конвертируемый инвертор , который уже можно питать нагревательными устройствами.

Максимальная мощность системы составляет 3,5 кВт , инвертор имеет выходной номер приоритета «1» и выход «2».

Диаграмма установки

Это позволяет подключить два нагревающих устройства , например, Два котла, один из которых будет нагреваться первым, а другой в ситуации, когда термостат этого первого разрыва получит энергию от инвертора. Благодаря реализованной функции mppt преобразователь автоматически адаптируется к мощности нагревателя и устанавливает его рабочую точку так, чтобы энергия, полученная от системы солнечной панели, была максимум .

Примечание! нагревающие устройства с электронными регуляторами 1> разъемы

В таблице ниже представлен выбор оптимального нагревателя в зависимости от мощности и напряжения фотоэлектрической системы. Выбор оптимального нагревателя гарантирует самую высокую эффективность PV -системы для нагревательной воды.

Как видите реальную мощность нагревателей 230 В сильно зависит от напряжения фотоэлектрической системы, зеленые помечены оптимальные обогреватели , слишком слабые, слишком сильные красные.

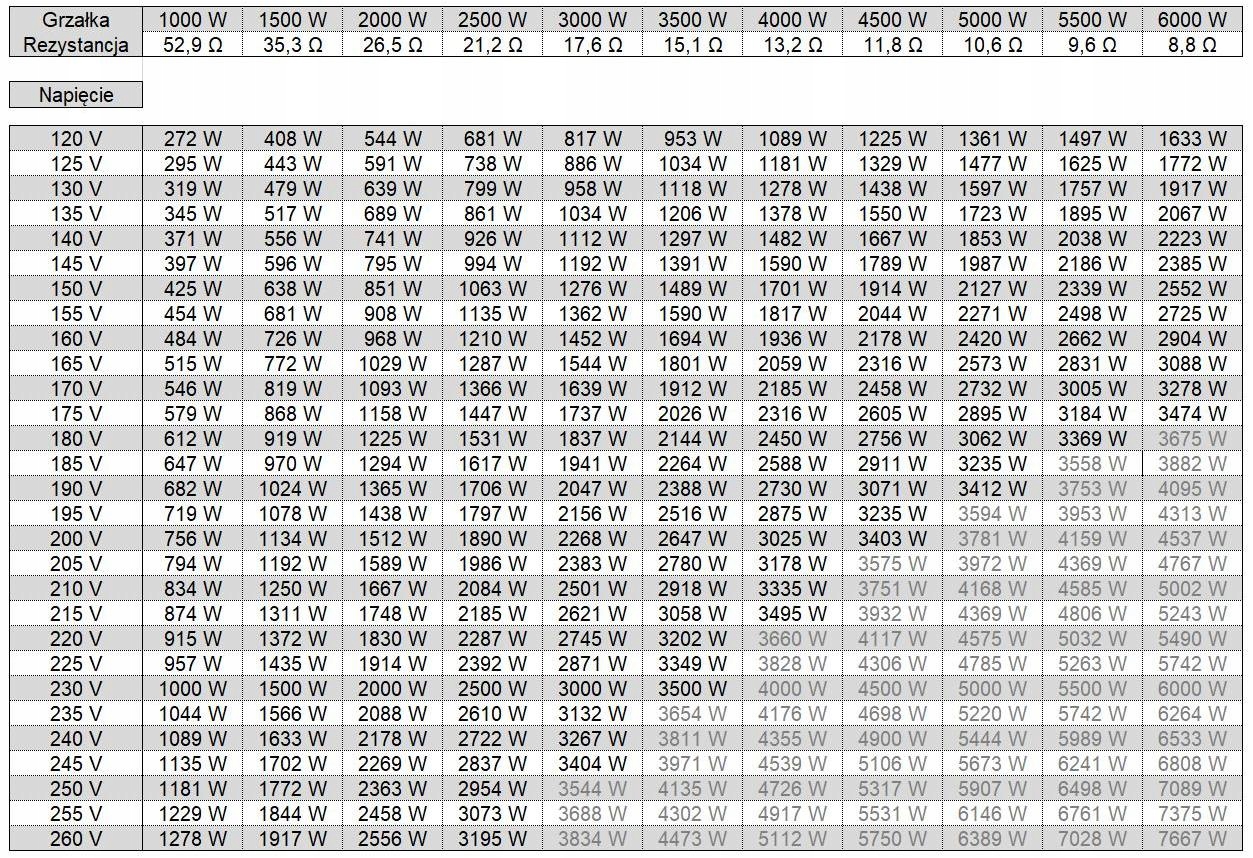

Таблица нагревателя и натяжения

* Серый цвет отмечен вне объема работы устройства.

Приведенная выше таблица может использоваться двумя способами:

- Рассчитайте фактическую мощность нагревателя в системе;

- Выберите правильный нагреватель для существующего PV.

1. Зная рабочее напряжение (VMP) последовательной системы панели (левый столбец) и мощность нагревателя, установленного в котле (верхний ряд), мы выясним, какая фактическая мощность будет выпущена на обогревателе. Пример: напряжение панели (VMP) нагреватель 170 В и 3000 Вт = фактическая мощность 1639W

2. Знание рабочего напряжения (VMP) последовательной системы панелей (левый столбец) и знание того, какую питание мы хотим получить (таблица), мы обнаружим, какой нагреватель должен быть установлен (верхняя строка). Пример: напряжение панели (VMP) 200V и ожидаемая мощность 3000 Вт - нагреватель 4000 Вт должен быть установлен

Примечание. Тем не менее, следует уделять особое внимание, чтобы его стоимость не превышала допустимое напряжение инвертора 350 В . Из -за изменчивости напряжения панели относительно температуры окружающей среды при проектировании установки необходимо принимать открытое питание напряжения открытой цепи приблизительно 15%. На практике это означает, что напряжение измеряется при 25 ° C не должно превышать 300V .

• Параметры продукта/Имя: Солнечное преобразование напряжения Eco Solar Boost MPPT-3000 3,5 кВт Pro
• Входное напряжение [vdc]: 120-350 (vdc)
• Выходное напряжение [VAC]: 120-350 (ac)
• Максимальная мощность: 3,5 кВт
• функция MPPT: да
• Панель PV Connection: последовательно, или в серии параллельно
• напряжение выхода: модифицированный синус
• Вывод № 1: Приоритет
• Выход VAC № 2: зависит *
• Защита под/лишняя: да
• Тепловая защита: да
• Защита от перегрузки: да
• Рабочая температура: -25 ° C ~ +55 ° C
• Фитнес: > 96%
• Охлаждение: Активно
• Power Connector: MC4 Connector
• 230 В выходной сокет: 2 x e (с болтом)
• Жилье: алюминий
• степень защиты (ip): ip21
• Размеры LXWXH [MM]: 320x272x96
• Вес [кг]: 3,25 кг

Панели включены:

• Nominal Power PMAX (W): 430W
• Производительность модуля [%]: 21,5
• Ссылка: моно 60 × 180 мм N-тип
• Размещения модуля [MM]: 1722 × 1134 × 1134 × 1134 × ze134 × × × 1134 ×. 21.3
