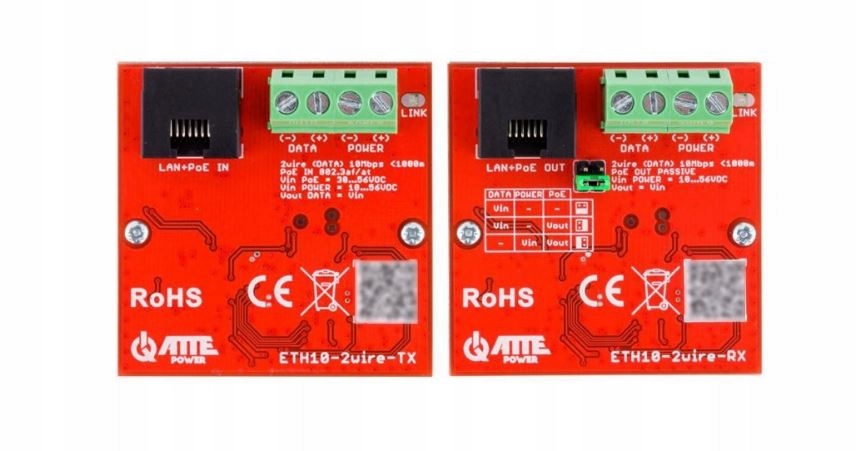

Комплект передачі LAN + PoE Atte ETH10-2wire-SET

ETH10-2wire-SET — набор активных преобразователей для передачи данных из сети Ethernet и питания PoE по 2 проводам, например, по одной паре витой пары UTP. Устройства позволяют устанавливать камеры или другие устройства IP PoE в местах, где замена существующей проводки невозможна или нерентабельна.

Модуль ETH10-2wire-TX получает питание от любого коммутатора PoE (порт RJ45), а затем по 2 проводам, обеспечивая двустороннюю сетевую связь и питание модуля ETH10-2wire-RX с камерой PoE. Опционально устройства могут питаться от винтовых разъемов POWER. Максимальная длина кабелей в двухпроводной трассе — 1000 м.

Максимальное расстояние передачи данных и подачи питания PoE зависит от типа, длины и сечения используемых кабелей. Наличие других проводов в кабельной трассе и дополнительных промежуточных соединений оказывают существенное влияние на стабильность передачи. Наилучшие параметры и наибольшая дальность передачи могут быть получены при использовании двух одинарных витых кабелей, например одной пары витой пары UTP. Камеру или другой приемник PoE можно подключить к порту RJ45 модуля ETH10-2wire-RX на конце линии.

Если вы подключаете приемник к другому коммутатору или сетевой карте без поддержки PoE, обязательно отключите питание PoE, установив соответствующую перемычку на приемнике ETH10-2wire-RX.

В зависимости от выбранного режима работы преобразователей питание их и подключенных к ним устройств может осуществляться несколькими способами. Питание по PoE или от внешнего источника питания. Как на стороне передатчика ETH10-2wire-TX, так и на стороне приемника ETH10-2wire-RX.

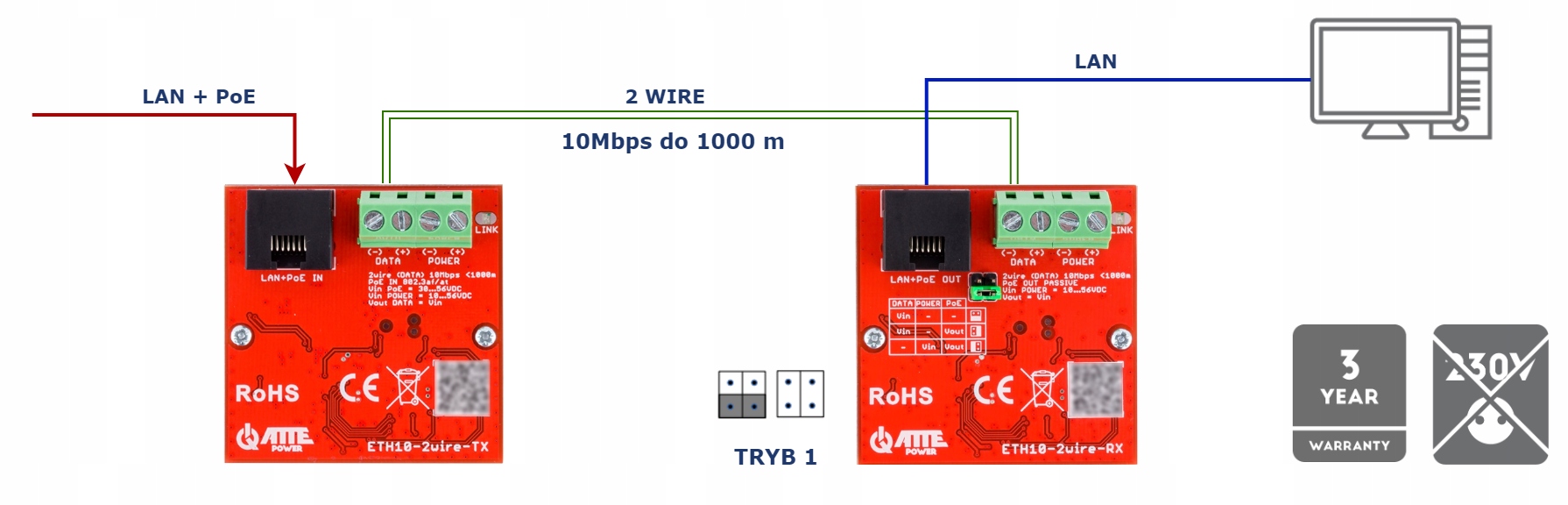

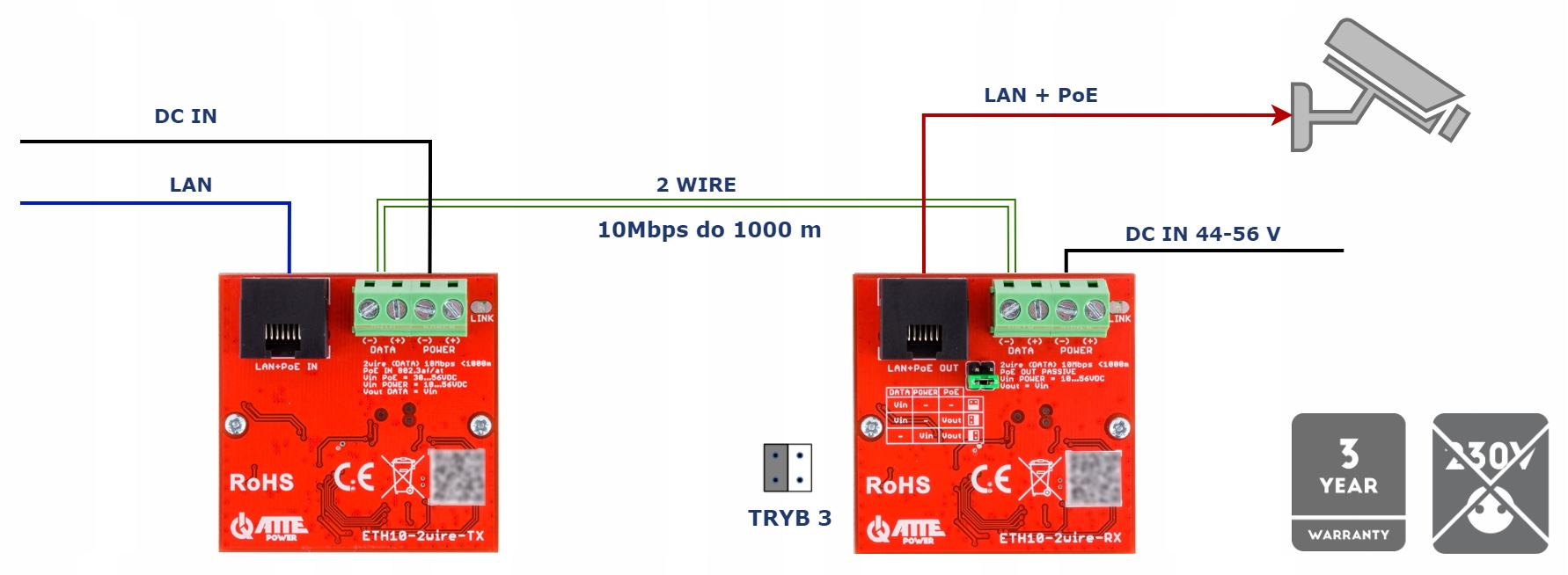

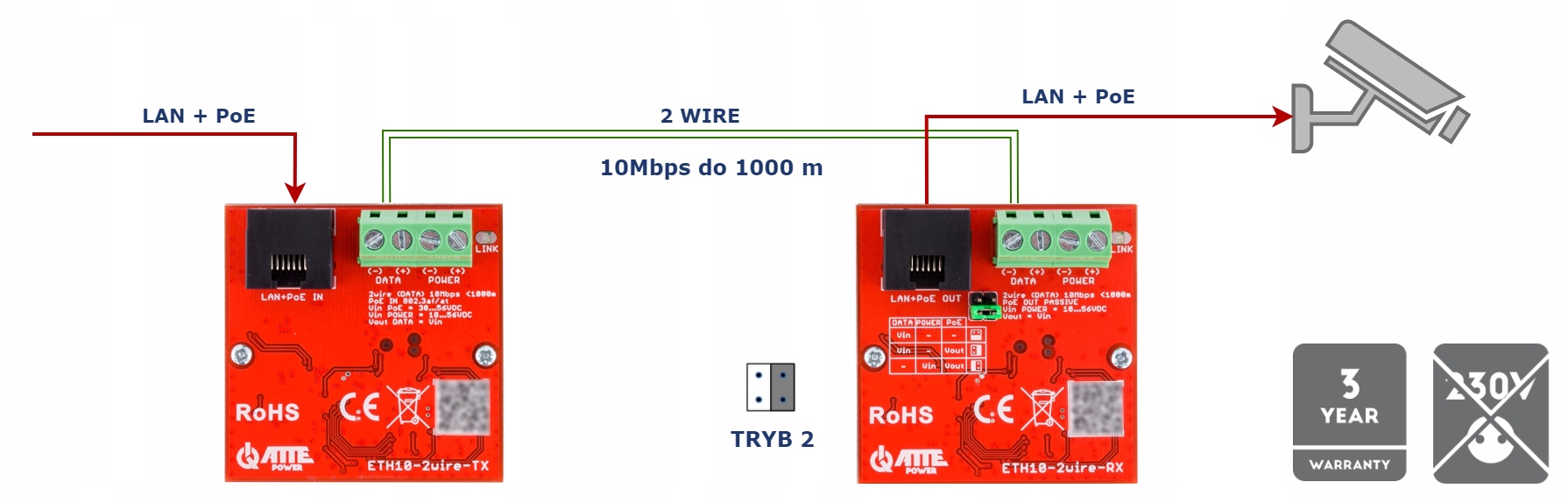

Расширенная настройка различных режимов работы, реализуемая с помощью перемычек, подробно описана в инструкции к устройству.

Расширенная настройка различных режимов работы, реализуемая с помощью перемычек, подробно описана в инструкции к устройству.

p>

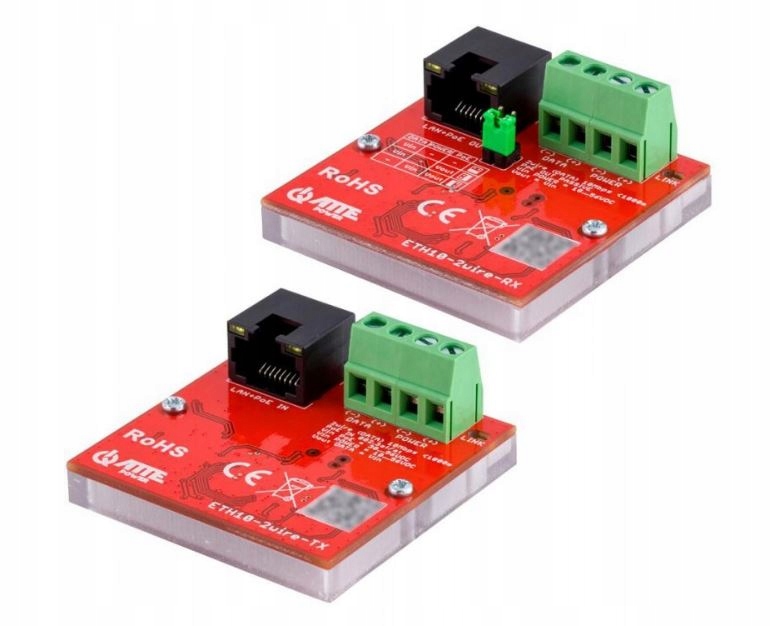

Устройство имеет очень небольшие габариты, что позволяет легко устанавливать его в небольших помещениях, например, в основании камеры или в монтажной коробке.

Наиболее удобный способ установки – специальные корпуса и крепления серии ABOX. пластины оснащены системными отверстиями с шагом 10 мм. Системное решение позволяет осуществлять вертикальную или горизонтальную установку выбранных устройств в любую перфорированную часть корпуса или монтажной пластины. С помощью дополнительного адаптера устройство можно установить на рейку ТН-35.

Корпус можно монтировать несколькими способами:

• с помощью монтажных шпилек на сетке 10,8, которая имеется во всех корпусах ABOX
• путем вкручивания дополнительных отверстий в любая плоская поверхность
• с помощью монтажной пластины ADD-RACK2U1 или ADD-RACK2U2
• с помощью дополнительных защелок на рейке TH35 (DIN) ADD-TH35

Технические данные

• Общее количество портов: 2 порта PoE, 2 винтовые планки
• Порт PoE IN: LAN + PoE IN
• Порты PoE OUT: LAN + PoE OUT
• Порты LAN 10/100 Мбит/с : LAN + PoE IN, LAN + PoE OUT
• Входное напряжение: Vin PoE - 30...56 В, Vin Power - 10...56 В
• Выходное напряжение PoE: VoutDATA = Vin, Vout = Vin
• Потребляемая мощность: 1,35 Вт (вся дорожка)
• Потребляемая мощность: 1,35 Вт (вся дорожка)
• li>
• Регулирование выходной мощности: Перемычки – настройка в инструкции и на устройстве
• Защита от перенапряжения: LAN и DATA
• Защита от перегрузки: LAN + PoE IN — защита от перегрузки при токе 0,6 А.
• Длина двухпроводного трекового кабеля: < 1000 м — 2 одинарных витых кабеля< /li>
• Сигнализация двухпроводной дорожки: Светодиод LINK (зеленый) — связь и передача данных по двухпроводной дорожке
• Сигнализация электропитания: Светодиод Порт RJ45 (желтый) — наличие питания.
• Сигнализация передачи: Светодиодный индикатор порта RJ45 (зеленый) — соединение и передача данных по LAN-тракту.
• Диапазон рабочих температур: -25°С ... +65°С
• Размеры (Ш х В х Г): 51(73) х 51 х 22 мм
• Вес: 0,05 кг
• Степень защиты: IP20
• Дизайн корпуса : Универсальное монтажное основание.
• Монтаж: Крепежные штифты, доступны дополнительные адаптеры для направляющих TH-35 и RACK.
