ПОЛНЫЙ КОМПЛЕКТ ATS50AGS длиной до 10 м и весом 800 кг

Готовый комплект для самостоятельной сборки, предназначен для 2-створчатых ворот высотой до 10 м (длина створки 5 м).

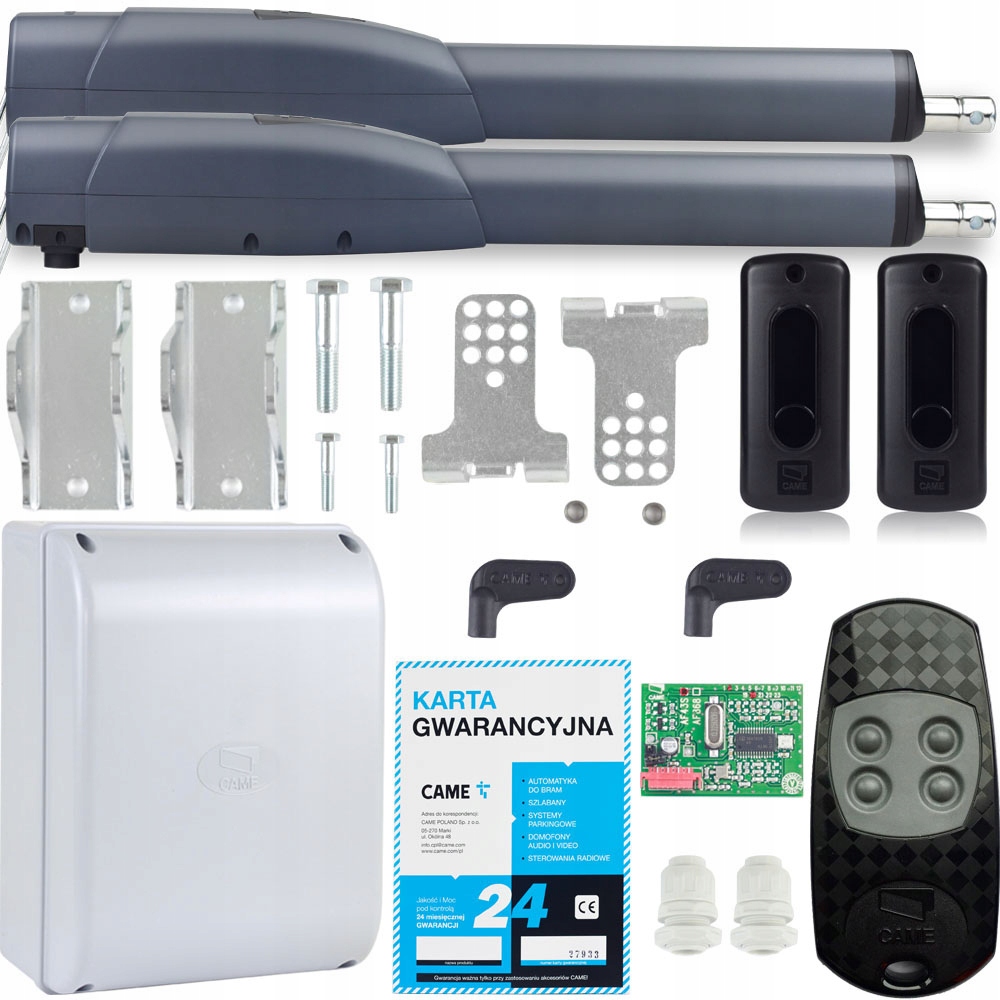

ПОЛНЫЙ КОМПЛЕКТ ВКЛЮЧАЕТ:

• 2x актуатора CAME ATS50AGM
• Блок управления ZF1N
• Корпус блока управления
• Радиоприемник CAME AF43S
• Радиоприемник CAME AF43S
• li >

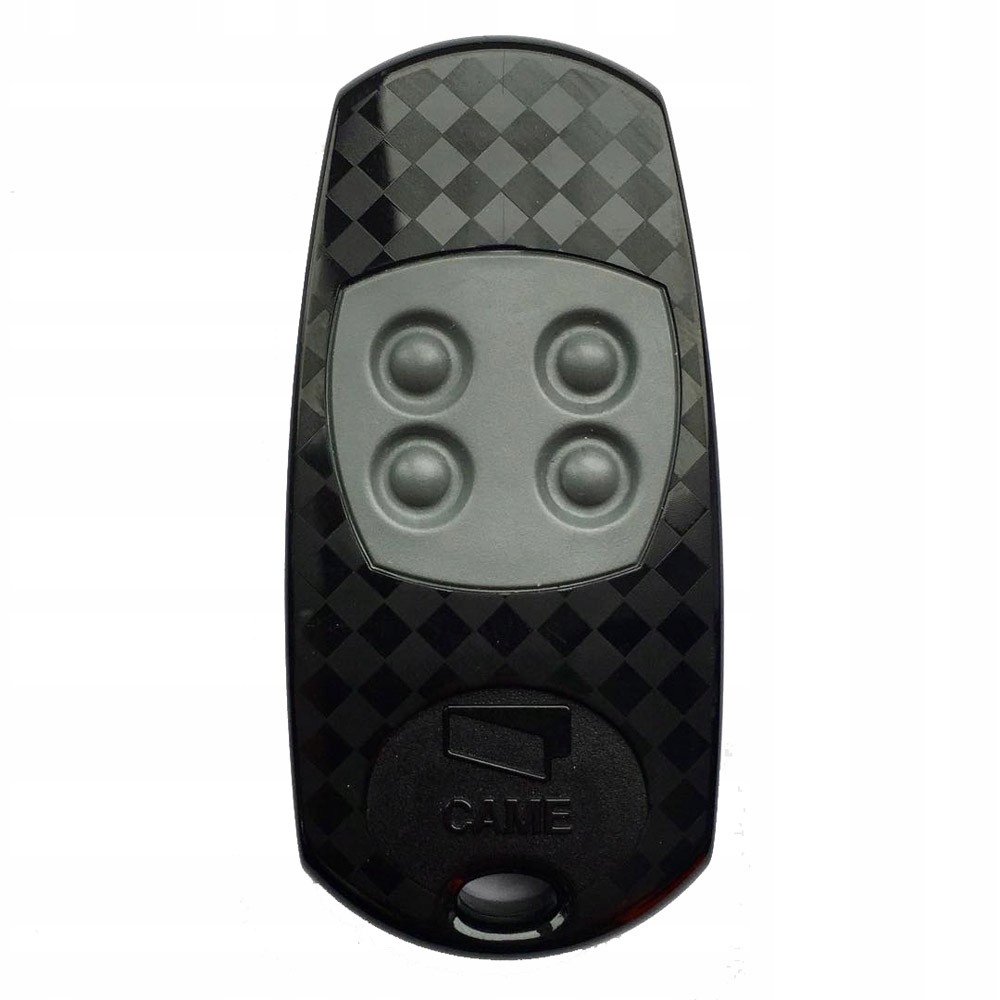

• 4-канальный пульт дистанционного управления CAME Atomo AT04EV
• Встроенные ограничители движения для открытия и закрытия
• Комплект фотоэлементов DIR10

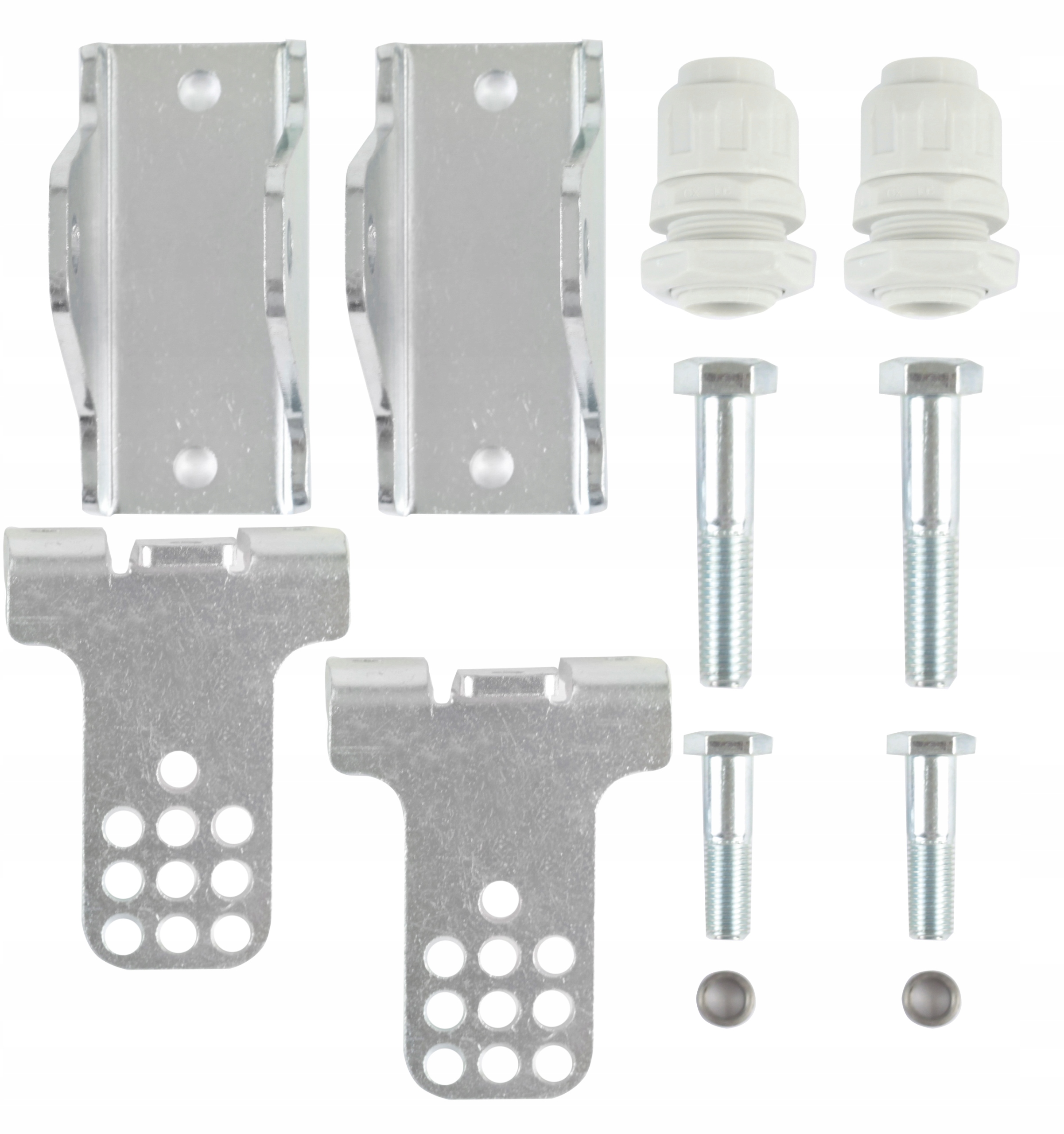

• Монтажные аксессуары
• Ключи для ручного открытия ворот
• Инструкция по установке и эксплуатации на польском языке
• Гарантийный талон 24 месяца

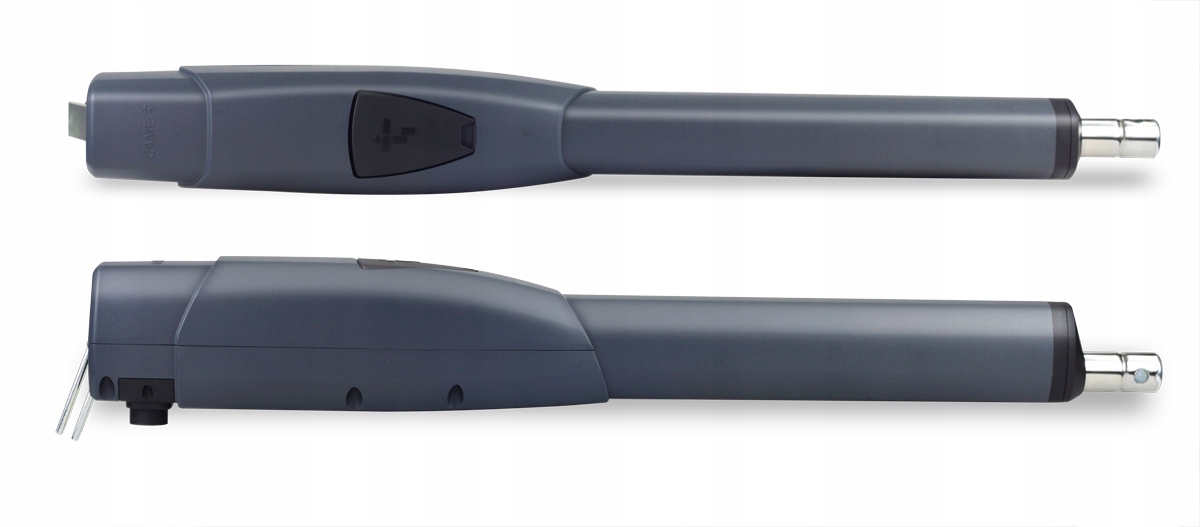

2 привода CAME ATS50AGM

• надежный телескопический двигатель
• надежный, изготовлен из алюминия и стали
• универсальный и надежный
• для створок длиной до 5 метров
• идеальное управление дорожным движением
• замедление движения и обнаружение препятствий благодаря энкодеру
• тихо и плавно
• благодаря конической передаче< /li>
• суженная форма благодаря осевому мотор-редуктору

Функции наконечника

• Память, позволяющая использовать одни и те же настройки в различных установках.
• Соединительные планки с цветовой маркировкой.
• Модули, позволяющие расширить установку дополнительными опциями: CAME CONNECT ( GSM, LAN, WIFI), Модуль энергосбережения

ATS имеет встроенные ограничители открытия и закрытия

ОГРАНИЧИТЕЛИЭЛЕКТРОННЫЕ

Движение ворот регулируется высокоточными электронными концевыми упорами. Таким образом, привод ATS позволяет выполнять работу, даже интенсивную, без перегрузки двигателя, поскольку диапазон движения не поддерживается механическими элементами. Микропереключатель можно очень быстро отрегулировать в любой момент, даже после установки устройства, без необходимости открывать двигатель. Просто отвинтите крышку на конце телескопической стрелы и отрегулируйте два винта, отвечающие за открывание и закрывание концевого упора.

Технические параметры:

• Уровень защиты: IP 54
• Электропитание: 230 переменного тока
• Потребляемая мощность: 1 А
• Мощность: 250 Вт
• Время открытия до 90° 20 с
• Рабочий цикл: 20 циклов/ч
• Усилие тяги:400 ÷ 3000 Н
• Рабочая температура (°C): -20 - +55
• Тепловая защита двигателя: 150°C

Преимущества

Возможность безопасно автоматизировать ворота благодаря сложной управляющей электронике; карта для подключения аварийных аккумуляторов на случай отключения электроэнергии (опция)

ОБЛАСТЬ ПРИМЕНЕНИЯ CAME ATS50AGS 801MP-0060 - 230В

Макс. длина листа:        Максимальный вес листа:

5м                                              400 кг

4м                                                                                                                         500 кг

3м                                              600 кг

2,5 м                                         800 кг

2м                                             1000 кг

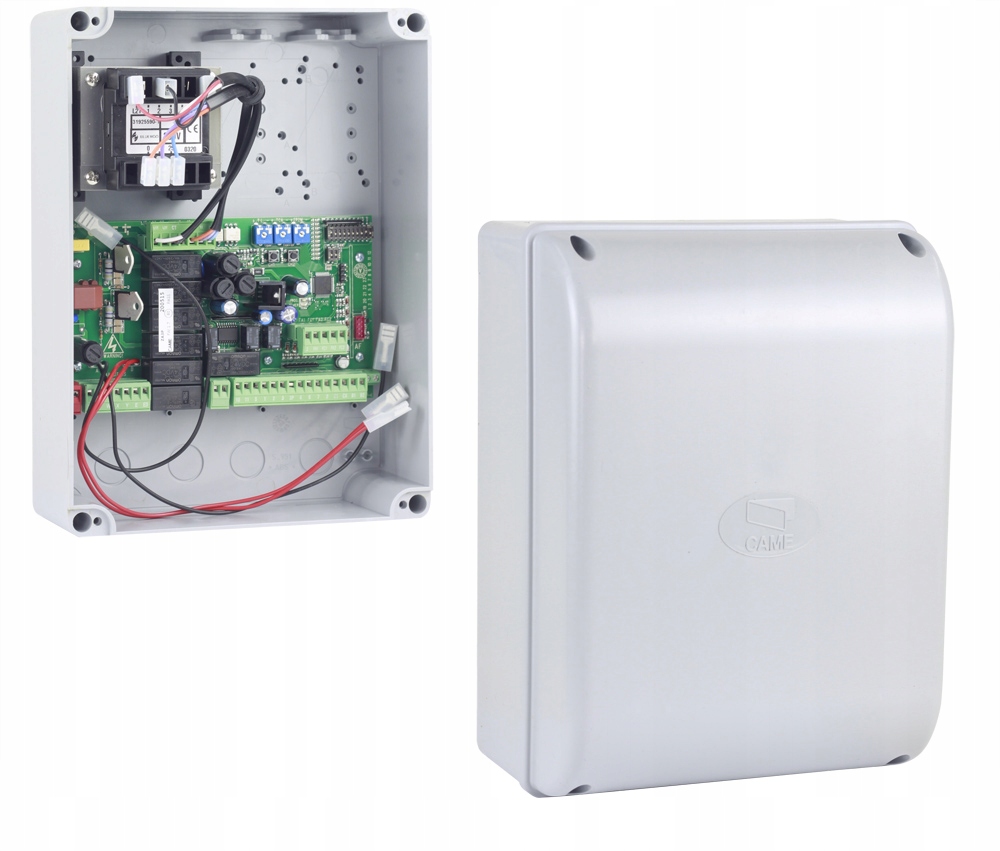

Блок управления ZF1N

Блок управления ZF1N предназначен для управления электроприводами с однофазным двигателем 230В переменного тока/50÷60Гц мощностью до 300Вт серий: KRONO, ATI, FERNI, FAST для одно- или двухместных -створчатые ворота. Плата управления питается напряжением 230 В переменного тока/50÷60 Гц, подаваемым на клеммы «L1-L2» и защищена сетевым предохранителем на 5 А. На клеммы «10-11» подается напряжение 24 В переменного тока. . для питания аксессуаров, общая потребляемая мощность которых не может превышать 20 Вт.

Предложение распространяется на электронную плату с трансформатором и корпусом.

Безопасность:

• Устройства безопасности можно подключить и настроить на:
• Повторное открытие при закрытии (клеммы 2-C1). Обнаружение препятствия фотоэлементами на этапе закрытия ворот меняет направление движения и ворота полностью открываются.
• Кнопка «СТОП» (2-1). Останавливает ворота и отменяет цикл автоматического закрытия. Для перезапуска ворот используйте пульт или кнопку «2-7».

Особенности:

• Автоматическое закрытие (TCA). Время автоматического закрытия активируется автоматически в конце цикла открытия. Однако время автоматического закрытия зависит от действия любого защитного оборудования, подключенного к клеммам «2-C1», и отменяется импульсом «СТОП» (клеммы «2-1») или в случае сбоя питания.< /li>
• Электрический замок. Клемма 12 В / 15 Вт «ES-ES», например, LOCK 81 или LOCK82 от CAME
• сигнализация «ВОРОТА ОТКРЫТЫ». Клеммы 24В/3Вт «10-5» сигнализируют о том, что ворота не завершили полный цикл закрытия.

Управление:

• Пошаговое (открыть-стоп-закрыть) кнопкой «2-7» и пультом.
• Реверсивное (открыть-закрыть) кнопкой «2-7» и пульт дистанционного управления.
• TOTMAN (присутствует оператор), ворота можно открыть или закрыть только при нажатии кнопки, подключенной к клеммам «2-7». Эта функция активируется, когда регулятор T.L. (время работы) установлено на минимум.

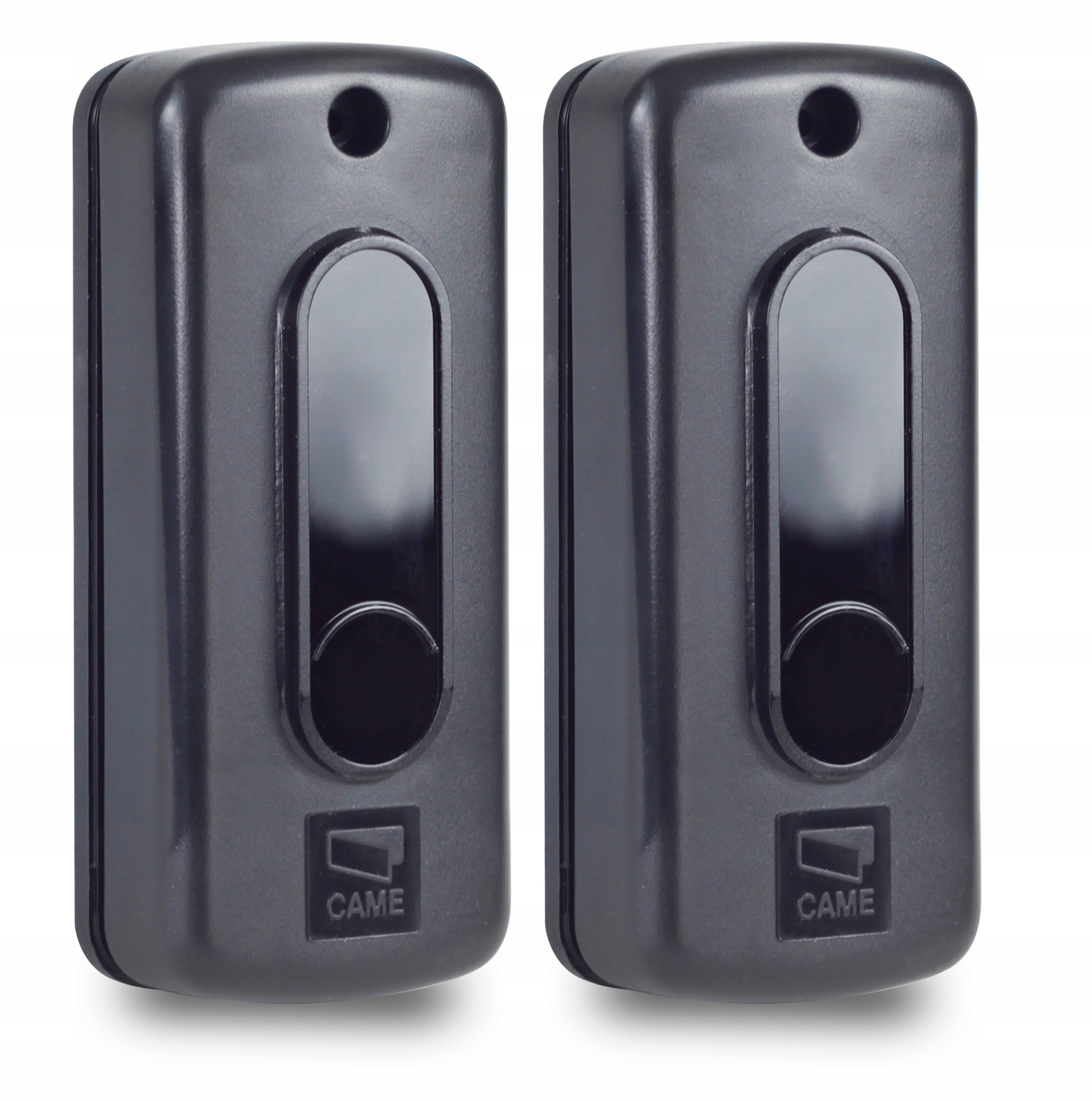

Фотоэлементы DIR 10

Dir — новый «синхронизированный» инфракрасный фотоэлемент с дальностью действия 10 м. Он отличается простотой установки и предназначен для наружной или скрытой установки. В ассортимент продукции также входят колонны двойной высоты, предназначенные для установки в зонах проезда грузовых автомобилей. В комплект аксессуаров также входит специальный корпус с противоударным профилем из алюминиевого сплава

• Уровень защиты:IP54
• Дальность действия:до 10 метров
• Источник питания: 12–24 В переменного тока/В постоянного тока.
• Размеры: 46 x 108 x 23 мм.
• Выходная нагрузка: > 1 А, 24 В.
• Потребляемый ток:60 мА (24 В переменного тока).
• Рабочая температура: от -20° до 55°C
• . li>
• Материал: АБС - поликарбонат

Радиоприемник AF43S

Пилотная версия

Аксессуары:

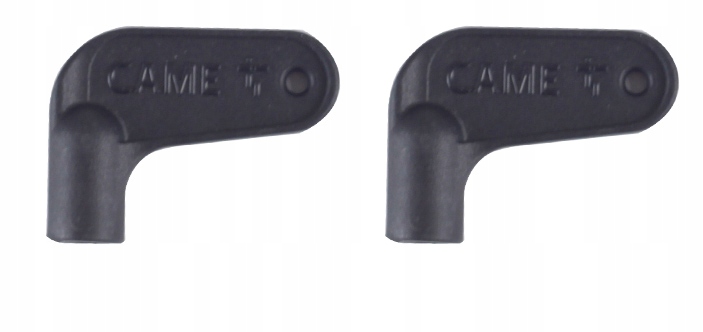

2 ключа для ручного открытия ворот

СФЕРА ПРИМЕНЕНИЯ

ГАРАНТИЙНЫЙ ТАЛОН

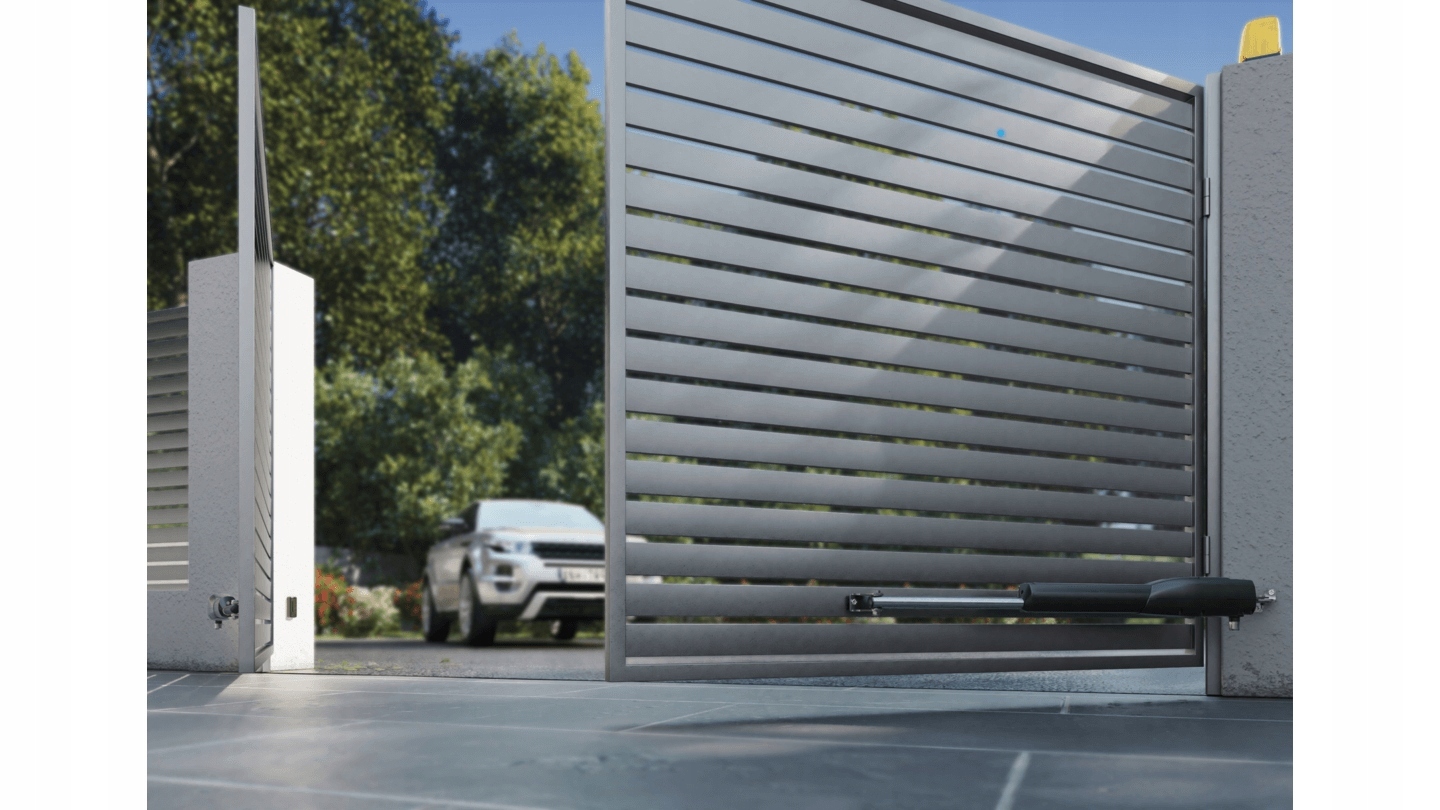

ATS — КОМПЛЕКТ АВТОМАТИЗАЦИИ ОТ ОТВЕТСТВЕННОГО БРЕНДА ДЛЯ ДВУУСВЕРТОЧНЫХ ВОРОТ С ДЛИНОЙ СТВОРКИ ДО 5 МЕТРОВ КАЖДАЯ
