Комплект для откатных ворот FAAC 741

Важнейшие характеристики:

• Быстрая и простая установка благодаря встроенному блоку управления
• Самоблокирующийся привод - не требует использования электромагнитного замка даже в случае отключения электроэнергии.
• В случае отключения электроэнергии устройство разблокируется ключом, что позволяет открывать и закрывать его вручную. ворот.
• Упрощенное программирование с помощью дисплея.
• Магнитные концевые выключатели.

FAAC DELTA 3 - 741 СОСТАВ КОМПЛЕКТА:

• Привод известной марки FAAC 741 (встроенный блок управления 748D со пусковым конденсатором)
• Фотоэлементы с регулировкой углаXP20D
• Пульт дистанционного управления FAAC XT4 868 МГц
• Монтажная база
• Комплект крепежных элементов (анкеры, гайки, сальники) )
• Кубики для подключения кабеля
• Индивидуальный ключ разблокировки
• Набор магнитных концевых выключателей для реечной передачи
• Force Smartbox Wifi
• Гарантийный талон
• Инструкции по установке и программированию на польском языке для скачивания

Применение

Модель 741 предназначена для автоматизации въездных ворот максимальной длиной 15 м и массой до 900 кг. В конструкции используется двигатель 230 В. он обеспечивает большую рабочую мощность, чем у 12/24В, а его конструкция основана только на металлических шестернях и прецизионных подшипниках главного вала, гарантирующих надежную работу откатных ворот любой конструкции на долгие годы.

Функциональность и безопасность

Современная панель управления 748D обеспечивает возможность выбора и программирования всех рабочих параметров, а также дополнительно оснащена функциями, повышающими удобство использования, безопасность и качество работы. элегантность, такие как: частичное открытие (пешеходный переход), регулируемое замедление и торможение перед остановкой ворот, сигнализация периодического осмотра (счетчик рабочего цикла) и многие другие, большинство из которых недоступны в конкурентных моделях.

ТЕХНИЧЕСКИЕ ДАННЫЕ ПРИВОДА FAAC 741 СО ВСТРОЕННЫМ БЛОКОМ УПРАВЛЕНИЯ:

• Питание 230 В (+6% - 10%), 50 Гц
• Потребляемая мощность 500 Вт< /li>
• Потребляемый ток 2,2 А.
• Макс. тяговое усилие 650 Н.
• Макс. крутящий момент 24 Нм.
• Шестерня Z16.
• Скорость хода. 12 м/мин.
• Магнитный концевой выключатель.
• Тепловая защита 140°C.
• Уровень защиты IP 44.
• Вес 11 кг.
>
• Диапазон рабочих температур -20°C + 55°C

• Энкодер – защита от разрушения для приводов FAAC
< /ul>

Кодер работает путем измерения частоты вращения двигателя. Когда скорость двигателя падает в результате столкновения ворот с препятствием, энкодер останавливается и меняет ход ворот. Использование энкодера также приводит к более точной работе привода благодаря определению положения ворот по оборотам двигателя, а не по времени его работы.

Фотоэлементы XP20D с радиусом действия 20 м

Для установки на поверхности или колонне. Фотоэлемент направленного действия с самонастройкой.

Технические данные:

• дальность действия: 20 м
• объектив регулируется по оси на 180 градусов
• размеры: 35x105x25 мм
• время задержки: 13 мс
• потребление тока: 50 мА
• уровень защиты: IP54
• тип контакта: Н.З.
• Максимальная нагрузка на контакты: 60 мА/24 В постоянного тока.
• Источник питания 24 В постоянного тока/24 В переменного тока.

XT4 4-канальный пульт 868 МГц

Пульт дистанционного управления работает на частоте 868 МГц в версии LR (Long Range) с увеличенным радиусом действия. Эта система гораздо более устойчива к любым помехам и поэтому работает более эффективно. Дальность действия пультов – до 200 м.

Работа пульта основана на технологии SLH, т.е. код самообучения Hopping позволяет программировать пульт с пульта без необходимости получить доступ к радиоприемнику.

Сигнал, передаваемый с пульта дистанционного управления, защищен системой Rolling Code – динамически случайным образом меняющимся кодом.

Крепление для привода

FORCE SMARTBOX WiFi-S TUYA

Управление осуществляется через приложение TUYA, доступное для смартфонов и планшетов (Android и iOS, Play Store и AppStore), с помощью которого можно для подключения других устройств TUYA, например, розеток, лампочек, контроллеров.

Благодаря входящим в комплект датчикам, которые устанавливаются на ворота, мы можем наблюдать в приложении, закрыты или открыты ворота.

Приложение доступно на польском языке.

Интуитивное приложение доступно на польском языке для iOS и Android.

Спецификация:

• Входное напряжение: 100–240 В переменного тока
• Рабочая частота: 2,4–2,4835 ГГц
• Механизм безопасности: WPA/ WPA2
b>
• Рабочая среда: температура: -10℃ ~ + 55℃, влажность: 20% ~ 93%
• Размеры: 46*46*18 мм
>

Крепление дюбелей и винтов для крепления накопителя

Магнитные концевые выключатели.

Они сообщают приводу, где ворота должны открыться и закрыться. Устанавливается на стойку.

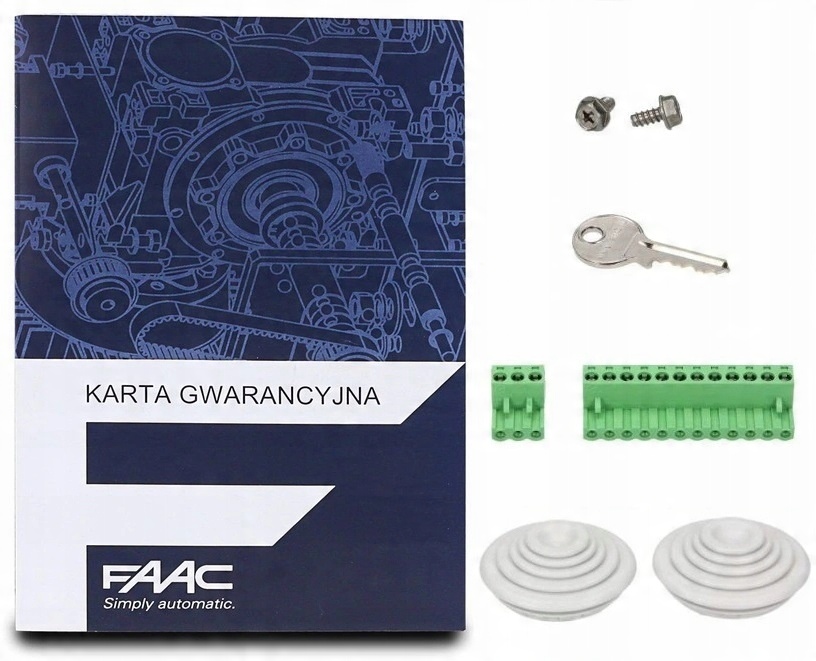

Другие аксессуары, входящие в комплект

• сальники для электрических кабелей для герметизации блока управления
• клеммные колодки для кабелей
• индивидуальный ключ для разблокировки привод
• li>
• винты корпуса панели управления
• инструкция на польском языке

Комплект от известной компании FAAC, модель 741, для откатных ворот весом до 900 кг
