Комплект привода привода короткого привода FAAC 414 ALFA, XLED

ОПИСАНИЕ

Комплект для FAAC 414 ALFA Короткие двустворчатые ворота

Электромеханический привод FAAC 414 для двустворчатых ворот с длиной каждой створки 2,5 м. Приводы предназначены для установки на узких стойках. Приводы имеют выдвижные поршни из нержавеющей стали, изготовленные из высококачественного сплава. Приводы являются самоблокирующими и поэтому не требуют дополнительных блокировок.

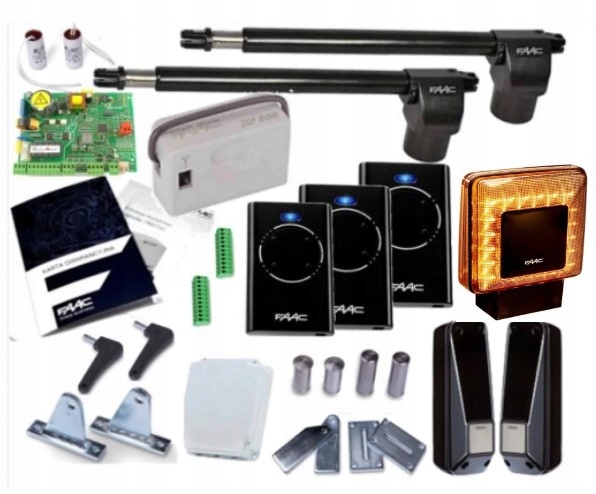

Состав полного, готового к установке комплекта:

• Актуаторы FAAC 414 Alfa Short – 2 шт.
• Блок управления E045S и корпус блока управления
• Радиомодуль 868 МГц
• 3 пульта дистанционного управления XT4 868 МГц
• Фотоэлементы XP20 B D с дальностью действия 20 м
• Новейшая сигнальная лампа FAAC XLED со встроенной антенной 868 МГц, увеличивающей дальность действия пульта дистанционного управления.
• b>
• Гарантийный талон FAAC Polska.
• Руководство по установке привода 414. Польский язык.
• Руководство по программированию воздушной панели.
• Бесплатная техническая поддержка.
/ul>

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FAAC:

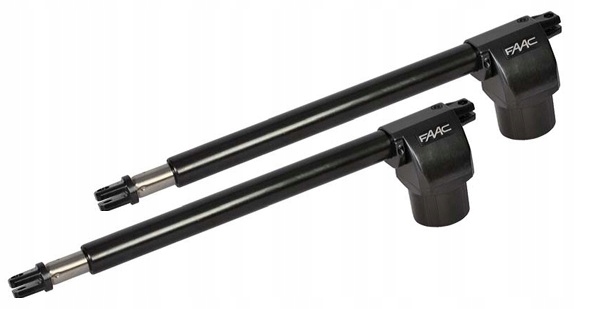

2 ПРИВОДА X 414

• Питание 230 В, 50(60) Гц
• Питание двигателя 230 В
• Потребляемая мощность 280Вт.
• Потребляемый ток 1,2А.
• Частота вращения двигателя 1400 об/мин.
• Скорость выдвижения шпинделя 1,5 см/сек.
• Максимальная сила тяги 3500 Н.
• Тепловая защита 140°C.
• Температурный диапазон -20/+55°C.
• Степень защиты IP44.
< /ul>

E045 БЛОК УПРАВЛЕНИЯ С КОРПУСОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 230 В переменного тока ±15 %, 50/60 Гц
• Потребляемая мощность: 4 Вт в режиме ожидания.
• Максимальная потребляемая мощность: 800 Вт.
• Макс. нагрузка от аксессуаров: 500 мА 24 В постоянного тока - 500 мА ШИНА 2-easy
• Макс. Питание замка: замок FAAC (12 В переменного тока – 24 В постоянного тока).
• Диапазон рабочих температур: от -20°C до +55°C.
• Предохранители: F1 (2,5 А).
• Входы: Открытие/частичное открытие/СТОП/ШИНА 2-easy/Электропитание
• Выходы: Контрольная лампа/двигатель/питание для аксессуаров 24 В постоянного тока/сигнализация состояния ворот 24 В постоянного тока/питание электромагнитного замка 12 В переменного тока< /li>
• Быстрый разъем: модуль XF 433/868 для OMNIDEC, USB
• Программирование: светодиодный дисплей и кнопки
• Сигнализация состояния: дисплей и светодиод

Блок управления E045 может управлять одним или двумя двигателями

Радиомодуль XF868MГц

• Приемник со встроенной антенной
• Частота 868МГц
• Напряжение питания: снимается с ПКП через разъем 24В постоянного тока
• Память 250 каналов (всего 1 и 2 канала)
• Подключение: быстрый разъем

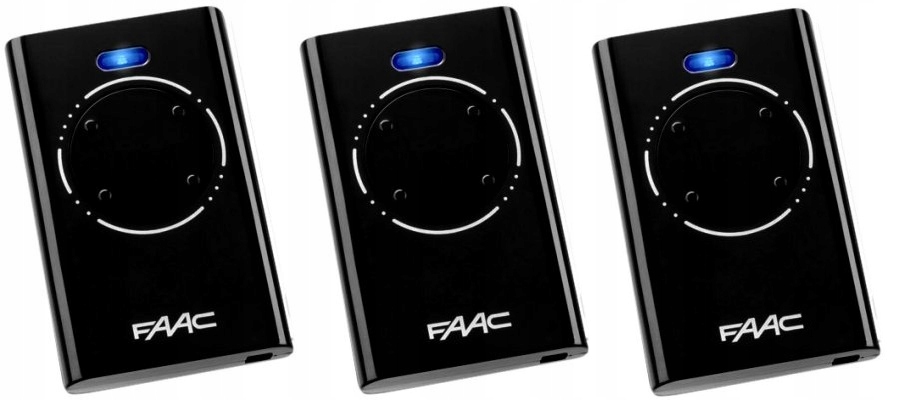

3X ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ XT4 868MHZ

Пульты дистанционного управления работают на частоте 868 МГц в версии LR (Long range) с увеличенным радиусом действия. Эта система гораздо более устойчива к любым помехам, а значит, работает более эффективно.

Работа пульта основана на технологии SLH, т.е. код самообучения Hopping позволяет программировать с пульта на пульт. Это позволяет быстро и легко расширять систему за счет новых пользователей

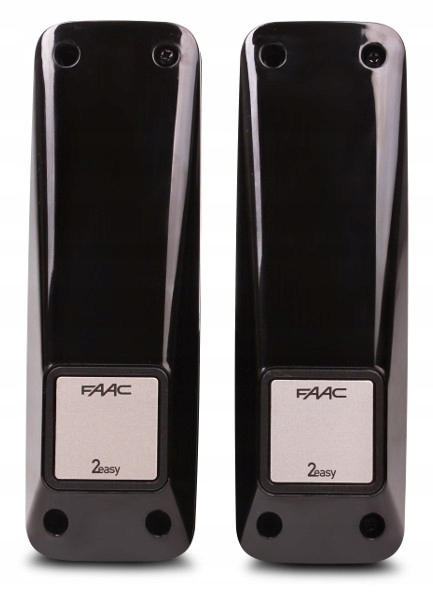

ФОТОЭЛЕМЕНТЫ XP20 BD С РАССТОЯНИЕМ 20 М

Для установки на поверхности или на колонне. Фотоэлемент направленного действия с самовыравниванием.

• Рабочий диапазон: 20 м
• Угол регулировки: ±7° (20 м) ±13,5° (5 м)
• размеры: 41х130х42мм
• Время обнаружения препятствий: 20мс
• Потребляемый ток: Rx (10мА) + Tx (10мА)
• Степень защиты: IP54
• питание по шине (2easy) два провода 24В без полярности

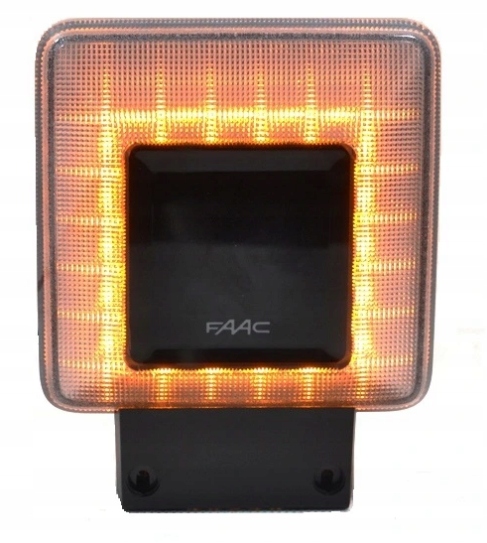

Контрольная лампа XLED со встроенной антенной, увеличивающая дальность действия пульта.

Готовая конструкция, универсальная светодиодная контрольная лампа с антенной >

Особенности фонаря:

• 40 светодиодов высокой яркости, обеспечивающих очень хорошую видимость даже при ярком дневном свете.
• одна версия для разных типов электропитания - 230 В переменного тока, 115 В переменного тока, 24 В постоянного тока.
• встроенная антенна, увеличивающая дальность действия пультов дистанционного управления, обеспечивающая совместимость с приемниками 433 МГц и 868 МГц.
• универсальный монтажный кронштейн. , что позволяет устанавливать как на стене, так и на стойке.

2 ПУСКОВЫХ КОНДЕНСАТОРА

Поддерживает запуск привода

МОНТАЖНЫЕ ЭЛЕМЕНТЫ

Другие исполнительные элементы:

• Ключ аварийного открывания (при отключении электроэнергии)
• Комплект крепежных элементов
• гарантийный талон
• Инструкция по сборке на польском языке

Полный комплект для сборки FAAC ALFA Short 414. Приобрести можно у официального дистрибьютора FAAC.

Таблицу с примерными установочными размерами можно найти во вкладке «Дополнительная информация».
