Тележка предназначена для ворот со значительным наполнением, современных ворот с широким профилем, где возникает «давление ветра».

Тележка специально разработана для ворот со значительным наполнением, современных ворот с широким профилем, где возникает «давление ветра».

• два горизонтальных ролика вызывают гораздо лучшая работа ворот при достижении гнезда.

  Единственный на рынке ролик с подшипником, закрепленным на кольце Зегера, точно установленным с точностью до 0,01 мм.

• подшипник запрессован в отверстие ролика, изготовленного с точностью до 0,01 мм и закрепленного кольцом Зегера.
• единственный съемный ролик на рынке с возможностью замены подшипников через много лет
• подшипник с более герметичными уплотнениями, тип RS, черные бутиловые уплотнения со стороны подшипника,
• ролик нашего производства, изготовленный из прутка уровня на нашем заводе на токарных станках с ЧПУ - польский продукт.
• увеличенная платформа, длина 210 мм
• удлиненный рычаг тележки = большее расстояние между роликами = более стабильная работа ворот

Сделано в Польше

РОЛИКИ - изготовлены стандартно «под подшипник» (точность 0,01 мм), точно смонтированы (подшипник запрессован прессом, так называемая «сто с плюсом») и ПОДШИПНИК закреплен в ролике под стопорное кольцо Seger - не обжат. Это единственный ролик на рынке, в котором можно измерить подшипник.

Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения подшипника и выпадения его из ролика из-за осевой силы. Кольцо Зегера изготовлено из улучшенной стали и установлено в точно (профессионально) вырезанном канале.

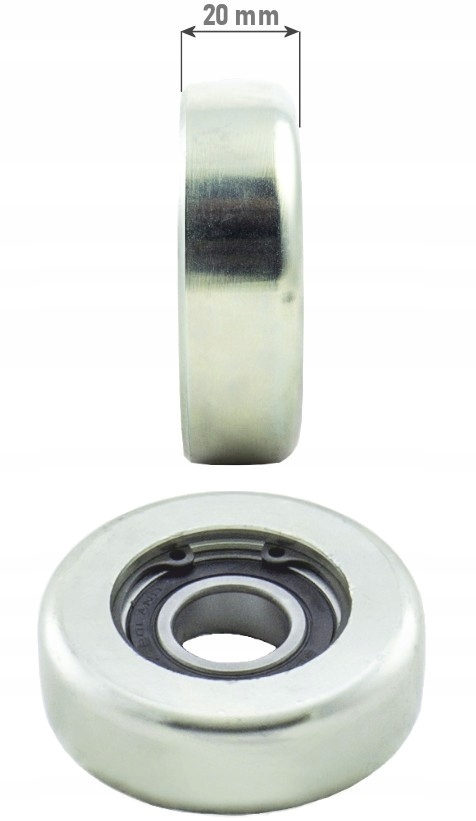

БЕГОВАЯ ДОРОЖКА увеличенной ширины 20 мм (стандартная на рынке 16 мм) в форме идеальной дуги, что значительно облегчает эксплуатацию ворот.

ПОДШИПНИКИ - производимые нами тележки оснащены подшипниками 2RS (пластмассовое уплотнение).  Это позволяет меньшему количеству грязи попадать в них и одновременно увеличивает срок их службы.

Символ: ZL.WBR.6B.70x4.S+

В комплект для рельса 70x70x4 мм входят

• 2 регулируемые маятниковые тележки 6- ролик для сплошных ворот.
• 1 х вкатная розетка с роликами
• 1 х приводной ролик
• 1 х направляющий ролик с уголком (на выбор) все варианты в конце объявления)

ВНИМАНИЕ!

Внимательно проверяйте размеры вашей рейки (профиля). Эти размеры мы определяем, измеряя профиль снаружи и толщину стенки, а НЕ внутри. 70х70х4 - внешний размер 70, рез 4.

На другом аукционе комплект для рейки 80х80х5

Назначение набора :

• Сплошные ворота.
• Вес ворот: до 700 кг.
• Въездной просвет: 4-7 м
• вес комплекта 19,5 кг.

Установить элементы:

Тележка WBR.6B.70x4.S+

Тележка специально разработана для ворот со значительным наполнением, современных ворот с широким профилем. Два ролика, расположенные горизонтально, значительно улучшают работу ворот при достижении стойки.

• Материал роликов: сталь
• Платформа: регулируемая, 210 × 120 × 8 мм
• Ролики: Ø60,5 мм × 20 мм, стальные, в форме идеальной дуги
• Подшипник : 6004 2RS, скреплено кольцом Зегера
• Покрытие: оцинкованное

Тележки спроектированы по системе ZWD3 - CAD/CAM с модулем расчета действующих сил.

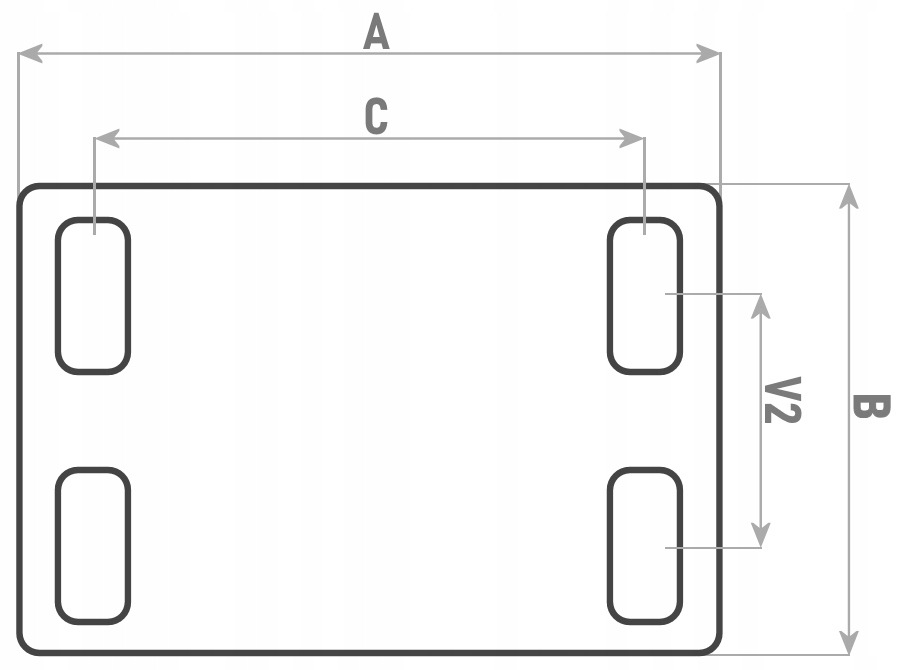

Установочные размеры тележки:

A: 210 мм

B: 120 мм

C: 170 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на штырях, идущих от скамейки.

Гнездо обгонное с роликами.

• ролики, направляющие створку ворот.
• отверстия для отвода воды.
• гальваническое покрытие.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума, а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов заглушки предотвращает ее отсоединение.

Верхний ролик с уголком

На выбор (уточняйте в комментариях)

• 33 мм с подшипниками для кесарева сечения 40/40/3 (у нас включите этот, если в примечаниях не указано другое)
• 43 мм с подшипниками для U-образного сечения 50/50/3
• 25 мм для U-образного сечения 30/30/2
• 35 мм для П-образного сечения 40/ 40/2

НА ДРУГИХ АУКЦИОНАХ БЕСПЛАТНО ПРЕДОСТАВЛЯЮТСЯ 6-РОЛИКОВЫЕ ТЕЛЕЖКИ С ДОПОЛНИТЕЛЬНОЙ ВЕРХНЕЙ РУЧКОЙ 40 ИЛИ 60 мм И ДОПОЛНИТЕЛЬНОЙ КРЫШКОЙ.
