КОМПЛЕКТ С СОЛНЕЧНОЙ ПАНЕЛЬЮ 175 Вт, АККУМУЛЯТОРОМ 110 Ач И РЕГУЛЯТОРОМ 10 А

Victron Energy известна своим высоким мировым качеством. Помимо солнечных панелей, голландский производитель предлагает целый ряд фотоэлектрической продукции и специализированных решений. Компания является абсолютным лидером на фотоэлектрическом рынке и известна своими инновационными решениями.

1 СОЛНЕЧНАЯ ПАНЕЛЬ 175ВТ, ПОЛИКРИСТАЛЛИЧЕСКАЯ

Солнечные панели, предлагаемые нашей компанией в диапазоне мощностей от 20Вт до 175Вт, представляют собой монокристаллическую и поликристаллическую структуру. Это означает, что все они изготовлены из однородного кремния и характеризуются однородным темным цветом. Модули такого размера относятся к низковольтным и предназначены для работы с ШИМ-регуляторами зарядки и регуляторами MPPT. Все модули заключены в жесткую алюминиевую раму с монтажными отверстиями и покрыты закаленным стеклом, устойчивым к царапинам и граду. Используемое стекло имеет высокое качество с низким содержанием оксида железа и характеризуется высочайшим светопропусканием.

Фотоэлектрические панели этого типа лучше всего использовать в системах светодиодного освещения, питании кемпингов, рекламном освещении или в качестве зарядные устройства для всех типов устройств. Для более высоких мощностей панели, начиная с 50Вт, можно использовать преобразователь напряжения и получить напряжение 230В. Разумеется, условием является использование гелевого или AGM аккумулятора емкостью минимум 33Ач. Модуль завершается распределительной коробкой с кольцевым разъемом М6. Через 30 лет эффективность панели не должна быть ниже 80 % от первоначальной.

Солнечная панель 175 Вт, поликристаллическая

• Модель: 175 Вт
• Макс. мощность. [Вт]: 175
• Макс. напряжение. Vmp [В]: 19,4
• Макс. ток. Imp [A]: 9,03
• Напряжение холостого хода Voc [В]: 23,7
• Ток короткого замыкания Isc [A]: 9,89
• Макс. напряжение системы [В]: 1000
• Диапазон рабочих температур [°C]: от -40 до 85

Механические параметры

• Длина [мм]: 1485
• Ширина [мм]: 668
• Глубина [мм]: 30
• Вес [кг]: 11
• Терминал: MC4

Жизнь клетки

• Мощность через 19 лет [%]: 90
• Мощность через 30 лет [% ] : 80
• Страна происхождения: Нидерланды

1 гелевая батарея 110 Ач, 12 В VICTRON ENERGY

Все гелевые аккумуляторы Victron Energy имеют высочайшее мировое качество и предназначены для профессиональных солнечных систем, работающих на островах. Батареи VE обеспечивают очень высокую эффективность в сочетании со сроком службы до 12 лет. Голландская компания Victron Energy, известная своим профессиональным подходом к системам возобновляемой энергии, предлагает продукцию, которая по классу превосходит общедоступные гелевые батареи. Решив приобрести данную серию продукции, вы выбираете стабильность и безаварийную работу на долгие годы. Гелевые аккумуляторы характеризуются высоким КПД при низком токе разряда. В такой ситуации они могут выпустить больше груза, чем номинально накопили. Мы рекомендуем гелевые аккумуляторы Victron Energy для всех профессиональных солнечных энергетических систем.

Гелевой аккумулятор Victron 110 Ач, 12 В

• Модель: Victron Energy 110 Ач, 12 В
• Рабочее напряжение [В]: 12 В
• Емкость [Ач] : 110 Ач
• Напряжение зарядки в циклическом режиме [В]: 14,1–14,4 В
• Напряжение зарядки в режиме ожидания [Вт]: 13,5–13,8 В
• Напряжение хранения [В]: 13,2–13,5 В
• Размеры ШxВxГ [мм]: 330x171x220
• Вес [кг]: 33 кг

Батарея долговечность

• 1500 циклов при разряде 20 %
• 600 циклов при разряде 50 %
• 400 циклов при разряде 80 %
• расчетный срок службы 12 лет в режиме FLOAT

1 РЕГУЛЯТОР ЗАРЯДКИ 10А 12В/24В ЖК-дисплей VICTRON

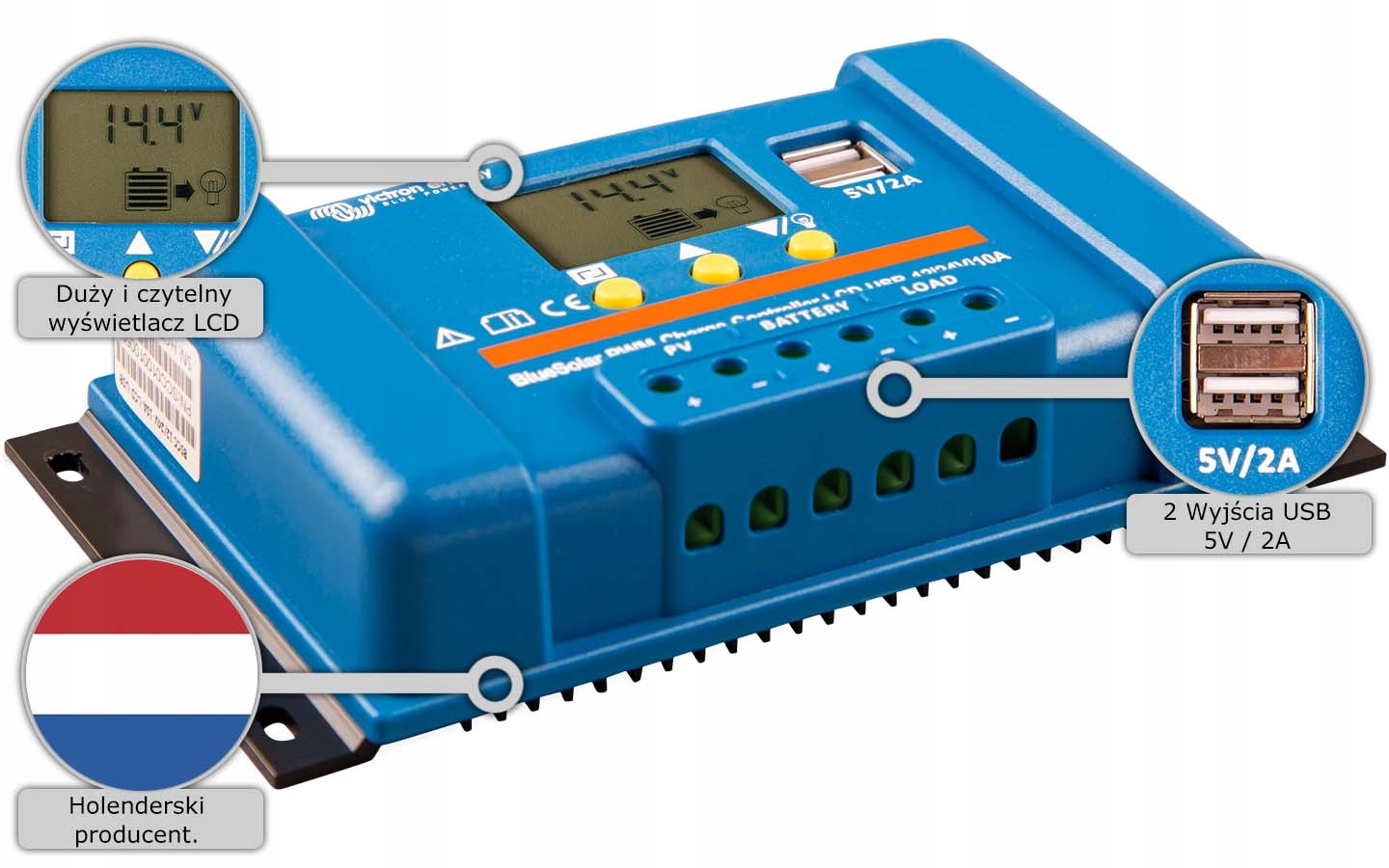

Victron Energy USB-LCD-контроллеры PWM Light, доступные в трех вариантах мощности: 5А, 10А и 20А, предназначены для небольших фотоэлектрических систем, заряжающих гелевые аккумуляторы с панелью мощностью до 160 Вт. Они оснащены четким ЖК-дисплеем, позволяющим анализировать всю систему и вводить ряд настроек. Одним из них является возможность выбора типа используемого аккумулятора. Регулятор легкий и компактный и в то же время предлагает исключительно большой объем данных для анализа и эффективную систему зарядки аккумулятора.

Примечательно наличие двух USB-выходов 5В 2А, которые позволяют одновременно заряжать два смартфона с помощью высокие энергетические потребности. Еще одна полезная опция — управление освещением день/ночь. После обнаружения сумерек контроллер может включить питание и выключить его на рассвете. Регулятор имеет полную защиту как от обратного тока панелей, так и от слишком высокого зарядного напряжения. Обеспечивает работу как с аккумуляторами 12В, так и с комплектом аккумуляторов с рабочим напряжением 24В.

Регулятор зарядки 10А, 12В/24В, ЖК-дисплей

• Модель: PWM Light LCD-USB, 10А
• Напряжение аккумулятора [В]: 12В или 24В (авто)
• Максимальный ток нагрузки [А]: 10 А
• Автоматическое отключение аккумулятора: ДА
• Максимальное напряжение [В] солнечной панели: аккумулятор 12 В -> аккумулятор 28 В, 24 В -> 55 В
• Собственное потребление: <10 мВт
• Абсорбционная зарядка: заводская настройка: 14,4 В/28,8 В
• Постоянная зарядка: заводская настройка: 13,7 В/ 27,4В
• Отключение при разряде: 11,2В/22,4В
• Включение после зарядки: 12,6В/25,2В
• USB: 2 х 5В, 2А
• Гибкий алгоритм зарядки: Да
• Рабочая температура: -35С – +60С

Размеры и защита

• Размеры ШхВхГ [мм]: 96 x 169 x 36 мм
• Вес [кг]: 0,15 кг
• Монтаж: вертикальное настенное крепление, предназначено для использования внутри помещений
li>
• Класс защиты: IP65.
• Защита: от обратной полярности батареи (предохранитель), слишком высокой температуры, короткого замыкания на выходе.

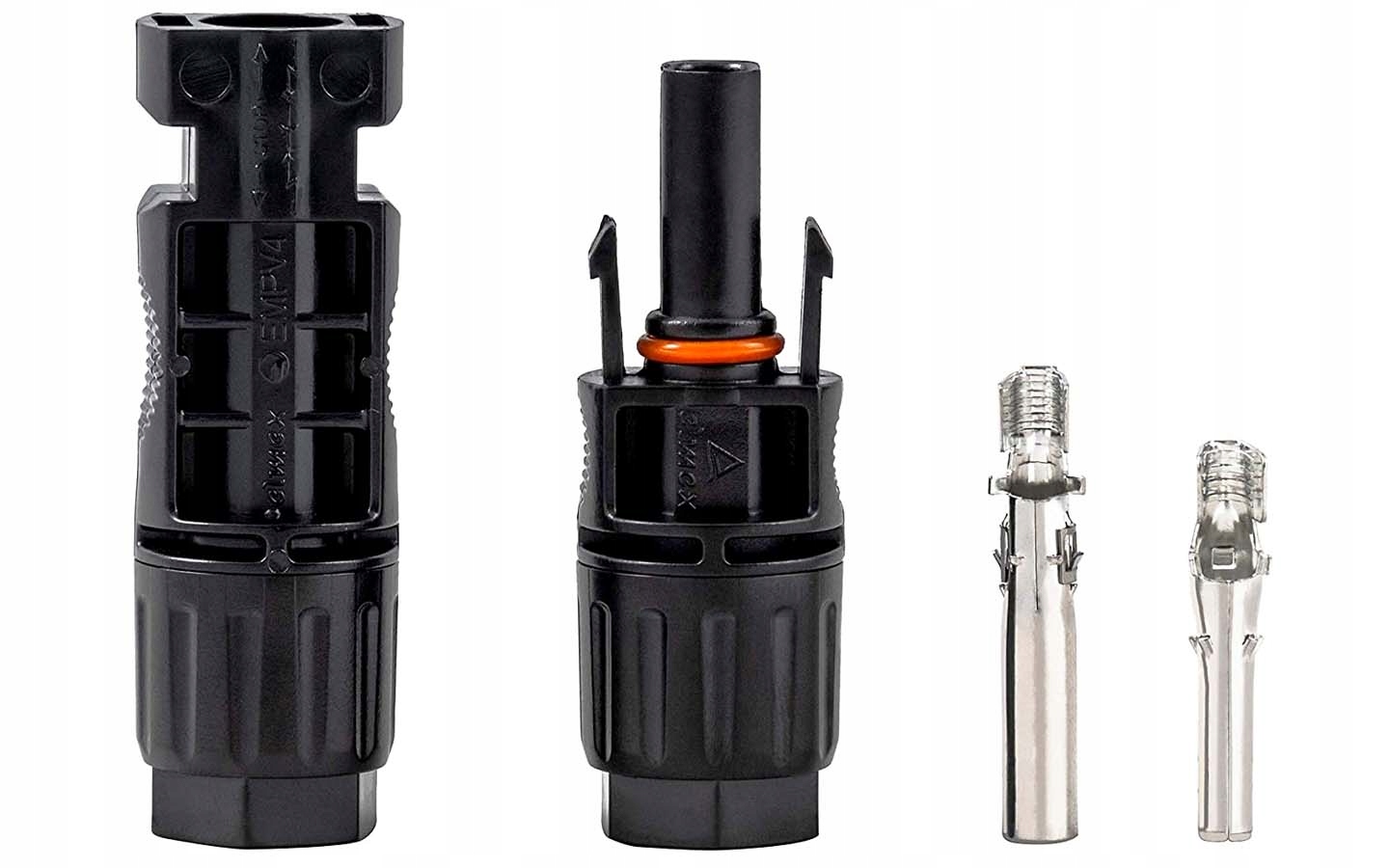

ПОСЛЕДОВАТЕЛЬНЫЙ РАЗЪЕМ MC4

В каждый комплект входит набор разъемов MC4, обеспечивающих герметичное соединение солнечной панели с контроллером зарядки. Продаваемые нами панели оснащены разъемами MC4, обеспечивающими простое и быстрое монтажное соединение. Использование разъема MC4 гарантирует энергосберегающее соединение и возможность быстрого отключения солнечной панели от системы при необходимости.

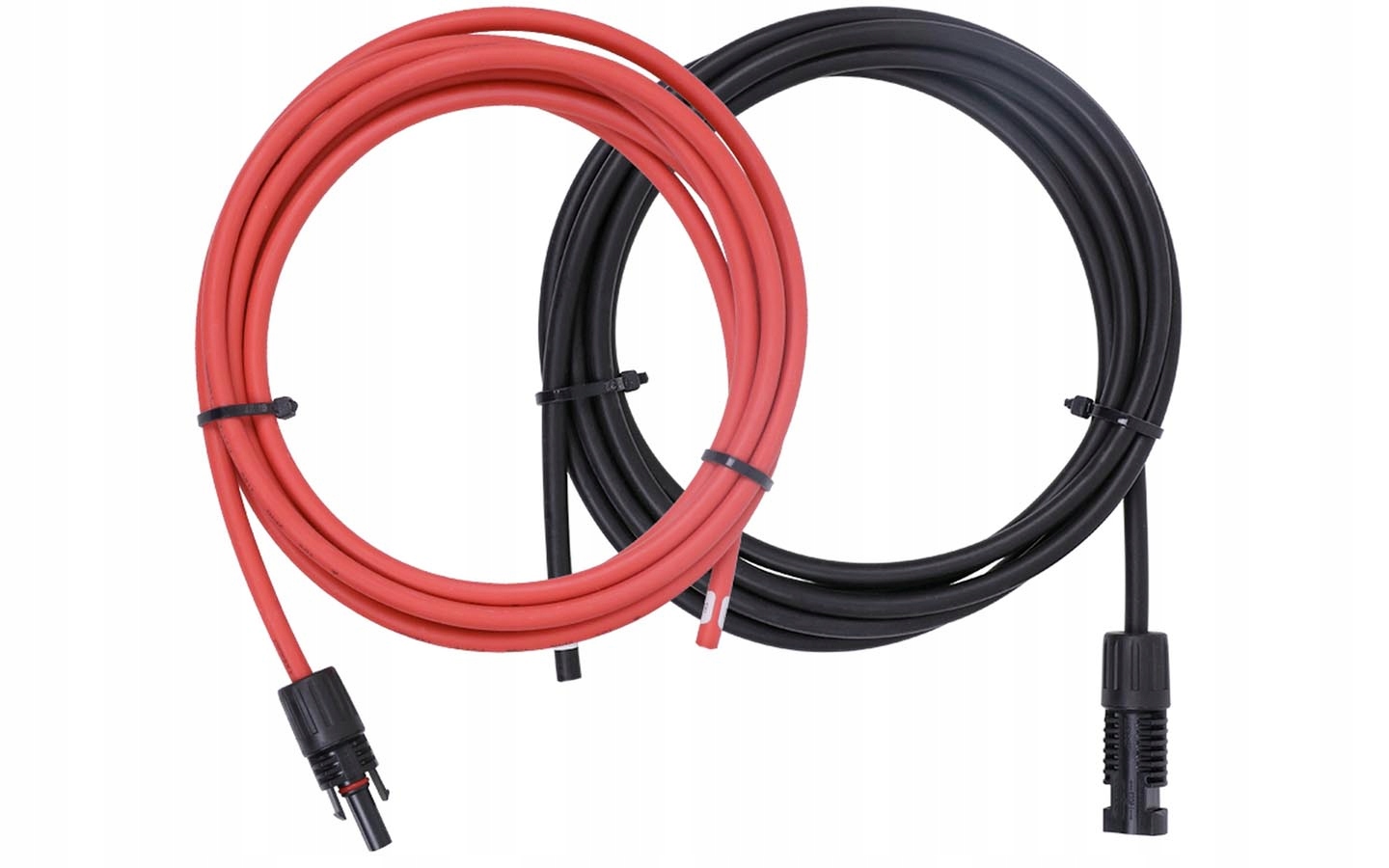

Кабель для подключения установки 2,5мм2/4мм2 - 5м

В наших комплектах есть кабель, позволяющий подключить солнечную панель к контроллеру. На кабеле имеется разъем MC4, позволяющий эффективно подключить панель к контроллеру заряда. Для комплектов, содержащих батарею, мы прикрепляем разъем к клеммам батареи на другом конце кабелей. Обрезав кабель, можно выполнить подключение панели к контроллеру и от контроллера к аккумулятору.

В комплектах с панелями мощностью от 5 Вт до 50 Вт имеется кабель LGY сечением 1,5 мм2. Комплекты с солнечными панелями большего размера оснащены солнечным кабелем с двойной изоляцией, устойчивым к ультрафиолетовому излучению, диаметром 4 мм2. В каждый комплект входят 5 метров черного кабеля и 5 метров красного кабеля.
