ТЕРМОСТАТИЧЕСКИЙ КОМПЛЕКТ

УГЛОВОЙ С ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКОЙ

МИНИ 2 ПРОВ ГОЛОВКИ

Применение:

• Угловое соединение для подключения радиаторов в системе центрального отопления
• Термостатическая головка разработана в соответствии со стандартом PN-EN-215 для регулирования количества тепла в помещении.
• Клапаны из никелированной латуни, резьбовые соединения оснащены уплотнительным кольцом, клапаны совместимы с другими головками из предложения INVENA.
• Комплект с предварительной настройкой

Головка также совместима с клапанными вставками таких производителей, как: Ferro, Idmar,Perfexim, Danfoss, Herz, Schloser.

Технические данные:

• Тип головки: жидкостная
• Резьба головки; M 30×1,5
• Длина головки: 75–80 мм
• Максимальная рабочая температура: 110°C
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Диапазон регулировки: 6–28 °C
• Диапазон настройки: от 16°C до 28°C
• Кат. № CD-74
• Цвет ручки белый

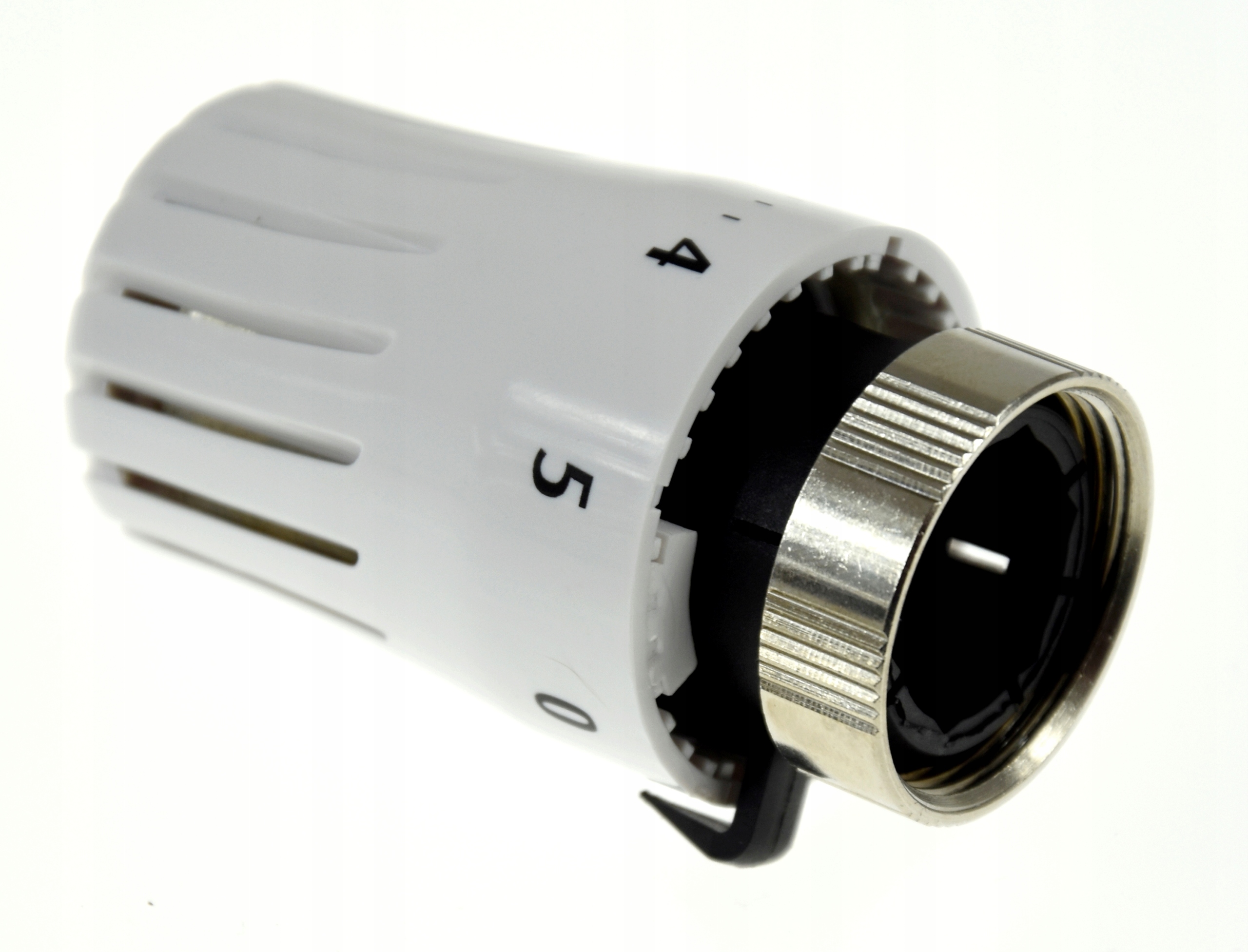

Термостатическая головка:

• для непосредственного монтажа на компактные радиаторы со встроенным вентилем
• z присоединительная резьба M30 x 1,5
• с датчиком жидкости
• с автоматической защитой от замерзания установка центрального отопления
• Для регулирования температуры радиаторов в установке центрального отопления
• Термостатическая головка предназначена в соответствии со стандартом PN-EN-215-2005 для регулирования количества тепла в помещении. Отвечает потребностям многоквартирного дома.

Головка подходит для термостатических вставок М30×1,5 и клапанов таких компаний, как: Ferro, Idmar, Perfexim, Purmo,Danfoss, Herz, Schlosser.

Технические данные:

• Диапазон регулирования температуры 6-28˚C
• Применимо ко всем термостатическим клапанам с резьбой M30x1,5
• Тип головки: жидкостная
• Максимальная рабочая температура: 110°C
• Максимальное рабочее давление: 1,0 МПа (10 бар)
• Длина 78 мм,
• Клапаны из никелированной латуни, резьбовые соединения с уплотнительным кольцом
• Форма корпуса УГЛОВАЯ
• Цвет ручки: белый
• Кат. № CD-74-K15

Как происходит первоначальная настройка?

• Длинные ответвления от основного кабеля питания, ведущие к дальнейшим радиаторам, характеризуются более высоким гидростатическим сопротивлением по сравнению с более короткими участками. Именно эти различия мы и хотим уравнять с помощью клапана. Если наша установка включает в себя несколько радиаторов одинакового размера, находящихся на разном расстоянии от основной трубы, то установка самого дальнего радиатора должна быть максимально открытой. Чем ближе радиатор к котлу, тем начальная настройка должна быть ниже. Таким образом мы добьемся выравнивания расхода теплоносителя через отдельные радиаторы. Аналогичная ситуация возникает и в случае использования радиаторов разного размера в одной установке. Чем больше радиатор, тем выше значение настройки - чем оно меньше, тем оно ниже.

Оборудование:

• Термостатическая головка INVENA CD-74
• Угловой термостатический радиаторный клапан
• Угловой обратный радиаторный клапан
• Квитанция или F V
