КОМПЛЕКТ ТЕЛЕЖКИ ДЛЯ ОТКАТНЫХ ВОРОТ 70х70 60.070.03

Комплект тележек для ворот профиля 70 (70х70х4мм) с необходимой фурнитурой для самонесущих откатных ворот.

В КОМПЛЕКТ ВХОДИТ:

• 2x 5-роликовые поворотные каретки для профиля 70
• 1x направляющий ролик с торцом для профиля 70
• 1 направляющий ролик (диаметр на выбор: fi 25, fi 30, fi 33, fi 35, fi 40)
• 1x верхняя ручка ворот (на выбор: для профиля 40, 50, 60, 80)
• 1x нижняя рампа для профиля 70
• 1 угловой кронштейн для направляющего ролика

5-роликовая, качающаяся тележка для откатных ворот. Подходит для профиля ворот (на направляющей) 70х70х4мм. Тележка имеет двойное основание, регулируется. вертикально и горизонтально. Одно из оснований меньше, другое больше, что обеспечивает лучшую устойчивость тележки. Имеет 5 металлических роликов с подшипниками (в том числе один горизонтальный). Благодаря повороту (поперечному перемещению) тележка может адаптироваться к неровностям профиля ворот. Монтажное основание (дно) тележки размерами: 180х120 мм имеет 4 отверстия типа «бобинка». включение регулировки горизонтального положения. "Верхнее" основание, позволяющее вертикальную регулировку, имеет размеры: 120х100мм. Расстояние между отверстиями (от центра до центра): длина 40 мм, ширина 60 мм. Тележка крепится к основанию с помощью штифта и листов.

Спецификация:

•Антикоррозийная защита. защита: гальванически оцинкованная

• штырь, соединяющий основания: М14

• диаметр роликов: fi 60.5

Изделие оцинковано и обеспечивает отличную защиту от коррозии.

Ролик направляющий (обгонный, опорный) с торцом - маскирующей заглушкой, размерами 70х70, подходит для профиля 70. Обгонный ролик устанавливается в начале направляющей откатных ворот, передвигается на перегонная ручка (розетка), которой крепится к стойке ворот. Ролик стабилизирует начало ворот и распределяет их вес, тем самым разгружая тележки, тем самым продлевая срок их службы.

Наши накатные катки оцинкованы, что делает ихдолговечными и устойчивыми к погодным условиям.

Пластиковый направляющий ролик для откатных ворот служит для стабилизации ворот (рейки) в вертикальном положении. Полиамидные направляющие ролики характеризуются низким сопротивлением качению , что облегчает ввод ворот в ручку и дополнительно минимизирует шум при закрытии и открытии ворот.

Черный ролик с крепежный винт.

На выбор:

• фи 25мм (для кесарева сечения 30х30х1 0,5 мм),
• fi 30 мм(для кесарева сечения 30x30x1,5 мм или 35x35x2 мм)
• fi 33 мм(для C- сечение 40х40х3мм),
• fi 35мм (для С-образного сечения 40x40x1,5мм или 40x40x2мм)
• fi 40мм (для C) -сечение 50х50х3мм или 50х50х4мм)

Сообщите, пожалуйста, в сообщении продавцу, какой рулон должен быть в комплекте. Если информация не будет предоставлена, отправим рулон диаметром 40.

Верхняя ручка для откатных ворот, самонесущих и рельсовых ворот, стабилизирующая ворота в вертикальном положении после закрытия, без возможности бокового перемещения.

Ручка имеет прорезиненные ролики. диаметр 40 (60,049) снижение шума при закрывании ворот, а также резиновый бампер, защищающий от повреждений.

Ручка на выбор:

• для профиля 40мм (42мм)
• для профиля 60мм (62мм)
• для профиля 80мм(82мм)

Сообщите, пожалуйста, в сообщении продавцу, какая ручка должна быть в комплекте. Если информация не будет предоставлена, вышлем держатель для профиля 40мм (42мм).

Держатель рампы 70

Ручка нижняя откатных ворот под рельс 70х70

Он используется для стабилизации и поддержки ворот в закрытом положении. Предотвращает перемещение ворот при сильном ветре. Распределяет вес ворот между тележками и ручкой, тем самым продлевая срок службы тележек для ворот.

Ручка имеет резиновый амортизатор, защищающий от повреждений.

Изделие оцинкованное, устойчивое к погодным условиям и коррозии.

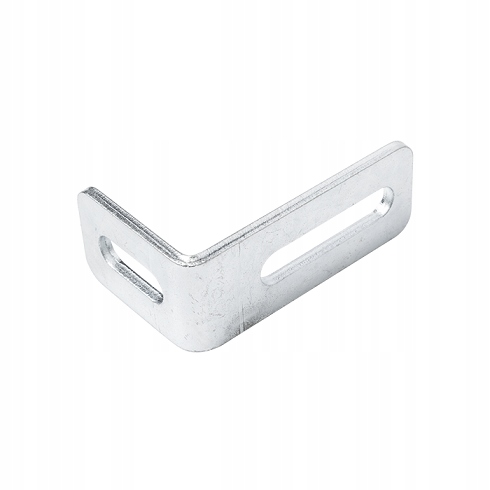

Уголок для направляющего ролика, размеры 40х60х100мм. Благодаря качественному материалу и прочной конструкции наш уголок обеспечивает долговечную и эффективную работу.

Угловой профиль имеет форму буквы «Г», что облегчает его монтаж и обеспечивает надежное соединение с рамой или конструкцией, к которой он крепится.

Безопасно и плавное ведение подвижных элементов – гарантия удовлетворения и комфорта использования.

Изделие оцинкованное, прекрасно защищает от атмосферных воздействий и коррозии.
