Тележка 5-роликовая "макс" только у нас:

- платформа 250 мм

- ролик с усиленным на 60% подшипником 6304.

Мы производим коляски уже 20 лет.

Предложение на нестандартную коляску без компромиссов в качестве, называемую нами «большая, сильная пятерка». ":

• большая платформа длиной 250 мм.
• удлиненная стрела тележки = большее расстояние между роликами = более устойчивая работа ворот
• роликовый подшипник с креплением Seger
• 2RS уплотнение подшипника с бутиловыми крышками, что влияет на долговечность роликов .
< /ul>

РОЛИКИ предназначены для установки подшипников большего размера 6304. Использование такого подшипника приводит к увеличению на 60 % способности нести осевую и радиальную нагрузку. нагрузки.

Изготовлен в стандарте «под подшипник» (точность 0,01 мм), точно смонтирован (подшипник запрессован прессом, так называемая «сто с плюсом» ") и фиксируется стопорным кольцом Seger.

Это более дорогое в производстве решение, но оно на 100% исключает неблагоприятное явление вращения подшипника и выпадения его из ролика из-за осевое усилие.Кольцо изготовлено из улучшенной стали и смонтировано в точно (профессионально) вырезанном канале.

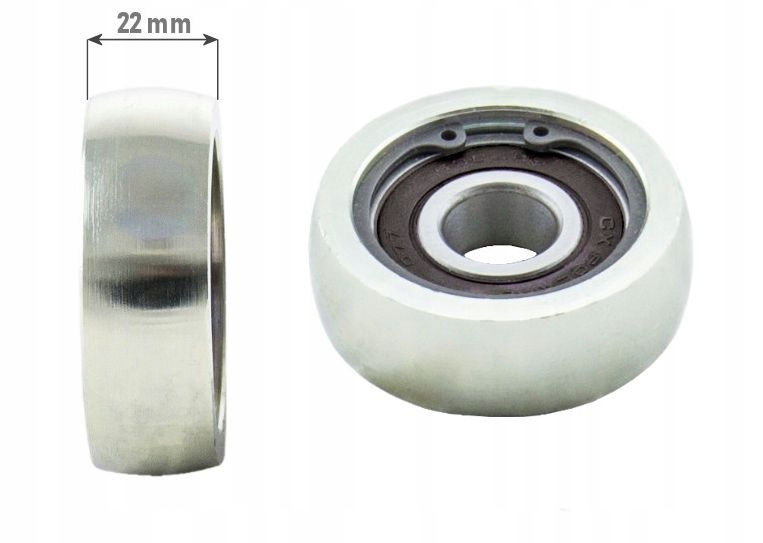

ТРЕК с увеличенной шириной 22 мм (стандарт рыбы 16-17 мм). ) в форме идеальной дуги, что значительно упрощает эксплуатацию ворот.

Обозначение: ZL.WBR.5B.80x5.S52

В комплект для рельса 80x80x5 мм входят:

• 2 регулируемые маятниковые тележки 5 роликов
• 1 приводная головка
• 1 приводной ролик
• 1 направляющий ролик с угловым кронштейном (на выбор. Все варианты в конце реклама)
• li>
• верхняя ручка (на выбор)
• пластиковый колпачок

Вес комплекта 20,6 г. кг

Назначение комплекта:

• Вес ворот: до 800 кг
• Входной свет: 4-7 м

ВНИМАНИЕ!

Пожалуйста, проверьте размеры вашего рельса (профиля) тщательно. Эти размеры определяются путем указания длины стороны на внешней стороне профиля и толщины стенки, измеренной штангенциркулем.

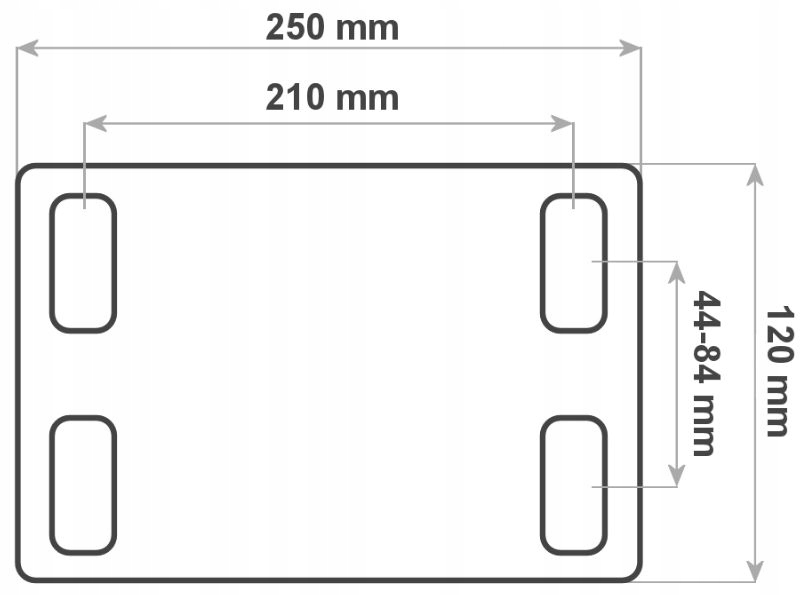

Установочные размеры тележки:

A: 250 мм

B: 120 мм

C: 210 мм

V2: 44–84 мм регулировка на бобах (отверстия 39 × 18 мм)/диапазон расстояния между штифтами в бетоне. p>

Платформы с бобышками, благодаря которым положение коляски можно регулировать во всех плоскостях на шпильках, идущих от скамейки.

Установить элементы:

2x тележка WBR.5B.80x5.S52

• Вес ворот: до 800 кг
• Входной свет: 4 - 7 м
• Ролики: Ø68,5 мм × 22 мм, стальные, в форме идеальной дуги
• Платформа: регулируемый, 250 × 120
• Роликоподшипник: 6304 2RS, скрепленный кольцом Зегера
• Покрытие: гальваническая оцинковка

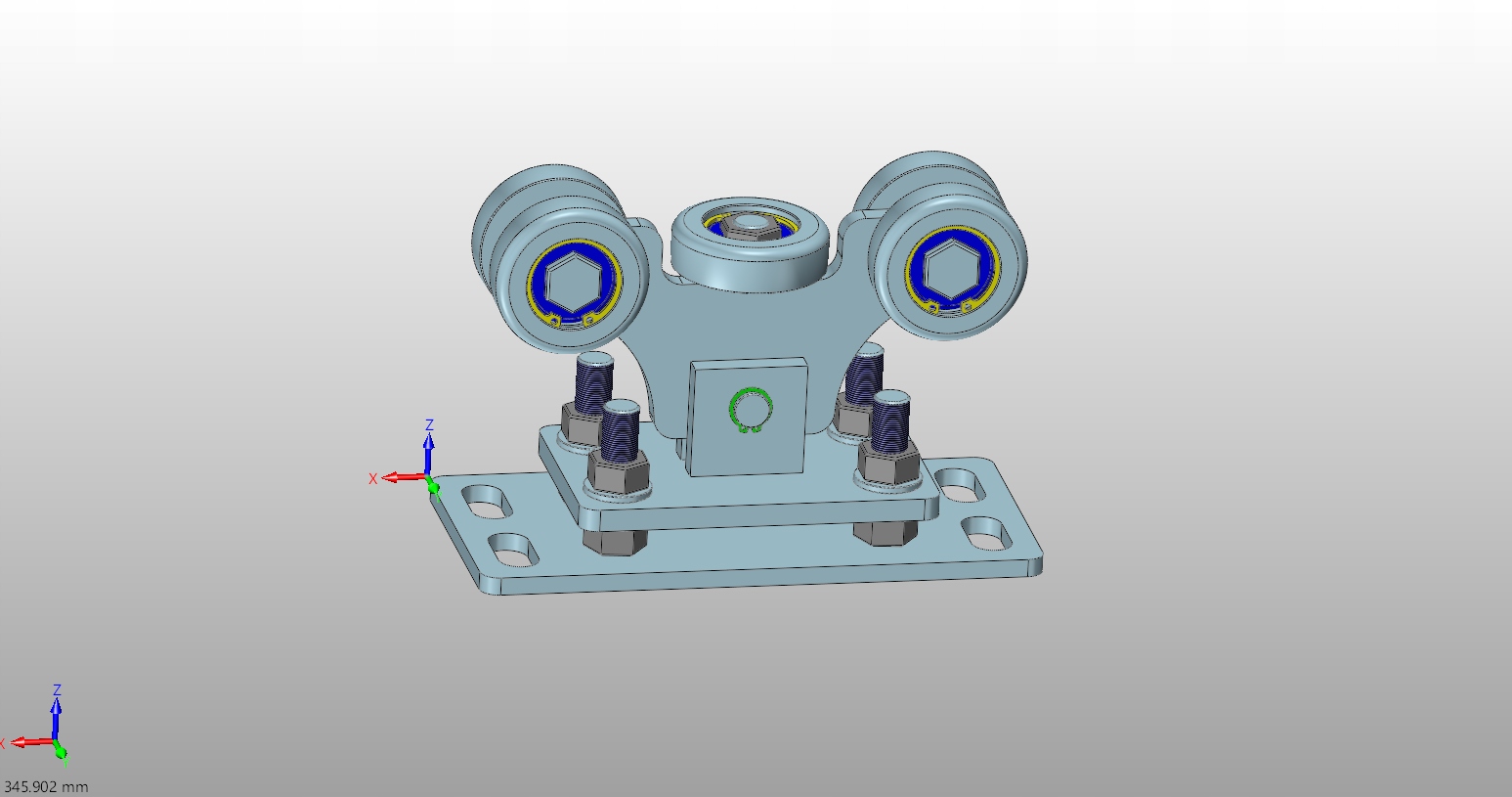

Тележки, спроектированные в системе ZWD3 - CAD/CAM, с модулем расчета сил, действующих на корзина.

Заполненное гнездо.

В гнезде есть отверстия для отвода воды.

Помните! Соберите розетку и ролик так, чтобы ролик четко скользил по розетке (слегка приподняв ворота). Это снижает нагрузку на тележки при закрытых воротах. Из практики мы знаем, что ворота закрыты в 99% случаев для 99% клиентов. Облегчая нагрузку на тележки, вы продлеваете срок их службы!

Обгонный ролик с колпаком и бампером, установленный в ходовой рельс.

Его задача — поддерживать вес ворот в состоянии «ворота закрыты».

Благодаря бамперу ворота останавливаются без дополнительного шума., а сила «удара» снижается.

Это обкатной ролик нашего производства, в котором ролик установлен на штифте. крепятся кольцом Зегера (не обжатым, без защиты, как у большинства роликов на рынке). Это исключает риск выбивания штифта. Это дает возможность в случае возникновения проблем демонтировать и заменить сам ролик.

Крепежные винты «заходят» в заклепку-гайку с длинной резьбой (10 мм, в отличие от конкурентов, резьба только в пластина толщиной 3-4 мм), что обеспечивает устойчивость монтажного соединения.

Прочный сварной шов колпачка предохраняет его от отсоединения.

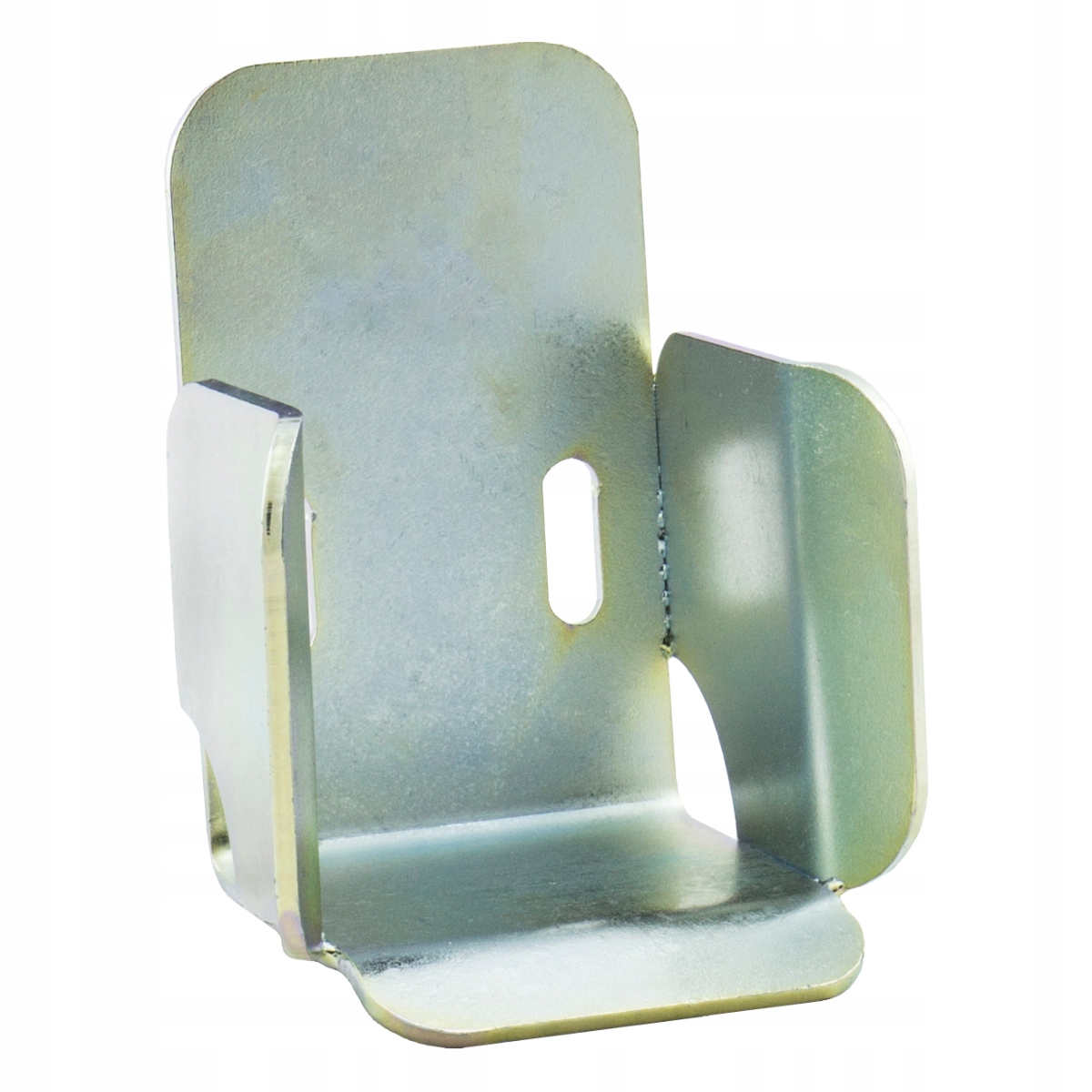

Захват верхний

Бесплатный, на выбор (уточняйте в комментариях):

• 40 мм (включаем этот, если в комментариях не указан)< /li>
• 60 мм

Захват стабилизирует раму ворот в верхней части стойки. Особенно полезно для современных массивных ворот.

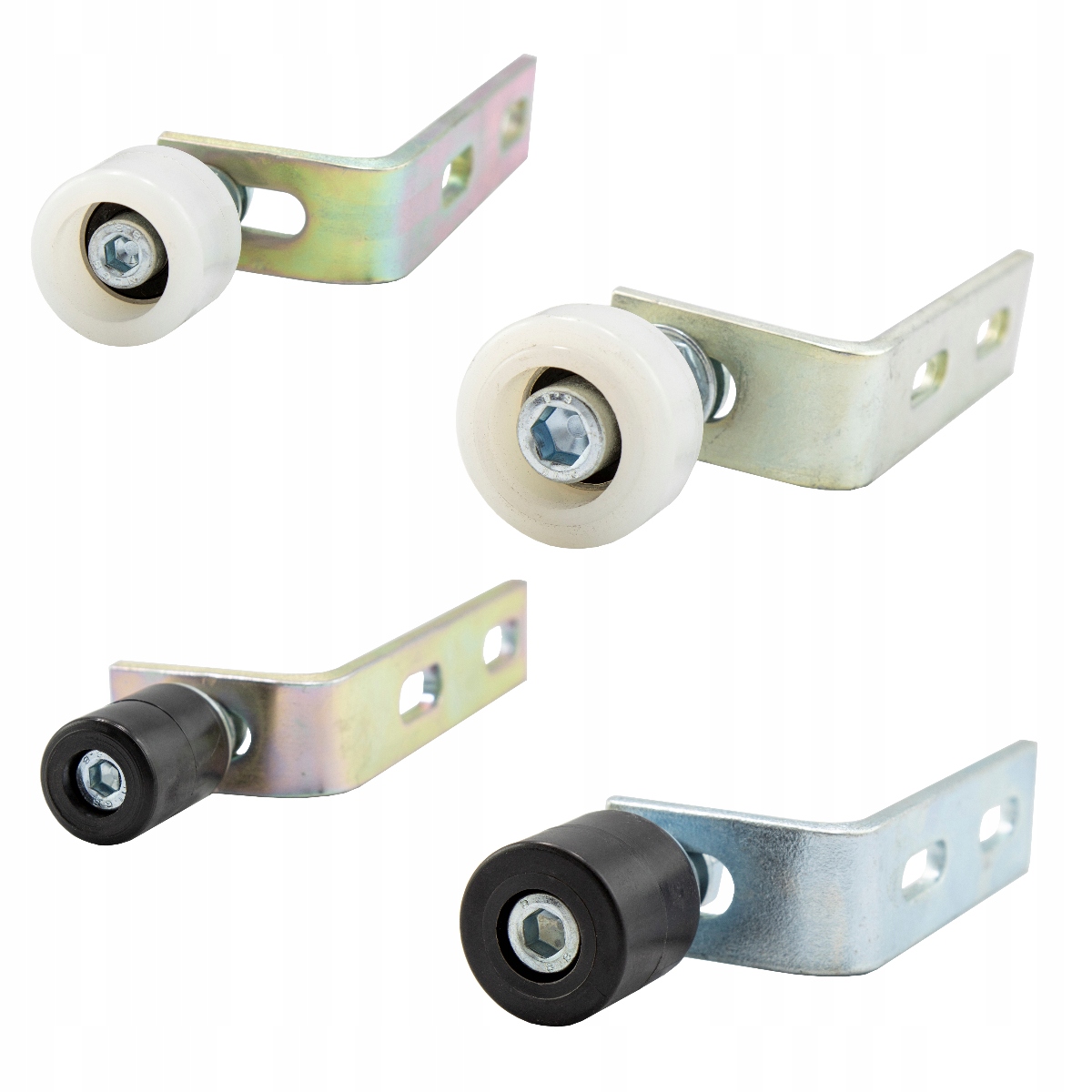

Верхний ролик с угловым кронштейном

Бесплатно на выбор (укажите в примечаниях)

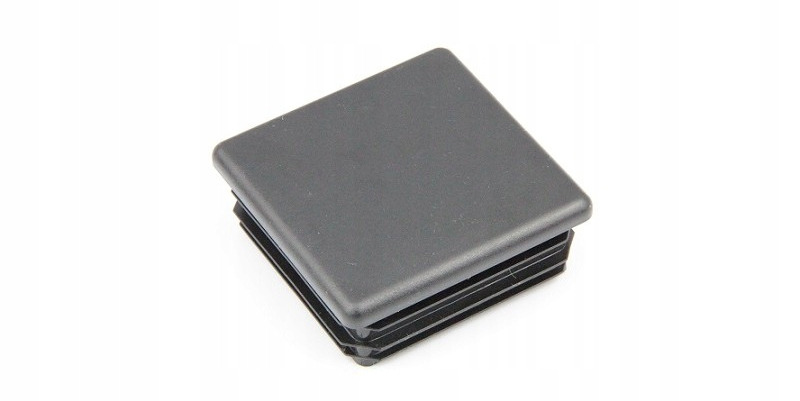

Пластиковая заглушка

Для установки на другом конце рельса – со стороны газона. Защищает от грязи и снега, которые, попадая в рельс и замерзая, могут отрицательно сказаться на плавности работы ворот.

В других наших предложениях Allegro множество типов тележек:

• 5-роликовые
• 6 роликов
• 8 роликов
• 9 роликов
• < б>10-роликовые

для ворот различных размеров.
