КОМПЛЕКТ НАРУЖНОГО КОРПУСА Makita. ДЛЯ DRT50 144661-7

/ Внешний корпус / корпус двигателя Makita для аккумуляторного фрезерного станка DRT50

НАРУЖНЫЙ КОРПУС В КОМПЛЕКТЕ

• Производитель: Makita
• Код производителя: 144661-7
• Позиция на схеме: 18 - DRT50

Применение:

Акумуляторный фрезерный станок

• DRT50

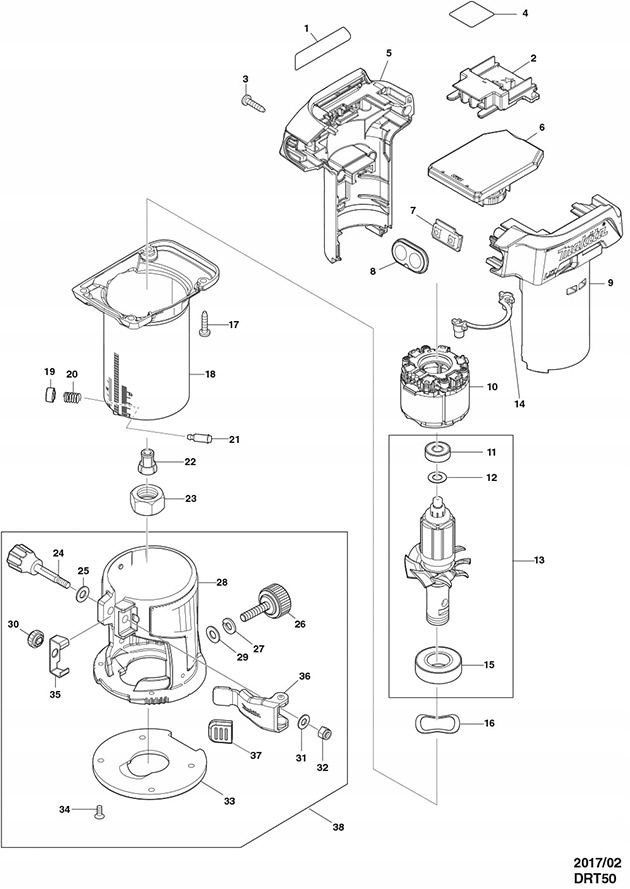

Перечень запчастей для DRT50

Позиция на схеме, Каталожный номер, Описание, Количество

001 ; 853N00-1 Паспортная табличка DRT50 ; 1

002 ; 643874-2 Зажим ; 1

003-1 ; 265B67-9 ВИНТ 4X18 ; 4

004 ; 853N19-0 Этикетка с серийным номером DRT50 ; 1

005 ; 183Г76-5 Корпусной комплект ; 1

С10 ; 263005-3 Резиновая палочка 6 ; 2

006-2 ; 620L08-6 КОНТРОЛЛЕР А; 1

007 ; 632К92-3 Переключатель ; 1

008 ; 144662-5 Комплект пластин переключателей; 1

009 ; 183Г76-5 Корпусной комплект ; 1

С10 ; 263005-3 Резиновая палочка 6 ; 2

010-1 ; 629B72-4 СТАТОР ; 1

011 ; 210017-7 ШАРИКОВЫЙ ПОДШИПНИК 607DDW ; 1

012 ; 253186-1 Шайба 7 ; 1

013 ; 519449-8 Комплект крыльчатки ; 1

014 ; 620721-4 Схема светодиода; 1

015 ; 210301-0 ШАРИКОВЫЙ ПОДШИПНИК 6003DDW ; 1

016 ; 253906-3 Волнистая шайба 26 ; 1

017-1 ; 265B67-9 ВИНТ 4X18 ; 4

018-1 ; 144661-7 Корпус двигателя ; 1

019 ; 452468-0 КНОПКА ; 1

020 ; 233127-3 Пружина сжатия 7 ; 1

021 ; 256437-1 Шпилька с плечевым воротником 4 ; 1

022 ; 763636-3 Цанговый конус 6 мм ; 1

023 ; 763615-1 Цанговая ГАЙКА ; 1

024 ; 265792-0 Винт с накатанной головкой M5X35 ; 1

025 ; 941151-9 Шайба 6 ; 1

026 ; 265763-7 Винт с накатанной головкой M6X25 ; 1

027-1 ; 253428-3 ПРУЖИННАЯ ШАЙБА 6 ; 1

028 ; 142403-3 Комплект фрезерных лапок; 1

029 ; 941151-9 Шайба 6 ; 1

030 ; 227262-7 Шестерня 16 ; 1

031 ; 941101-4 Шайба 5 ; 1

032 ; 252103-8 ШЕСТИГР. КОНТРГАЙКА М5-8 ; 1

033 ; 454842-8 Защита основания ; 1

034 ; 912112-6 Винт с потайной головкой M4X10 ; 4

035 ; 346392-6 Кулачковая пластина ; 1

036 ; 163524-8 Комплект стопорных рычагов ; 1

037 ; 424396-9 РЕЗИНОВАЯ КОЛПАЧКА ; 1

038-1 ; 196613-4 Комплект фрезерных лапок; 1

039 ; 620L09-4 КОНТРОЛЛЕР Б ; 1

040 ; 652119-7 ВИНТ M2X6 ; 6

А01 ; 122965-7 ПРЯМАЯ НАПРАВЛЯЮЩАЯ В СБОРЕ ; 1

С10 ; 252649-4 ГАЙКА с накатанной головкой M6 ; 1

С20 ; 266339-3 Винт с квадратным хвостовиком и плоской головкой M6X20 ; 1

С30 ; 346382-9 Полоса ; 1

А02 ; 195559-1 НАБОР ПЫЛЕВЫХ НАСАДОК ; 1

С10 ; 265774-2 Винт с накатанной головкой M4X19 ; 1

А03 ; 343577-5 ПОМОЩНИК ДЛЯ ШАБЛОНОВ 10 ; 1

А04 ; 763618-5 Цанговый конус 8 мм ; 1

А05 ; 781011-1 Ключ 22; 1

А06 ; 781039-9 Ключ 13; 1

A07B ; 821552-6 Системный кейс (тип 4) ; 1

С10 ; 453974-8 Защелка ; 4

A08B ; 813K57-6 Этикетка DRT50RTJX2 ; 1

А09Б ; 813K58-4 Пластиковая этикетка корпуса DRT50RTJX2 ; 2

А10Б ; 837247-1 Лоток; 1

А11 ; 122703-7 НАПРАВЛЯЮЩАЯ ТРИММЕРА В СБОРЕ ; 1

С10 ; 251471-6 Винт с потайной головкой и пазом M5; 1

С20 ; 265135-6 Винт с потайной головкой M4X10 ; 1

С30 ; 265763-7 Винт с накатанной головкой M6X25 ; 1

С40 ; 265764-5 Винт с накатанной головкой M6 ; 1

С50 ; 317788-8 ДЕРЖАТЕЛЬ НАПРАВЛЯЮЩЕЙ ; 1

С60 ; 324378-0 РОЛИК 11 ; 1

С70 ; 341136-9 Крючок ; 1

С80 ; 941151-9 Шайба 6 ; 1

А12Б ; 195563-0 Комплект монтажного основания ; 1

А13-2Б ; 198987-9 Приставка для угловой фрезы; 1

А14Б ; 153489-2 Комплект ручек 36 ; 1

А15Б ; 195564-8 НАБОР ДЕРЖАТЕЛЕЙ НАПРАВЛЯЮЩИХ ; 1

С10 ; 252649-4 ГАЙКА с накатанной головкой M6 ; 1

С20 ; 256850-3 Тяга 8 ; 2

С30 ; 266339-3 Винт с квадратным хвостовиком и плоской головкой M6X20 ; 1

А16Б ; 194733-8 НАБОР ПЫЛЕВЫХ НАСАДОК ; 1

С10 ; 213022-3 Уплотнительное кольцо 3 ; 2

С20 ; 265774-2 Винт с накатанной головкой M4X19 ; 1

А17Б ; 344364-5 ПОМОЩНИК ДЛЯ ШАБЛОНОВ 16 ; 1

А20Б
