Комплект скамейки трубочиста под металлочерепицу с модулем 350/30

• Длина скамейки: 100 см
• Ширина скамейки: 25 см
• Цвет: Каштан - RAL 3009
• Материал: горячее цинкование и порошковое покрытие b>

Комплект состоит из элементов, представленных на фото ниже, а именно:

• Скамейка (площадка) трубочиста - 1 шт.
• Крепления (люльки) - 2 шт.
• Кронштейны для стальной черепицы - 2 шт.
• Винты - 8 шт.

Важнейшие технические параметры:

Важнейшие технические параметры:

Важнейшие технические параметры:

b>

• Комплект имеет полную регулировку угла установки и подходит для крыш с наклоном от 15° до 45°.
• Скамейка трубочиста изготовлена ​​из стали, которая соответствует требованиям прочности стандарта EN 516. Ширина скамейки 250 мм.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Высший класс анти- защита от коррозии благодаря сочетанию оцинкованной стали и порошкового лака.

Применение: Скамьи и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонной поверхности крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или ремонта на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату ската крыши (горизонтально) и поперек ската крыши (вертикально).

Принцип установки: В зависимости от кровельного покрытия , правильно подобранные кронштейны, которые в сочетании с люльками (также называемыми креплениями) позволяют получить прочное и горизонтальное основание для установки фундамента или ступеньки трубочиста.

Соответствие стандарту EN 516 стандарт: да

Антикоррозийная защита: горячее цинкование и порошковое покрытие

Знак CE >: да

Угол наклона крыши и циркуляция крыши

Ступени и полки дымохода обеспечивают безопасное передвижение по поверхности крыши. Эта кровельная коммуникационная система обеспечивает доступ к дымоходу и антенным устройствам, а также может служить дополнительным путем эвакуации. Угол наклона скамеек и ступенек можно регулировать, правильно прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени дополняют систему каминных уступов и предназначены для создания путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста следует располагать поочередно, чтобы по ним можно было ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона крыши:

• Если наклон менее 30° – ступени следует устанавливать в каждом втором ряду кровли. черепицы, на расстоянии 70 см друг от друга.
• Если уклон превышает 30° – ступени следует устанавливать в каждом ряду черепицы, через каждые 35 – 40 см.

Максимальное расстояние между кронштейнами — 80 см. Минимальное количество кронштейнов на скамейку – две штуки.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

Разрешения, декларации и стандарты

Системы доступа на крышу производятся на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства перемещения по крыше, постоянно прикрепленные к несущей конструкции скатных крыш.

Производитель кровельной коммуникационной системы, предлагаемой Folnet, заявляет о соответствии стандарту в Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам и обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

Доступные цвета:

• RAL 9005 — черный
• RAL 7016 — антрацит
• RAL 7024 — графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый
• RAL 9006 - серебристо-цинковый цвет
• RAL 3009 - каштановый - это то, что вы покупаете на на этом аукционе
• b>
• RAL 3011 - красный
• RAL 6020 - темно-зеленый
• RAL 3004 - вишневый
• /ul>

  Порошковая покраска

  Скамья предлагается в исполнении с порошковой окраской в ​​самых популярных кровельных цветах по палитре RAL.

  Преимущества порошковой окраски:

  • гладкое покрытие, без трещин и потеков
  • антикоррозионное воздействие
  • стойкость к механическим повреждениям
  • термостойкость
  • высокая устойчивость к химическим веществам
  • безвредность для окружающей среды

  Внимание! Учитывайте, что могут быть некоторые отличия между цветами и узорами, видимыми на фотографиях, и реальными материалами. На цвет, видимый на мониторе покупателя, влияют, среди прочего: состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную установку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, и в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой верстаке оставляют запас гладкого неперфорированного материала.

• Противоскользящее покрытие: Верстак трубочиста имеет специально разработанное тиснение. Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

Антикоррозионная защита

В связи с воздействием на элементы кровельных коммуникаций многочисленных атмосферных факторов наши скамейки имеют два покрытия для защиты от коррозии.

Цинковое покрытие

В комплект входит

Адаптация кронштейнов типа BD к моделям металлочерепицы

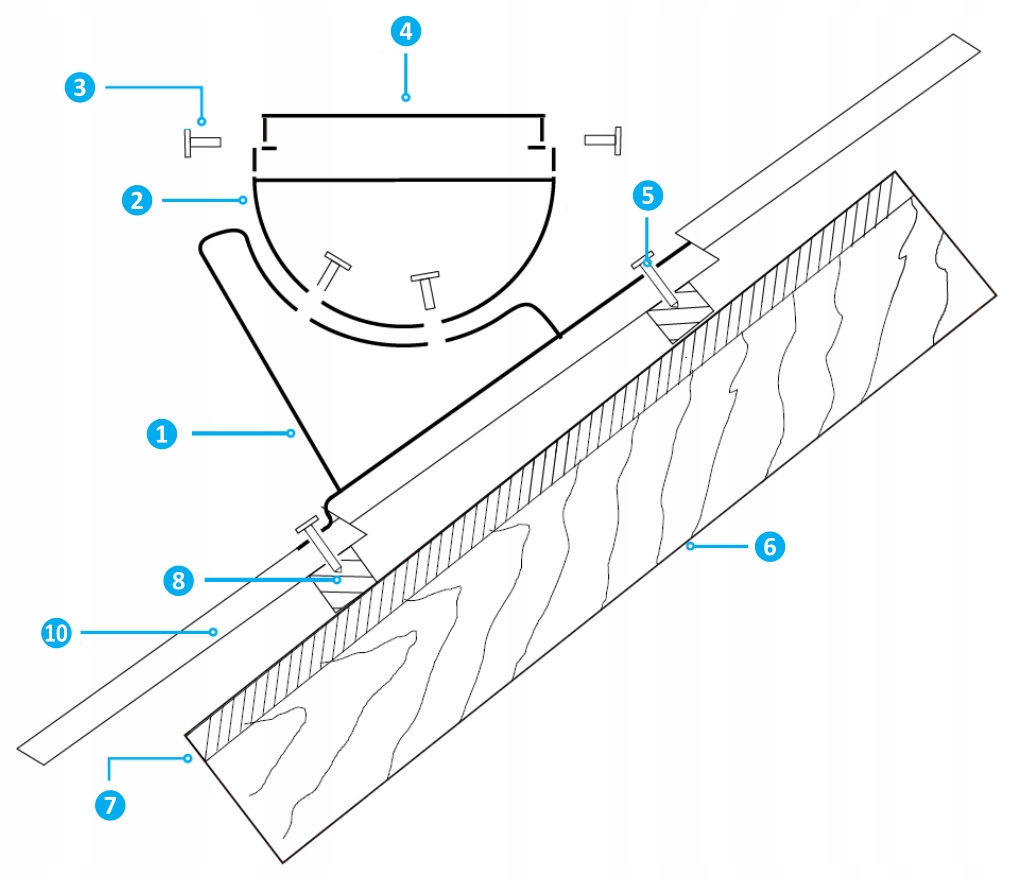

Инструкция по сборке

• 1 - Кронштейн скамейки трубочиста
• 2 - Кронштейн крепления скамейки трубочиста (подставка)
• 3 - Винты
• li>
• 4 - Скамейка для трубочиста
• 5 - Винты
• 6 - Стропила
• 7 - Контробрешетка
• 8 - Обрешетка
• 10 - Кровельное покрытие

Полный стенд трубочиста состоит из опоры для черепицы (1), люльки стола трубочиста (2) и трубочиста скамейка-площадка (4), а комплектная ступень трубочиста состоит из кронштейна черепицы (1) и ступеньки трубочиста.

В зависимости от типа металлочерепицы существуют кронштейны с соответствующим модулем, соответствующим модулю металлочерепицы, например BD350/20, однако основные правила установки одинаковы для всех типов кронштейнов.

• Кронштейн (1) по линии стропил лучше всего прикрепить к обрешетке шурупами, длина которых превышает толщину обрешетки. В остальных случаях длину шурупов следует подогнать под толщину обрешетки, чтобы не повредить кровельную мембрану. Используйте шестигранные шурупы для дерева с минимальными размерами Ø 8 x 60 мм. Перед вкручиванием можно предварительно просверлить отверстие диаметром меньше диаметра шурупа, чтобы предотвратить растрескивание древесины.
• Далее прикрутите люльку верстака трубочиста (2) к кронштейну (1) с помощью Винты M8 x 20 мм (в комплекте) или трубочист. Люлька и ступенька должны быть установлены в горизонтальном положении ±3%.
• Площадка верстака трубочиста прикручивается к люльке через боковые отверстия в платформе и люльке. Вышеупомянутые элементы следует соединить винтами М8 х 20 мм.
