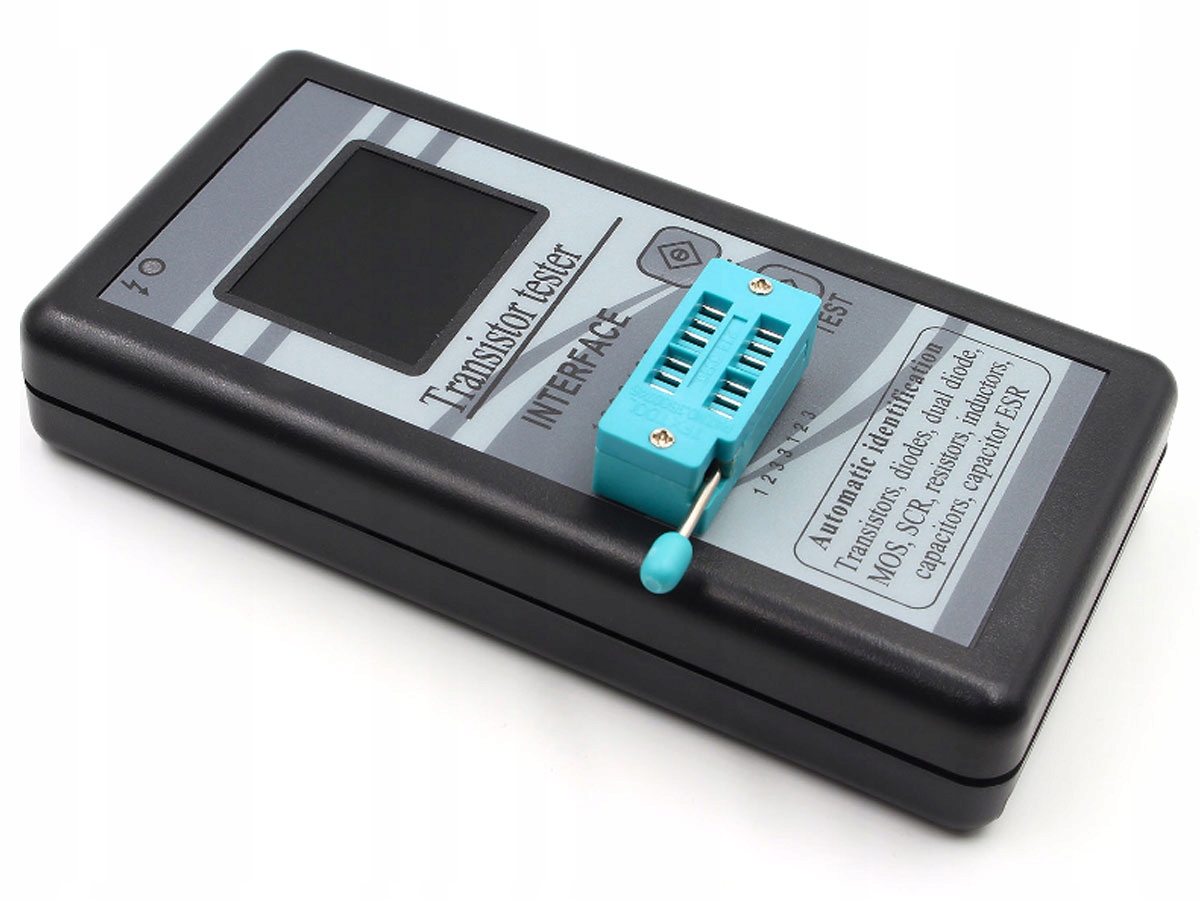

Тестер RLC и полупроводниковых элементов, черный

Измеритель - тестер пассивных электронных элементов RLC, т.е. R - резисторов, L - катушек, дросселей, C - конденсаторов и дискретных полупроводниковых элементов: полупроводниковых диодов (выпрямителей, стабилитронов, коммутационных, светодиодов), биполярных транзисторов PNP и NPN, транзисторы MOSFET с n- и p-каналом, симисторы.

Большим преимуществом счетчика является его простота использования. Быстро и легко вставляем проверяемый элемент в основание счетчика ЗИФ и нажимаем кнопку для начала проверки. Нам не нужно выбирать тип проверяемого элемента или диапазон измерения. Чаще всего измерение занимает от 2 до 10 секунд. В результате мы получаем следующую информацию: распознавание типа проверяемого элемента в графическом виде на ЖК-дисплее. При исследовании полупроводниковых элементов описывается поляризация выводов, например в диодах мы имеем информацию о том, где находятся анод и катод, в случае биполярных транзисторов определяется тип разъема pnp или npn и выводы базы, коллектора. и эмиттер представлены графически.

Измеряемые элементы можно размещать в основании ЗИФ или непосредственно в отверстиях.

Тестер транзисторов и электронных элементов, комплектующих. Тестер транзисторов и электронных компонентов.

При измерении емкости конденсаторов следует обратить особое внимание на то, чтобы испытуемый элемент был разряжен. Это очень практичный инструмент, полезный для каждого инженера-электронщика, поскольку он позволяет быстро измерить стоимость компонентов. Однако помните, что конструкция этого измерителя очень упрощена и допуски измерений не всегда могут совпадать с дорогими измерительными приборами, используемыми в лабораторных условиях.

технические данные:

• измеритель - тестер электронных компонентов
• графический ЖК-дисплей 128х160 с подсветкой
• Стенд ЗИФ -14 для установки тестируемых сквозных элементов THT.
• Источник питания: батарея 6F22 9 В (не входит в комплект).
• Процессор управления: Atmega328.
• Скорость тестирования: примерно 2–10 секунд (в зависимости от тестируемого элемента)
• Кнопка TEST – для запуска теста
• Кнопка OFF – для выключения устройства
• в случае измерения емкости конденсаторов большой емкости проверка может занять около 1 минуты
• двусторонняя пластина с металлизацией отверстий

• размеры устройства: 135 x 70 x 24 мм.
• функция энергосбережения — автоматическое отключение примерно через 10 секунд.
• проверка напряжения аккумулятора.
• обнаружение. тип вставленного элемента
• обнаружение поляризации, например, диоды, транзисторы

диапазоны измерения:

• измерение емкости конденсаторов: 25пФ-100мФ (разрешение 1пФ), 100000мкФ (микрофарады) = 100мФ (миллифарады)
• Измерение ESR для емкости выше 2мкФ
• Измерение индуктивности: 0,01мГн (10мкФ) ) - 20 Генри

• измерение сопротивления R: 0,5Ом - 50МОм (разрешение 0,1Ом)
• измерение/проверка биполярных транзисторов pnp/npn; измерение бета h21e
• измерение/проверка MOSFET транзисторов n/p канала
• измерение симисторов/тиристоров (из-за ограничений не измеряет некоторые типы элементов)
• проводимость диодов по напряжению максимум до 4,5В

В комплект входят:

• метр-тестер в черный х 1 шт.
• База ЗИФ-14 х 1 шт.
