Клон CA80 с процессором Z80.

Представляю компьютер, программно совместимый с лучшим польским учебным компьютером 1980-х и 1990-х годов - CA80. Это не оригинал и не реплика, а совершенно новый дизайн, использующий все возможные особенности оригинала. Я сохранил нумерацию элементов и названия модулей, чтобы облегчить использование оригинальной документации. Все программы, написанные для CA80 в соответствии с рекомендациями Станислава Гардыника, должны работать.

Это набор элементов для самостоятельной сборки. Схема сборки нанесена на печатные платы, поэтому расположение элементов не должно вызвать затруднений. Трансформаторный паяльник для пайки не подходит!!!

Процессор (Z80), порты ввода-вывода (NEC82C55) и тактовый счетчик (Z80CTC) разобраны и куплены в Китае. Все они были проверены на тестовом экземпляре. Остальные элементы новые и получены из разных источников.

На фотографиях представлен купленный товар и собранный тестовый образец. Вы приобретаете комплект элементов с печатными платами.

Набор упакован в четыре модуля:

• CA80-mini,
• MIK89-mini,
• Светодиодный дисплей
• мини-загрузчик

Вы приобретаете комплект, представленный на фото ниже. Все дополнительные модули, описанные ниже, можно приобрести на дополнительных аукционах.

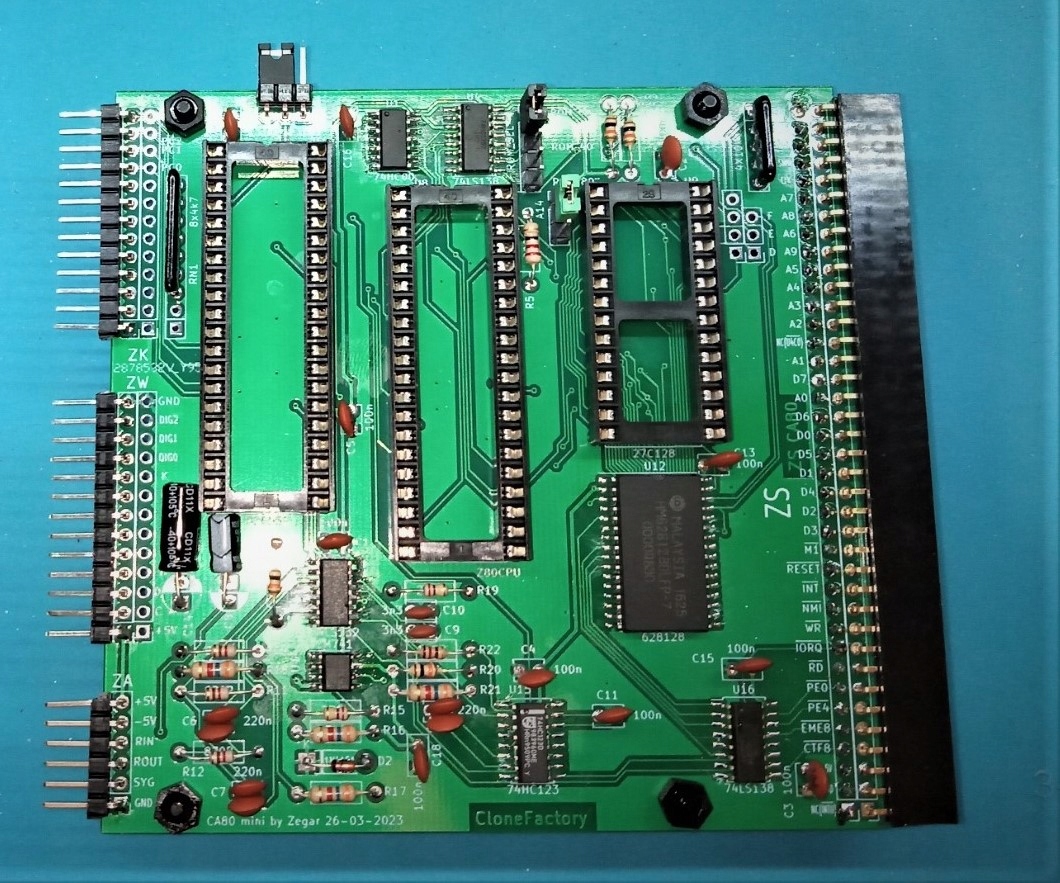

CA80-мини.

Это эквивалент MIK90, модифицированный для работы с программным обеспечением MIK290.

МИК89-мини.

Это эквивалент MIK89, дополненный разъемом ZU64. Дополнительные функции (генератор CLK, делитель частоты для NMI и цепь RESET (R9 - C5)) не используются, поскольку реализованы в загрузочном модуле.

В комплект не входит генератор 4 МГц. и SN74HC93

CA80-дисплей.

CA80-дисплей представляет собой упрощенную конструкцию, аналогичную оригинальному MIK05. Вместо транзисторов я использовал 74HC240. Все компоненты (кроме дисплеев) выполнены по технологии SMD, что позволило миниатюризировать плату. Резисторы и конденсаторы достаточно большие (0805), чтобы их можно было припаять вручную. В комплект входят зеленые дисплеи 3461AG.

Мини-загрузочный модуль.

Мини-загрузочный модуль имеет множество функций:

Благодаря этому модулю ПЗУ нам не понадобится.

Нам также не нужна механическая клавиатура. Вы можете заменить его сенсорным экраном или использовать терминал. Это может быть виртуальный терминал на ПК (например, PuTTY) или клон терминала ANSI (VT100), например FABGL.

На фото собранный блок с модулями SD и RTC, которые не входят в комплект. Их можно приобрести на другом аукционе.

Дополнительные модули.

Для программирования микроконтроллера необходим преобразователь UART-USB, например FTDI232. В дальнейшей работе позволяет управлять компьютером с терминала на ПК.

Для переноса программ с SD-карты необходим модуль micro-SD. Возможна работа без карты, но микроконтроллер должен быть запрограммирован ограниченной программой, постоянно имеющей образ EPROM.

Модуль DS3231 позволяет устанавливать время в компьютере во время загрузки.

Модуль DS3231 позволяет устанавливать время в компьютере во время загрузки.

Модуль DS3231 позволяет устанавливать время в компьютере при загрузке.

Модуль DS3231 позволяет устанавливать время в компьютере.

Модуль DS3231 позволяет устанавливать время в компьютере.

p>

Модули и карта доступны на другом аукционе.

ELWRO144-kbd.

Размеры модулей позволяют разместить компьютер в корпусе калькулятора Elwro144 (не является предметом данного предложения). На другом аукционе вы можете купить пластину для клавиатуры, подходящую к этому корпусу.

Площадка для клавиатуры подходит к корпусу калькулятора ELWRO144. Перед установкой внимательно осмотрите его, поскольку он универсален. В зависимости от того, как припаяны микропереключатели, он будет совместим со «старой» или «новой» версией CA80. Припаиваем «мини» вертикально и используем верхний разъем ЗК. Переключатели «резиновые», что обеспечивает тихую и комфортную работу клавиатуры. На плате имеется маркировка клавиш, поэтому ее можно использовать и без корпуса.
