Комп'ютер Z80 для самостійної збірки. CloneCA80.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Заказывая «Комп'ютер Z80 для самостійної збірки. CloneCA80.» данный товар из каталога «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Клон CA80.
Представляю компьютер, программно совместимый с лучшим польским учебным компьютером 1980-х и 1990-х годов - CA80. Это не оригинал и не реплика, а совершенно новый дизайн, использующий все возможные особенности оригинала. Я сохранил нумерацию элементов и названия модулей, чтобы облегчить использование оригинальной документации. Все программы, написанные для CA80 в соответствии с рекомендациями Станислава Гардыника, должны работать.
Это набор элементов для самостоятельной сборки. На печатных платах имеется схема сборки, поэтому расположить элементы не составит труда. Трансформаторный паяльник для пайки не подходит!!!
Процессор (Z80), порты ввода-вывода (NEC82C55), тактовый счетчик (Z80CTC) и EEPROM (AT28C64) идут с разборки и приобретаются в Китай. Все они были проверены на тестовом экземпляре. Остальные элементы новые и получены из разных источников.

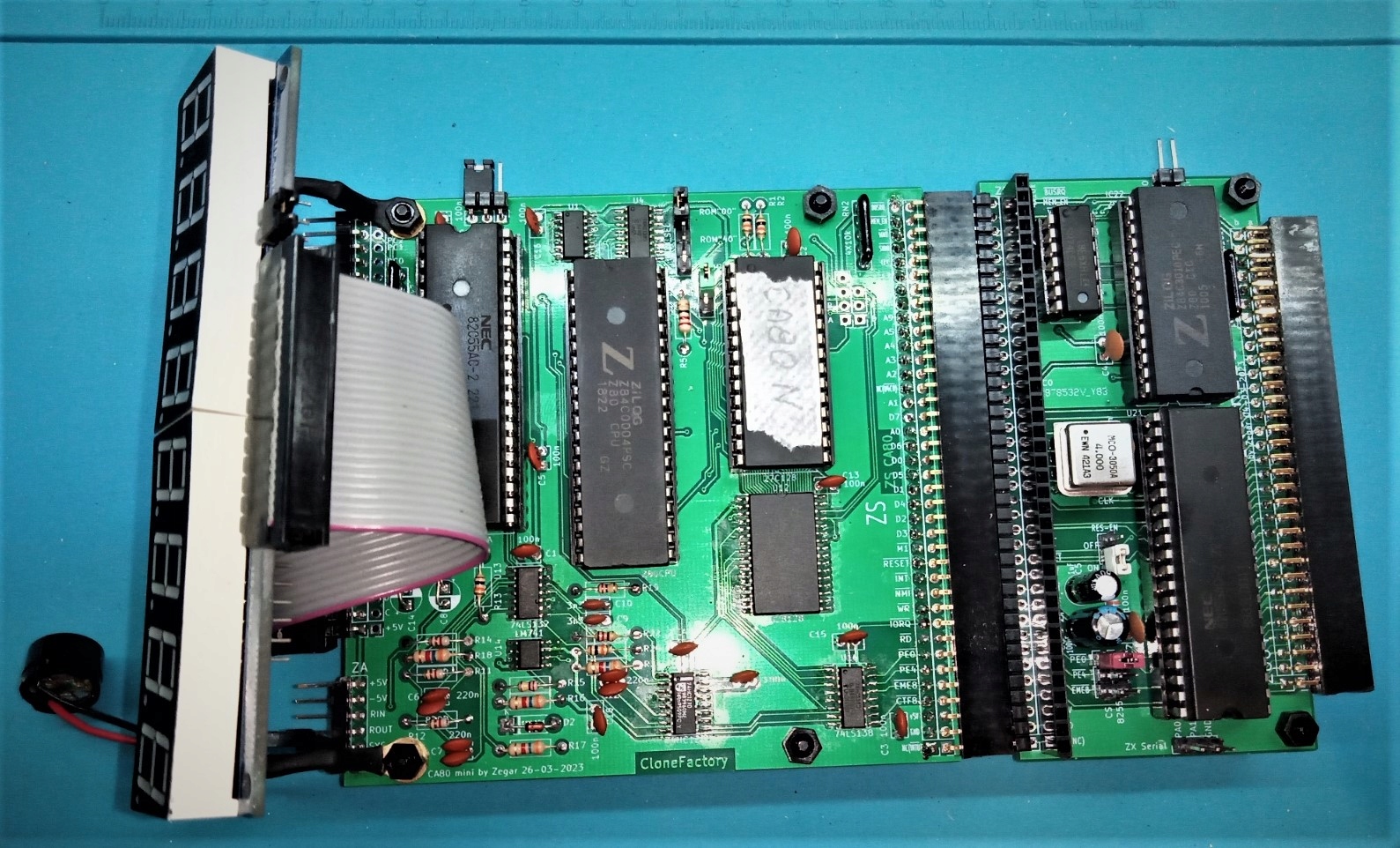

На фотографиях представлен купленный товар и собранный тестовый образец. Вы приобретаете комплект элементов с печатными платами.
Набор упакован в четыре модуля:
CA80-мини.
Это эквивалент MIK90, модифицированный для работы с программным обеспечением MIK290.
MIK89-Расширенный.
Это аналог МИК89, расширенный разъемом ЗУ64, генератором CLK, делителем частоты для НМИ и схемой RESET (R9 - C5). Можно использовать в оригинальном «старом» CA80 через разъем ZS.
CA80-дисплей.
CA80-дисплей представляет собой упрощенную конструкцию, аналогичную оригинальному MIK05. Вместо транзисторов я использовал 74HC240. Все компоненты (кроме дисплеев) выполнены по технологии SMD, что позволило миниатюризировать плату. Резисторы и конденсаторы достаточно большие (0805), чтобы их можно было припаять вручную. Зеленые дисплеи включены.
ELWRO144-kbd.
Плата клавиатуры подходит к корпусу калькулятора ELWRO144. Перед установкой внимательно осмотрите его, поскольку он универсален. В зависимости от того, как припаяны микропереключатели, он будет совместим со «старой» или «новой» версией CA80. Припаиваем «мини» вертикально и используем верхний разъем ЗК. Переключатели «резиновые», что обеспечивает тихую и комфортную работу клавиатуры. На плате имеется маркировка клавиш, поэтому ее можно использовать и без корпуса.
Документация.
Подробнее:
