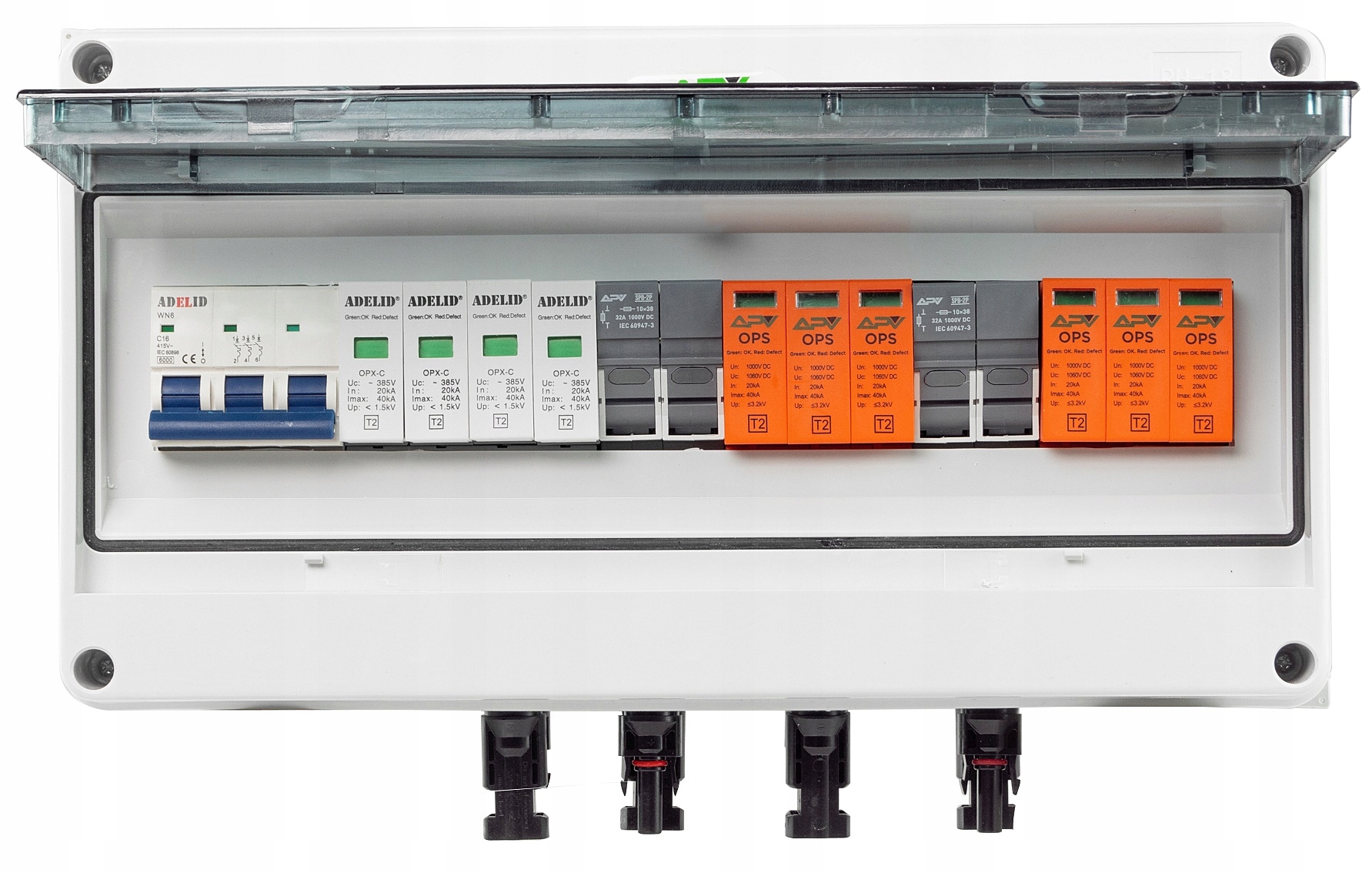

Комплект - фотоэлектрический распределительный щит накладного монтажа, две струны, 1000В постоянного тока 32А IP65

Код продукта:APV-RPV-2-18

Защита фотоэлектрических установок от перегрузок и коротких замыканий в фотоэлектрических системах постоянного тока. Полностью подключен, готов к подключению.

• Изделие подключено с помощью солнечных кабелей 6,00 мм2 и LGY в соответствии со стандартами.
• Распределительное устройство имеет >кабельные вводы и разъемы MC4.
• Возможность безопасно заменить использованную варисторную вставку без отключения устройства.
• Корпус распределительного щита на 18 модулей, накладной монтаж, IP65 герметичный, с прозрачной дверцей.

В комплект входят:

• 1x Герметичный корпус для поверхностного монтажа, 18 модулей, с прозрачной дверцей и лентой N+PE, рейка TH35,
• 2x ограничителя перенапряжения APV, 3P класс C [T2], 1000 В постоянного тока, 32 А,
• 2x предохранительный выключатель APV 2P 10x38 1000 В пост. тока,
• 4x плавкие вставки APV 10x38,1x Защита от перенапряжения OPX 4P, класс C,
• 1x Автоматический выключатель WN6 3P, "С" 16А
• 2x кабельный ввод PG 11, для кабеля 5-10 мм,
• 2x PG 16, кабельный ввод для кабеля 10–14 мм,
• 4x разъем MC4,
• 2x резиновые колпачки

Комплект для быстрой самостоятельной сборки.

• Четкий предварительный просмотр состояния,
• Легкий доступ и замена изношенной варисторной вставки без отключение устройства.
• Быстрая установка - оптимизированный монтажный зажим ограничителя, обеспечивает простой и удобный монтаж без использования инструментов.
• Идеально подключить к фотоэлектрической сети

Характеристики корпуса из ABS:

• Уровень защиты: IP65,
• Количество модулей: 18,
• Оборудование: TH35, рейки Z+N и крепежные винты,
• Монтаж: поверхность,
• Двери: откидывающиеся влево, прозрачные,
• ослабление для облегчения ввода кабеля,
• корпус белого цвета b>.
• Размеры: 435 x 260 x 138 мм [ширина x высота x глубина]

Характеристики ограничителей перенапряжения APV 3P класса C [T2] 1000В постоянного тока 32А

Ограничители перенапряжения Т2 применяются для защиты фотоэлектрических установок - типов ТН, ТТ, от наведенных напряжений, напряжения переключения и вызванные атмосферными факторами. Они оснащены визуальным индикатором срабатывания (зеленый — защита, красный — нет защиты).

Ограничители обладают свойствами, облегчающими их монтаж и эксплуатацию.

Технические данные:

• Класс защиты: T2,
• Количество полей: 3,
• Требуемая защита: 32А,
• Номинальное напряжение Un: 1000 В постоянного тока,
• Постоянное рабочее напряжение Uc: 1060 В постоянного тока,
• Испытательный ток In: 20 кА
• МАКС. ток Imax: 40 кА
• Up: <3,2 кВ,
• Рабочая температура окружающей среды: -30/+50°C,
• Макс. соединения: 35 мм2,
• Размеры: 54x94x62 мм (ширина х высота х глубина),
• Монтаж: рейка 35 мм,
• Герметичность: IP20,
• сертификат CE

Характеристики 4-полюсного 3-фазного устройства защиты от перенапряжения класса С.

Ограничитель перенапряжения, молниеотвод и сетевой фильтр — это устройство, предназначенное для защиты электрооборудования. от переходных перенапряжений, ограничивая продолжительность и частоту следящего тока.

Перенапряжения могут возникнуть во время, например, включения или выключения ненагруженной воздушной линии или при ударе молнии в воздушную линию. может привести к разрушению изоляции и других компонентов сети.

Технические данные:

• Класс защиты: C (II)
• Количество полей: 4< /li>
• Тестовый ток In: 20 кА
• МАКС. ток Imax: 40 кА
• Uc: 385 В
• Up: <1,2 кВ
• Сертификат CE.
/ul>

Характеристики выключателей-разъединителей с предохранителями 2П 10х38 1000В постоянного тока

Цонка предохранителя оснащена двумя плавкими вставками gPV. Для использования в фотоэлектрических системах.

Технические данные:

• Количество полей: 2,
• Размер вставки предохранителя: 10,3 x 38 мм,
• Максимальный ток: 32А,
• Максимальное рабочее напряжение: 1000 В,
• Тип напряжения: Постоянный ток,
• Частота: 50/60 Гц,
• Рабочая температура : -25 до 50 °C,
• Размеры: 36x78x60 мм (ширина х высота х глубина),
• Монтаж: Рейка 35 мм,
• Герметичность: IP20,
• сертификат CE
< /ул>

Характеристики автоматического выключателя максимального тока 3-полюсный «С» 16А.

Индекс: WN6 3P C16A

Функции:

• Защита цепей от токов, возникающих при перегрузке,
• Защита цепей от коротких замыканий,
• Отключение

Технические данные:

• Номинальное напряжение: 230/400 В переменного тока,
• Номинальная частота: 50/60 Гц,
• Характеристики отключения: C,
• Номинальный ток (А): 16,
• Количество модулей: 3,
• Номинальный ток отключения при коротком замыкании мощность: 6кА.
/ul>

Сертификат CE

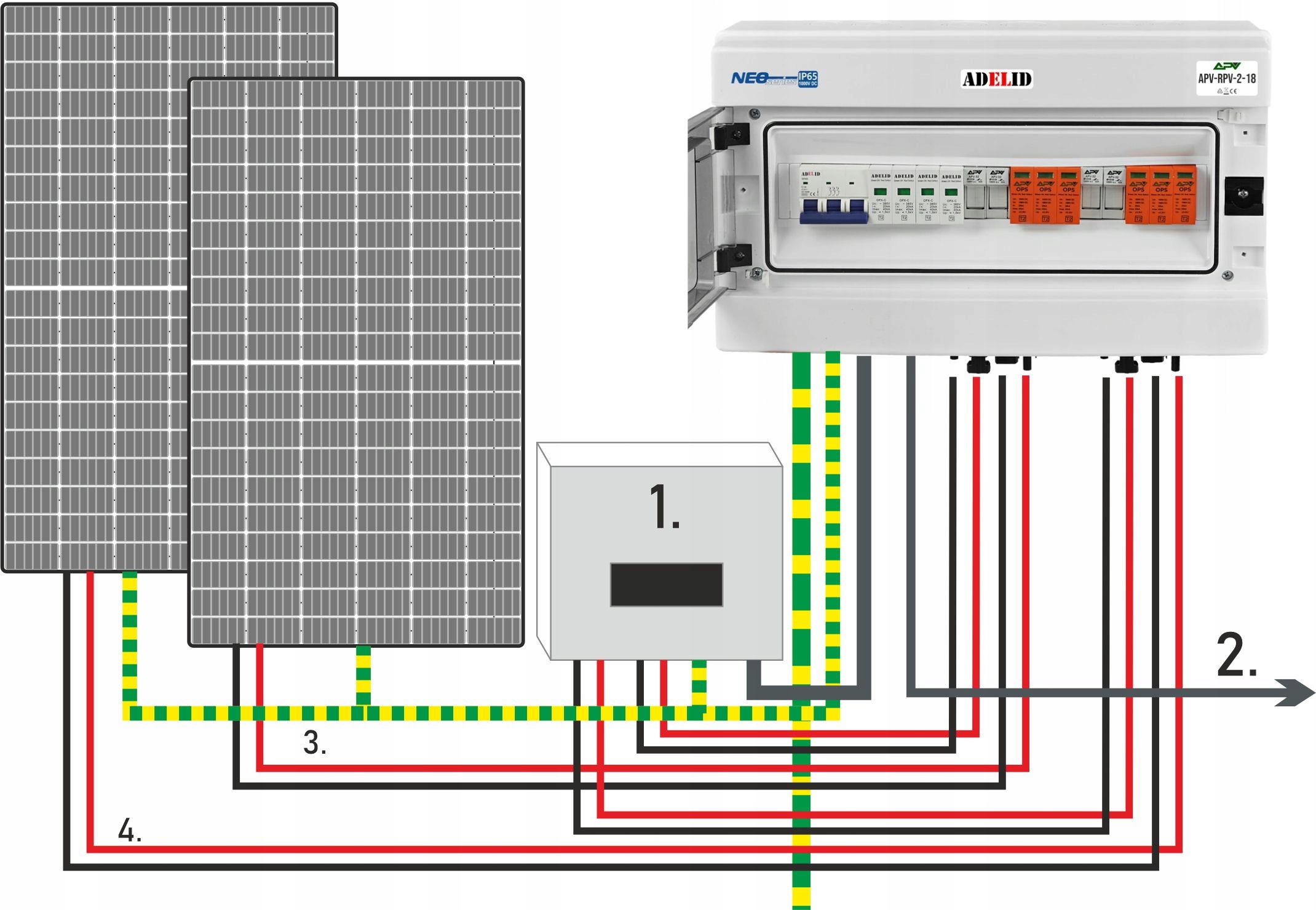

СХЕМА ПОДКЛЮЧЕНИЯ - 2 СТРОКИ
