Комплект - фотоэлектрическое распределительное устройство накладного монтажа, две струны, 1000В постоянного тока 32А IP65, корпус из АБС, прозрачная дверца.

Код товара: APV-RPV-2-24< /п >

Защита фотоэлектрических установок от перегрузок и коротких замыканий в фотоэлектрических системах постоянного тока. Полностью подключен, готов к подключению.

• Изделие подключено с помощью солнечных кабелей 6,00 мм2 и LGY в соответствии со стандартами.
• Распределительное устройство имеет >кабельные вводы и разъемы MC4.
• Возможность безопасно заменить использованную варисторную вставку без отключения устройства.
• Корпус распределительного устройства на 24 модуля, накладной монтаж, IP65, спрозрачными дверцами. Возможность переставить дверь, по мере необходимости. Застегивается на две молнии.

В комплект входят:

• 1x Герметичный корпус для поверхностного монтажа, 24 модуля, с прозрачными дверцами и полосками N+PE, рейка TH35,
• 2x ограничителя перенапряжения APV, 3P класс C [T2], 1000 В постоянного тока, 32 А,
• 2x предохранительный выключатель APV 2P 10x38 1000 В пост. тока,
• 4x плавкие вставки APV 10x38,1x Защита от перенапряжения OPX 4P, класс C,
• 1x Автоматический выключатель WN6 3P, «С» 16А
• 8xразъем MC4,
• 1xкомплект сборка,
• 4 кабельных ввода.

Распределительное устройство подключено и готово к подключению к сети.

• Четкий обзор состояния,

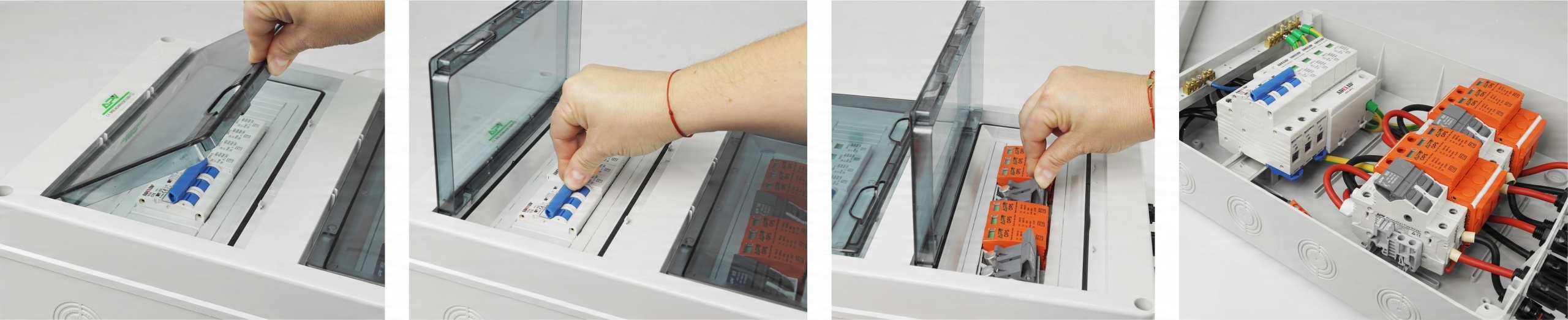

• Легкий доступ и замена использованных варисторных вставок без отключения устройства.
• Идеальный комплект для фотоэлектрических сетей

Характеристики корпуса из ABS:

• Цвет изделия: светло-серый, двери темно-серые,
• Цвет RAL: 7035,< /b
• Тип: Накладное герметичное распределительное устройство,
• Количество рядов: 2,
• Шина TH35 (DIN): 2x12,
• Клеммы PE/N: да,
• Тип двери: прозрачный, тонированный,
• Количество дверей: 1,
• Тип замка: пластмассовый,< /li>
• Возможность герметизации: да,
• Тип материала: Акрилонитрил/стирол/акрилат (ASA) без галогенов,< /li>
• Количество модулей 18 мм: 24,
• УФ-стойкость: да,
• Рабочая температура: -25°C ÷ + 60°C,
• Сертификаты: CE, RoHS,
• Стандарты: EN 60670 , EN 62208.

РАЗМЕРЫ КОРПУСА:

• высота: 384 мм
• ширина: 319 мм
• глубина: 144 мм

Сетевые фильтры Т2 применяются для защиты фотоэлектрических установок типа ТН, ТТ от наведенных напряжений, напряжений переключения и вызванных атмосферными факторами.

Они оснащены визуальным индикатором срабатывания ( зеленый – защита, красный – защита отсутствует).

Разрядники обладают свойствами, облегчающими их установку и эксплуатацию.

Разрядники имеют < б>контакты управления

Характеристики 4-полюсного 3-фазного УЗИП класса С.

Разрядники типа 2 (ранее класс С) защищают электроустановку от воздействия перенапряжений возникающие в результате непрямой грозы или коммутационных процессов в электрической сети. Речь идет прежде всего о включении электрических устройств, таких как двигатели, трансформаторы или сварочные аппараты. Эти ограничители также снижают перенапряжения, возникающие в результате срабатывания устройств защиты установки.

Технические данные:

• Класс защиты: С (II),< /li>
• Количество полей: 4,
• Испытательный ток In: 20 кА,
• МАКС. ток Imax: 40 кА,
• Uc: 385 В,
• Up: <1,5 кВ,
• Сертификат CE,
• Сертификат EN-61643-11.

Характеристики выключателей-разъединителей с предохранителями 2П 10х38 1000В постоянного тока

Цонка предохранителя оснащена двумя плавкими вставками gPV. Для использования в фотоэлектрических системах.

Технические данные:

• Количество полей: 2,
• Размер вставки предохранителя: 10,3 x 38 мм,
• Максимальный ток: 32А,
• Максимальное рабочее напряжение: 1000 В,
• Тип напряжения: Постоянный ток,
• Частота: 50/60 Гц,
• Рабочая температура : -25 до 50 °C,
• Размеры: 36x78x60 мм (ширина х высота х глубина),
• Монтаж: Рейка 35 мм,
• Герметичность: IP20,
• сертификат CE
< /ул>

Характеристики автоматического выключателя максимального тока 3-полюсный «С» 16А.

Индекс: WN6 3P C16A

Функции:

• Защита цепей от токов, возникающих при перегрузке,
• Защита цепей от коротких замыканий,
• Отключение

Технические данные:

• Номинальное напряжение: 230/400 В переменного тока,
• Номинальная частота: 50/60 Гц,
• Характеристики отключения: C,
• Номинальный ток (А): 16,
• Количество модулей: 3,
• Номинальный ток отключения при коротком замыкании мощность: 6кА.
/ul>

Сертификат CE

-
