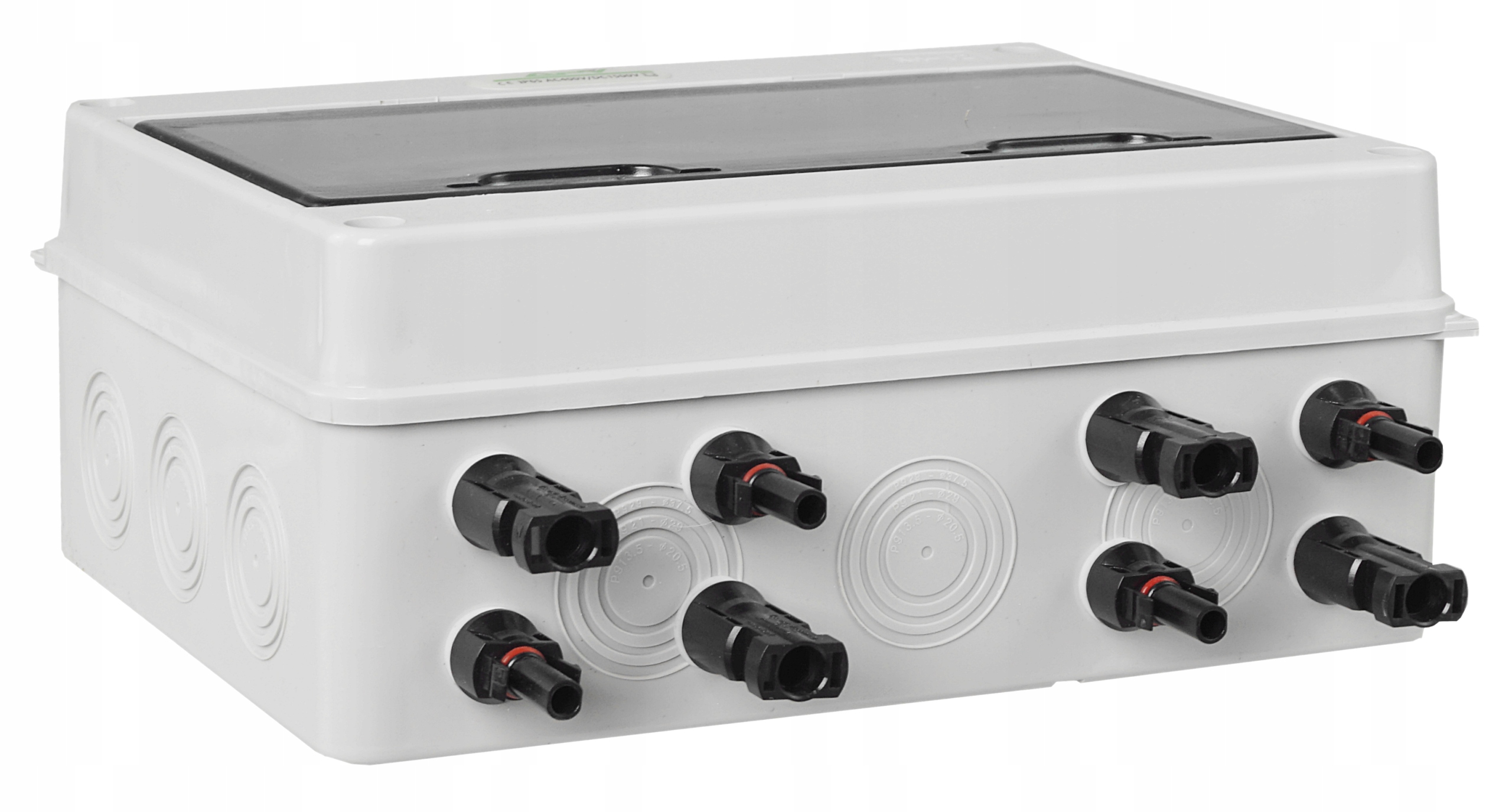

Комплект - фотоэлектрическое распределительное устройство поверхностного монтажа, две цепочки, 1000В постоянного тока 32А IP65

Код товара: APV-RPV-2-12DC

Защита фотоэлектрических установок от перегрузок и коротких замыканий в фотоэлектрических системах постоянного тока. Полностью подключен, готов к подключению.

• Изделие подключено с помощью солнечных кабелей 6,00 мм2 и LGY в соответствии со стандартами.
• Распределительное устройство имеет >кабельные вводы и разъемы MC4.
• Возможность безопасно заменить использованную варисторную вставку без отключения устройства.
• Корпус распределительного устройства на 12 модулей, для поверхностного монтажа, герметичный IP65, с прозрачной дверцей.

В комплект входят:

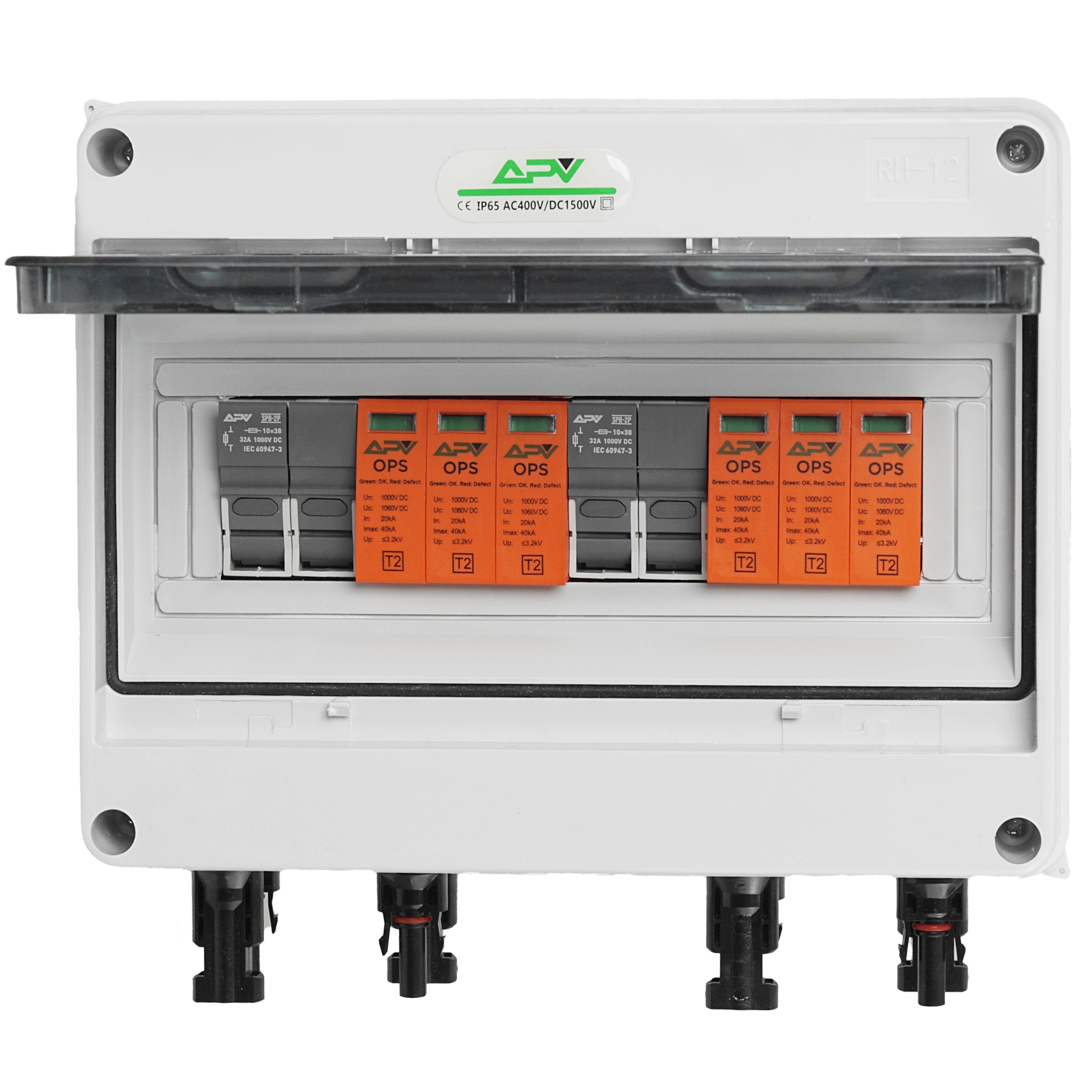

• 1x Герметичный корпус для поверхностного монтажа, 12 модулей, с прозрачной дверцей и лентой N+PE, рейка TH35,
• 2x ограничителя перенапряжения APV, 3P класс C [T2], 1000 В постоянного тока, 32 А,
• 2x предохранительный выключатель APV 2P 10x38 1000V DC, с четырьмя плавкими вставками,
• 2x кабельный ввод PG 11, для кабеля 5–10 мм,
• 4xразъем MC4,
• < б >2xрезиновые колпачки.

Распределительное устройство подключено и готово к подключению к сети.

• Четкий обзор состояния,
• Легкий доступ и замена использованной варисторной вставки без отключения устройства.
• Идеальный комплект для фотоэлектрической сети.

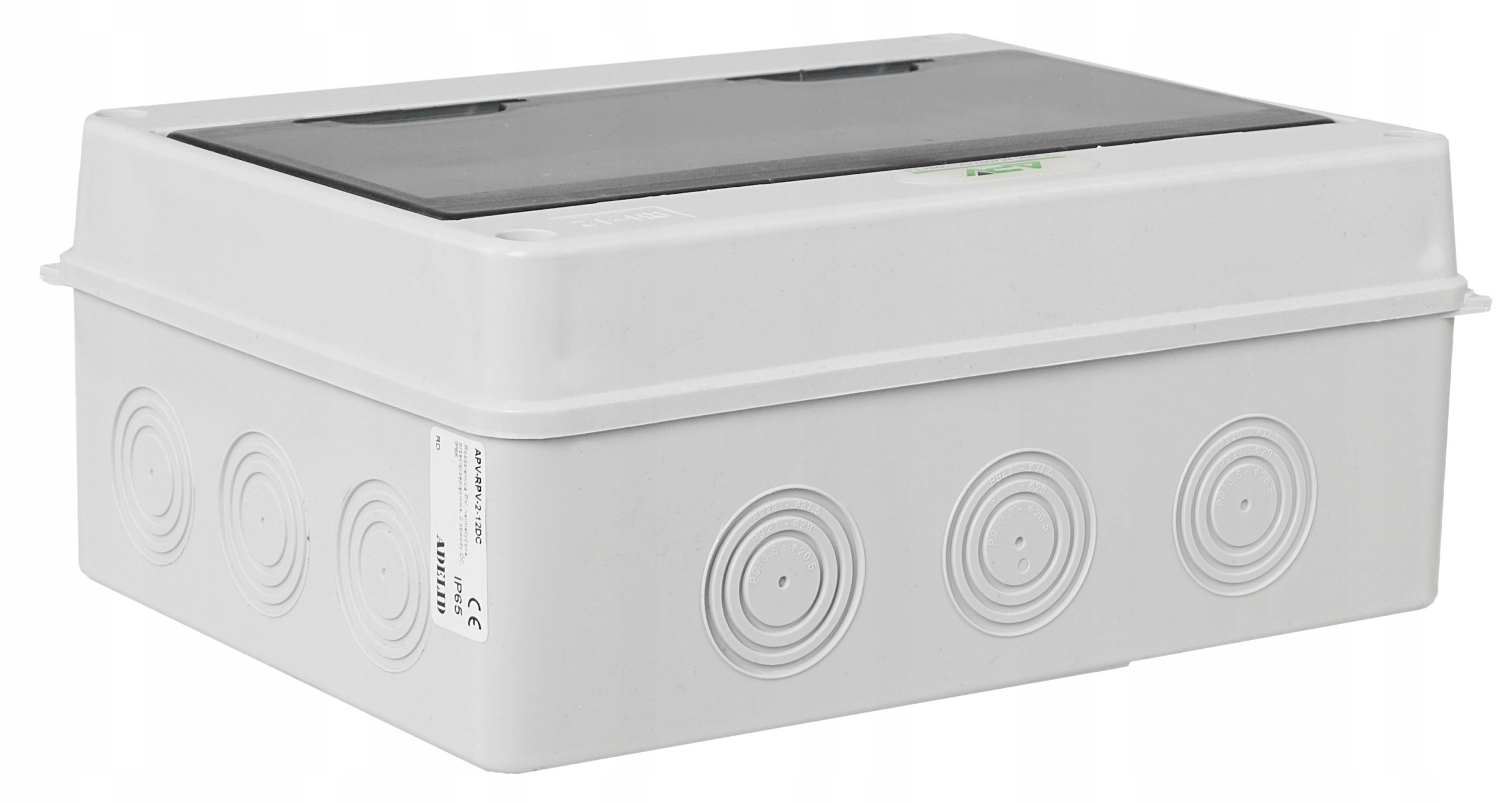

Характеристики корпуса из ABS:

• Уровень защиты: IP65,
• Количество модулей: 12,
• Оборудование: TH35, рейки Z+N и крепежные винты,
• Монтаж: поверхность,
• Двери: откидывающиеся влево или вправо, прозрачные,
• ослабленные для облегчения ввода кабеля,
• Цветной корпус белый.
• Размеры: 330 x 260 x 138 мм [ширина x высота x глубина]

Характеристики ограничителей перенапряжения APV 3P класса C [T2] 1000В постоянного тока 32А

Ограничители перенапряжения T2 применяются для защиты фотоэлектрических установок - типов TN, TT, от наведенных напряжений, напряжения переключения и вызванные атмосферными факторами. Они оснащены визуальным индикатором срабатывания (зеленый — защита, красный — нет защиты).

Ограничители обладают свойствами, облегчающими их монтаж и эксплуатацию.

Технические данные:

• Класс защиты: T2,
• Количество полей: 3,
• Требуемая защита: 32А,
• Номинальное напряжение Un: 1000 В постоянного тока,
• Постоянное рабочее напряжение Uc: 1060 В постоянного тока,
• Испытательный ток In: 20 кА
• МАКС. ток Imax: 40 кА
• Up: <3,2 кВ,
• Рабочая температура окружающей среды: -30/+50°C,
• Макс. соединения: 35 мм2,
• Размеры: 54x94x62 мм (ширина х высота х глубина),
• Монтаж: рейка 35 мм,
• Герметичность: IP20,
• сертификат CE

Характеристики 2P 10x38 выключателей с предохранителем постоянного тока, 1000 В

Цонка предохранителя оснащена двумя плавкими вставками gPV. Для использования в фотоэлектрических системах.

Технические данные:

• Количество полей: 2,
• Размер вставки предохранителя: 10,3 x 38 мм,
• Максимальный ток: 32А,
• Максимальное рабочее напряжение: 1000 В,
• Тип напряжения: Постоянный ток,
• Частота: 50/60 Гц,
• Рабочая температура : -25 до 50 °C,
• Размеры: 36x78x60 мм (ширина х высота х глубина),
• Монтаж: Рейка 35 мм,
• Герметичность: IP20,
• сертификат CE
