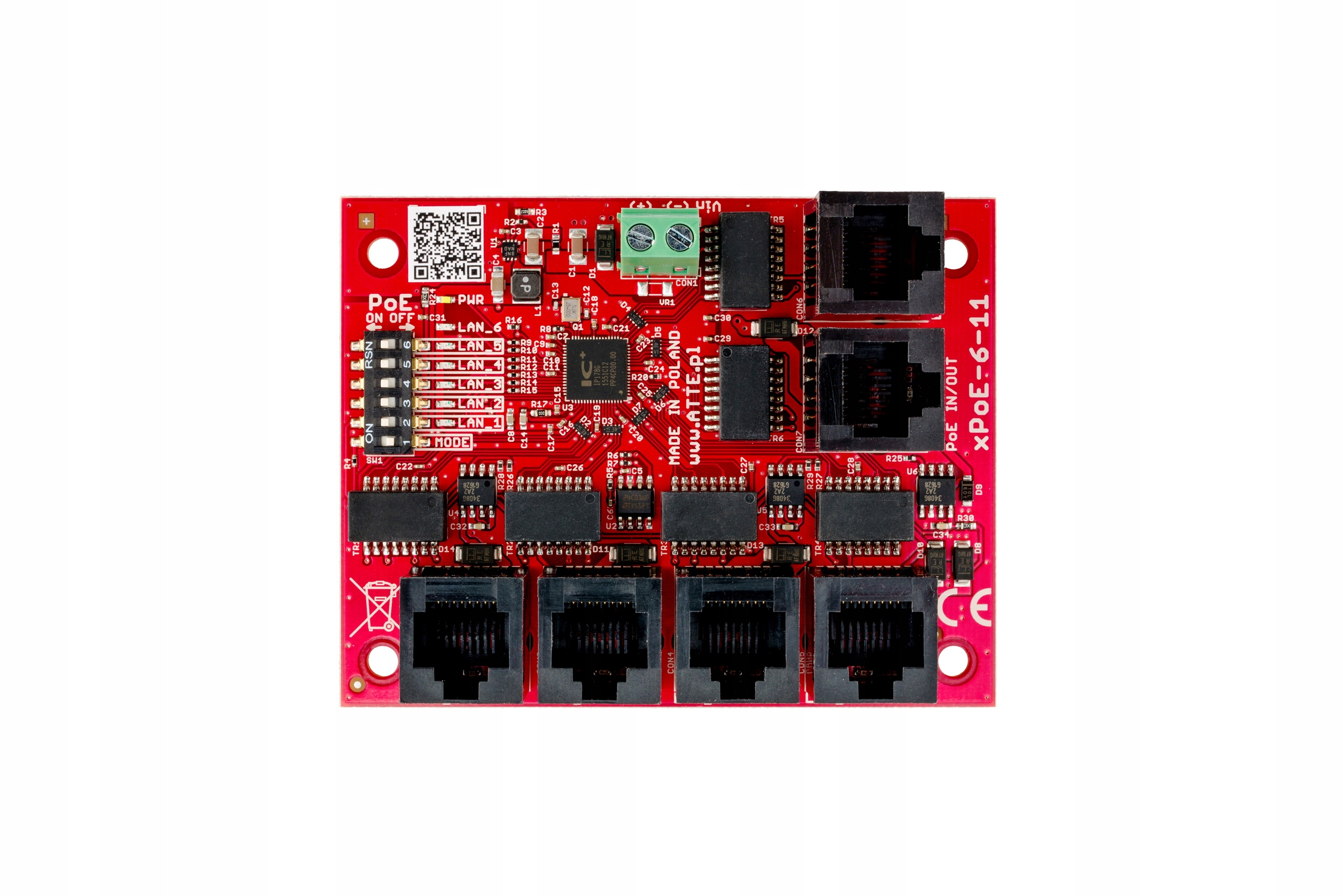

Коммутатор xPoE-6-11-OF, 6 портов ATTE дальнего действия

Код продукта: XPOE-6-11-OF

xPoE-6-11-OF был разработан как универсальный сетевой коммутатор PoE, предназначенный для систем IP-видеонаблюдения. Электронная защита выходов PoE обеспечивает непрерывную работу всей системы в случае короткого замыкания или перегрузки отдельных ветвей электропитания, а также автоматическое восстановление напряжения после исчезновения сбоя. Режим «Большая дальность» позволяет увеличить дальность передачи до 280м с помощью стандартной витой пары UTP.

Неуправляемые PoE-коммутаторы без источника питания xPoE серии предназначены для взаимодействия с IP-камерами и другими сетевыми устройствами, работающими в стандартах PoE 802.3at/af и PoE PASSIVE.

Конструкция Open Frame позволяет устройству могут быть установлены в любой корпус, но для наиболее удобного способа сборки предусмотрены специальные корпуса серии ABOX и монтажные пластины, оснащенные специальными отверстиями с шагом 10,8 мм. Он совместим с расстоянием между монтажными отверстиями встроенных модулей. Системное решение позволяет осуществлять вертикальную или горизонтальную установку выбранных устройств в любую перфорированную часть корпуса или монтажной пластины.

Важнейшие особенности и функции:

• возможность питания для 5 приемников PoE 802.3at/af или ПАССИВНЫХ приемников
• возможность передачи данных на расстояние до 280 м (в режиме Long Range)
• электронный предохранитель независимо для каждого PoE канал (автовозврат)
• возможность отключения питания на выбранных портах PoE
• четкая оптическая индикация состояния электропитания и передачи данных
• широкий диапазон входного напряжения ( 10...56 В постоянного тока)
• выходное напряжение = входное напряжение
• до 70 Вт мощности на порту LAN_5 PoE IN/OUT
• до 40 Вт мощности на остальных портах PoE
• питание от винтового разъема (Vin) или от другого пассивного коммутатора PoE (порт PoE IN/OUT)
• возможность каскадного питания – один xPoE питает следующий (порт PoE IN/OUT)
• простой и быстрый ввод в эксплуатацию без необходимости настройки параметров
• очень низкое энергопотребление (<1,5 Вт)
• маленький модуль размер

Технические параметры:

• Порты LAN 6 портов RJ45 10/100 Мбит/с (5xLAN+PoE, 1xUpLink)
>
• Поддерживаемые приемники PoE (стандартная/максимальная мощность) 802.3af — до 15,4 Вт LAN_1... LAN_5 (Vin > 48 В постоянного тока) 802.3at — до 30 Вт LAN_1… LAN_5 (Vin > 48 В постоянного тока) PoE ПАССИВНЫЙ — до до 70 Вт LAN_5 / до 40 Вт LAN_1...LAN_4
• Поддерживаемые передатчики PoE (стандартная/максимальная мощность) PoE PASSIVE — до 70 Вт LAN_5 / до 40 Вт LAN_1...LAN_4
• Выходы PoE (стандартный/режим питания) LAN_1...LAN_5 PoE PASSIVE, режим B (4.5+) (7.8 -)
• Вход PoE (стандартный/режим питания) LAN_5 PoE PASSIVE, режим B ( 4,5+) (7,8-)
• Защита выхода PoE (перегрузка по току/короткое замыкание) LAN_1...LAN_4 0,75 А / электронная (автовозврат) LAN_5 1,25 А / электронная (автовозврат)
• Микропереключатели SW1 переключатель 1 «РЕЖИМ» - переключатель режима работы переключатели 2...6 «PoE ON/OFF» - питание PoE на портах LAN_1...LAN_5
• Режим работы «Стандартный» переключатель 1 «РЕЖИМ» в положении ВЫКЛ LAN_1...LAN_6 - дальность действия до 100м (10/100Мбит/с)
• Режим работы «Дальняя дальность» переключатель 1 «РЕЖИМ» в положении ВКЛ LAN_1... LAN_4 - радиус действия до 280 м (10 Мбит/с) LAN_5...LAN_6 - радиус действия до 100 м (10/100 Мбит/с)
• Диапазон входного напряжения Vin 10...56 В постоянного тока
• Выходное напряжение для Устройства PoE Vout = Vin
• Диапазон рабочих температур -10°С...+40°С
• Корпус (тип/цвет) встроенного модуля / красный
• Установка, защелкивающиеся проставки, монтажные отверстия с шагом 10,8 мм.
• Размеры/вес нетто 87x68x19 мм/0,056 кг
