КОНЕКТОР КАБЕЛЮ АНТЕНИ КАБЕЛЬНІ КОНЕКТОРИ Цилиндр + 2x F штекер 6,8 мм

Код: 10220197628
Как заказать
420 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №3490991
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 89980

Покупая «КОНЕКТОР КАБЕЛЮ АНТЕНИ КАБЕЛЬНІ КОНЕКТОРИ Цилиндр + 2x F штекер 6,8 мм» данный товар из каталога «Антенна» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

РАЗЪЕМ АНТЕННОГО КАБЕЛЯ КАБЕЛЬНЫЕ РАЗЪЕМЫ Цилиндр + 2x F-разъем 6,8 мм

  • Диаметр кабеля - 6,8 мм.
  • Высокая коррозионная стойкость.
  • Низкое затухание во всем диапазоне частот TV/SAT.
  • Широкое применение - антенные установки. , AV, CCTV, TV, FM, SAT, DVB-T, DVB-S, DVB-C, мониторинг
  • Новые разъемы

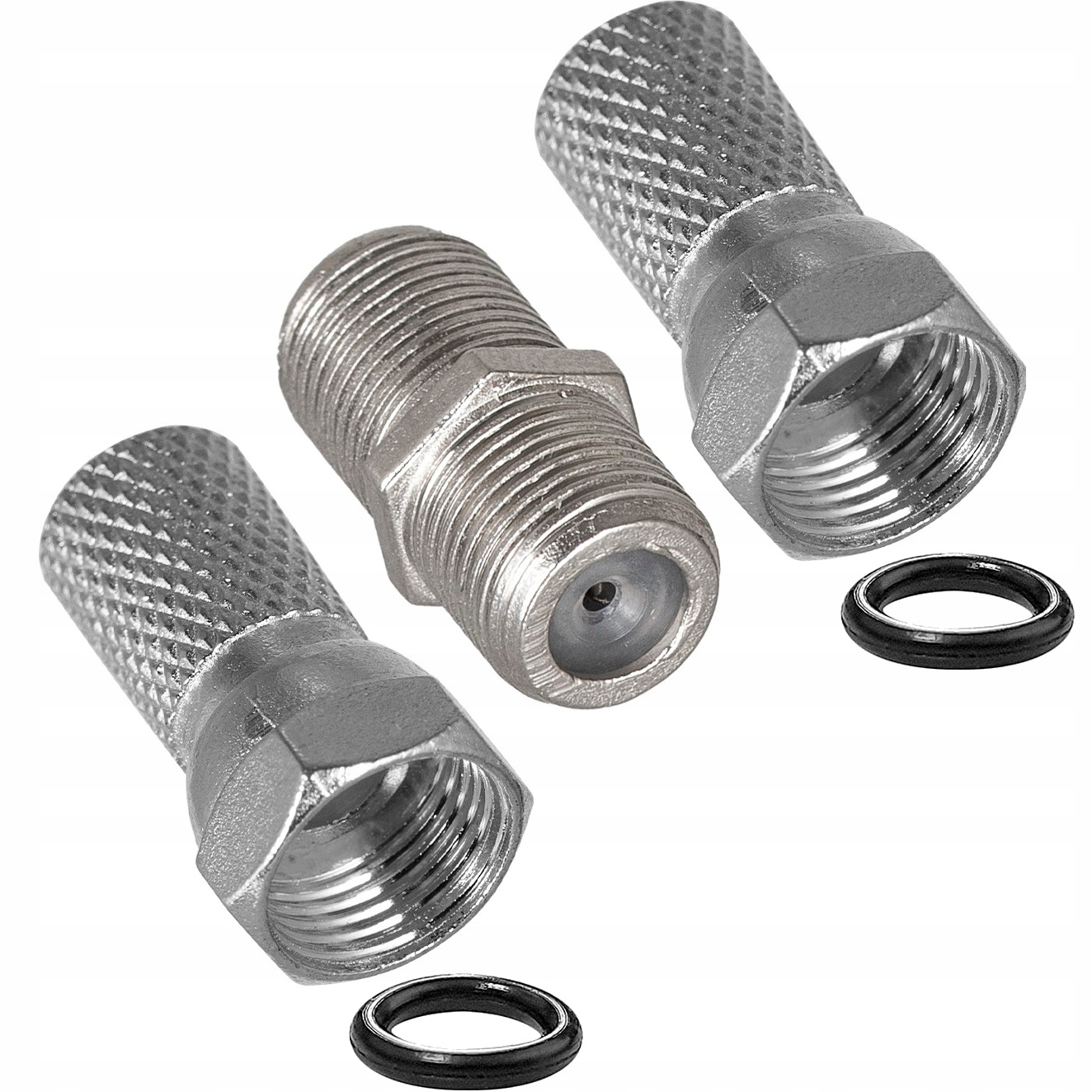

Разъем антенного кабеля (цилиндр). В комплект входят2 вилки типа «F», которые необходимо прикрепить к концам антенного кабеля и разъем – так называемый бочонок. Для заглушек не требуются специальные инструменты (имеют внутреннюю резьбу) — их следует накручивать непосредственно на кабель (не забудьте «сложить» оплетку наружу антенного кабеля. Наконец, просто соедините оба антенных кабеля с помощью разъема - который имеет резьбу с обеих сторон. Благодаря такому решению мы получаем надежное и прочное соединение, не влияющее на качество передаваемого сигнала.

В комплект входят:

  • 2 заглушки типа «F» диаметром 6,8 мм с уплотнением
  • 1 разъем (цилиндр)

Сделай сам (как собрать f-разъем на антенные кабели)

  • Для изготовления этой вилки потребуется острый нож, кусачки для кабеля и ловкие пальцы. Сначала отрежьте конец кабеля, если он загрязнен или изношен. Сам разрез должен производиться перпендикулярно оси кабеля, а не под углом.
  • Внешняя оболочка снимается с конца антенного кабеля на расстояние примерно 10 мм, может быть и немного больше. Это нужно сделать, осторожно обрезав его, а затем потянув пальцами. Оплетка должна быть как можно меньше повреждена, поэтому нужно быть осторожным, чтобы не порезать нежные провода.
  • Следующий шаг — сложить тесьму поверх внешней куртки. Иногда на нем бывает еще один слой алюминиевой фольги — им тоже можно развернуть. Будьте осторожны и соберите все провода оплетки.
  • Далее нужно отрезать экран и диэлектрик, изолирующий провод. Делать это нужно примерно в 2-3 мм от того места, где подворачивается шерсть. Не нужно сильно нажимать на нож, чтобы не порезать провод, внутренняя изоляция обычно достаточно мягкая. Поместите металлическую вилку F на подготовленный конец кабеля.
  • Последний шаг — привинтить вилку F к кабелю. Сначала вдавите его, а затем решительными движениями вкрутите. Если конец кабеля правильно обработан, вилку следует вставлять настолько глубоко, чтобы небольшой фрагмент диэлектрика (около 1 мм) протиснулся через отверстие в вилке. Жилка должна торчать прямо, а не по диагонали, и ее не должно касаться ни экрана, ни оплетки. Резьба внутри вилки обеспечивает электрический контакт оплетки с разъемом.

    • Если провод выступает за вилку более чем на 1 мм, его необходимо обрезать. Если из-под вилки торчат куски оплетки, их тоже можно обрезать, чтобы предотвратить короткое замыкание. Готово!
