МОНТАЖНЫЙ ПРОФИЛЬ PV АЛЮМИНИЕВЫЙ ШЕСТИГРАННЫЙ РЕЙКА M10 40x40 2200 мм 2,20 м x 1

Артикул: 2252

Монтажная рейка для фотоэлектрических систем из алюминия, размеры 40x40 мм, длина 2,20 м

Профильная рейка для монтажа фотоэлектрических систем, длина 2200 мм x1

Параметры продукта:

• Размеры/сечение: 40 х 40 мм.
• Толщина стенки: 1,3/1,5 мм.
• Длина: 2200 мм (± 5 мм).
• Изготовлен из алюминиевого сплава 6063, Т6.
• Верхний канал: скользящий ключ М8 (квадратный).
• Нижний канал: под винт М10. М10х20 мм или М10х25мм (с шестигранной головкой)
• Вес: 0,80 кг/м
• Профиль абсолютно новый.

Алюминиевая монтажная рейка для фотоэлектрических систем, размеры 40x40 мм, длина 2,20 м

Рельс изготовлен из высококачественного алюминия марки 6060. Материал устойчив к погодным условиям, поэтому прослужит долгие годы и с ним ничего не случится как технически, так и эстетически.

Рельса предназначена для монтажа фотоэлектрических панелей

• на скатной крыше
• на плоской крыше с использованием системы монтажных треугольников
• на грунте с использованием системы монтажных треугольников.

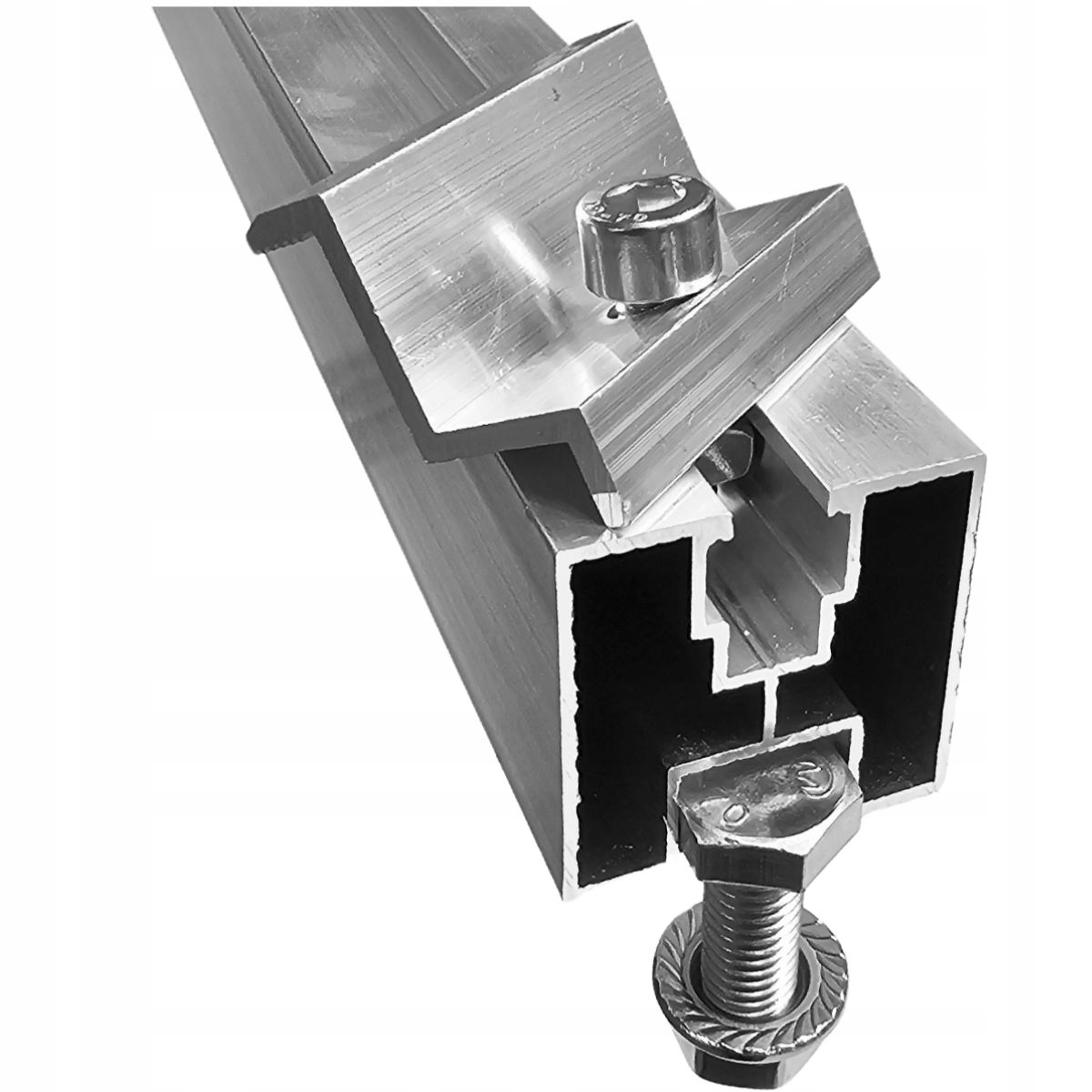

Рельс адаптирован для монтажа фотоэлектрических панелей с использованием средних и концевых зажимов.

Зажимы крепятся к верхней направляющей с помощью винтов с внутренним шестигранником M8 и скользящих ключей M8 (квадратных).

Нижний канал позволяет крепить профиль к: монтажным адаптерам под винты с двойной резьбой, кровельным креплениям, кронштейнам или другим элементам крепления.

Сборка осуществляется с помощью винтов M10 (с шестигранной головкой) и фланцевых гаек M10.

Примеры использования:

В нашем магазине вы найдете все необходимые элементы для установки фотоэлектрических панелей как на скатной, плоской крыше, так и на грунте.

Конструкционные элементы, необходимые для крепления фотоэлектрических панелей:

• Монтажная рейка 40х40 мм
• Винт с двойной резьбой M10x200/m10x250, крючок S или Vario
• Соединитель профиля
• Концевой зажим
• Средний зажим
• Винт с шестигранной головкой M10x20
• Фланцевая гайка M10
• M8x25 Allen винт
• Квадратная гайка M8

Использование продукта:

Установка фотоэлектрических панелей требует использования ряда тщательно подобранных строительных элементов.

Крепежные элементы фотоэлектрических панелей различаются в зависимости от типа крыши и используемого на ней покрытия.

Продукт, доступный в предложении, может использоваться в следующих структурах:

Ниже вы найдете список компонентов, которые необходимо укомплектовать при сборке представленных конструкций.

Все компоненты сборочных систем доступны и в других наших предложениях.

1. Конструкция плоской крыши – горизонтальная/вертикальная

Монтажная конструкция, позволяющая монтировать фотоэлектрические панели на плоской крыше – горизонтально или вертикально.

Чтобы установка была полностьюэффективной, фотоэлектрические панели должны быть установлены под углом, который для польских условий составляет примерно 30° к горизонтали.

Для плоских крыш необходимо делать дополнительную несущую конструкцию, она обеспечивает соответствующий угол наклона панелей по отношению к углу падения солнечных лучей и обеспечивает соответствующую прочность и жесткость панелей.

Компоненты системы сборки:

• ECOA01 — Зажим/концевой зажим
• ECOA02 — Зажим/средний зажим
• ECOA03 — Винт с внутренним шестигранником M8x25
• ECOA04 — Квадратный скользящий ключ M8 (гайка)
• ECOA05 — Монтажный треугольник — маленькие треугольники — горизонтально
• ECOA19 — Монтажный треугольник — большие треугольники — вертикально
• ECOA06 / ECOA17 - Монтажная рейка, профиль 40x40
• ECOA07 - Винт с шестигранной головкой M10x20
• ECOA08 - Фланцевая гайка M10
• ECOA09 - Соединитель профиля и рейки

2. Наклонная конструкция крыши – керамическая черепица

Монтажная конструкция, позволяющая крепить фотоэлектрические панели к покатой крыше, покрытой керамической черепицей

При установке фотоэлектрических панелей на покатой крыше по соображениям безопасности невозможно установить фотоэлектрические модули под углом, отличным от фактического уклона крыши.

Если ячейки устанавливаются на крышу, покрытую керамической черепицей, следует использовать дополнительный элемент, представляющий собой кронштейн типа S, крепящийся к стропилам крыши.

К крючкам, к которым крепятся фотопанели, прикручиваются монтажные профили.

Компоненты системы сборки:

• ECOA01 - Зажим/концевой зажим
• ECOA02 - Зажим/средний зажим
• ECOA03 - Винт с внутренним шестигранником M8x25
• ECOA04 - Квадратный скользящий ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажная рейка, профиль 40x40
• ECOA07 - Винт с шестигранной головкой M10x20
• ECOA08 — Фланцевая гайка M10
• ECOA09 — Соединитель для профилей, монтажных шин
• ECOA10 — Регулируемая ручка типа S
• ECOA11 — Шуруп по дереву 6x80

3. Наклонная конструкция крыши -

металлочерепица, битумная черепица

Монтажная конструкция, позволяющая крепить фотоэлектрические панели к покатой крыше, покрытой битумной черепицей или металлочерепицей.

При установке фотоэлектрических панелей на покатой крыше по соображениям безопасности невозможно установить фотоэлектрические модули под углом, отличным от фактического уклона крыши.

Конструкция для фотоэлектрических панелей крепится на покрытую ею крышу с помощью винтов с двойной резьбой и переходников.

Черепичная кровля — самое распространенное кровельное покрытие в Польше.

Компоненты системы сборки:

• ECOA01 - Зажим/концевой зажим
• ECOA02 - Зажим/средний зажим
• ECOA03 - Винт с внутренним шестигранником M8x25
• ECOA04 - Квадратный скользящий ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажная рейка, профиль 40x40
• ECOA07 - Винт с шестигранной головкой M10x20
• ECOA08 — Фланцевая гайка M10
• ECOA09 — Соединитель для профилей, монтажных шин
• ECOA12/13/14 — Винт с двойной резьбой M10
• ECOA15 — Винтовой переходник с двойной резьбой

4. Конструкция скатной крыши – листовой металл, скрепленный стоячим фальцем

Монтажная конструкция, позволяющая устанавливать фотоэлектрические панели на покатой крыше, покрытой фальцевым металлическим листом.

При установке фотоэлектрических панелей на покатой крыше по соображениям безопасности невозможно установить фотоэлектрические модули под углом, отличным от фактического уклона крыши.

Система монтажа фотоэлектрических панелей на крыше с металлическим листом, монтируемым по фальцу, крепящимся непосредственно к крыше.

Дополнительным конструктивным элементом в этой системе является так называемый держатель подгиба.

Компоненты системы сборки:

• ECOA01 - Зажим/концевой зажим
• ECOA02 - Зажим/средний зажим
• ECOA03 - Винт с внутренним шестигранником M8x25
• ECOA04 - Квадратный скользящий ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажная рейка, профиль 40x40
• ECOA07 - Винт с шестигранной головкой M10x20
• ECOA08 – Фланцевая гайка M10
• ECOA09 – Соединитель для профилей, монтажных реек
• ECOA16 – Фальцевый держатель

5. Наклонная конструкция крыши – однотонная черепица

Монтажная конструкция, позволяющая устанавливать фотоэлектрические панели на покатой крыше, покрытой листовым металлом, прикрепленным к керамической черепице.

При установке фотоэлектрических панелей на покатой крыше по соображениям безопасности невозможно установить фотоэлектрические модули под углом, отличным от фактического уклона крыши.

При установке ячеек на крышу, покрытую карповой черепицей, к стропилам крыши крепят дополнительный элемент, карповый стержень.

Компоненты системы сборки:

• ECOA01 - Зажим/концевой зажим
• ECOA02 - Зажим/средний зажим
• ECOA03 - Винт с внутренним шестигранником M8x25
• ECOA04 - Квадратный скользящий ключ M8 (гайка)
• ECOA06 / ECOA17 - Монтажная рейка, профиль 40x40
• ECOA07 - Винт с шестигранной головкой M10x20
• ECOA08 – Гайка фланцевая M10
• ECOA09 – Соединитель для профилей, монтажных реек
• ECOA18 – Держатель карпового удилища
