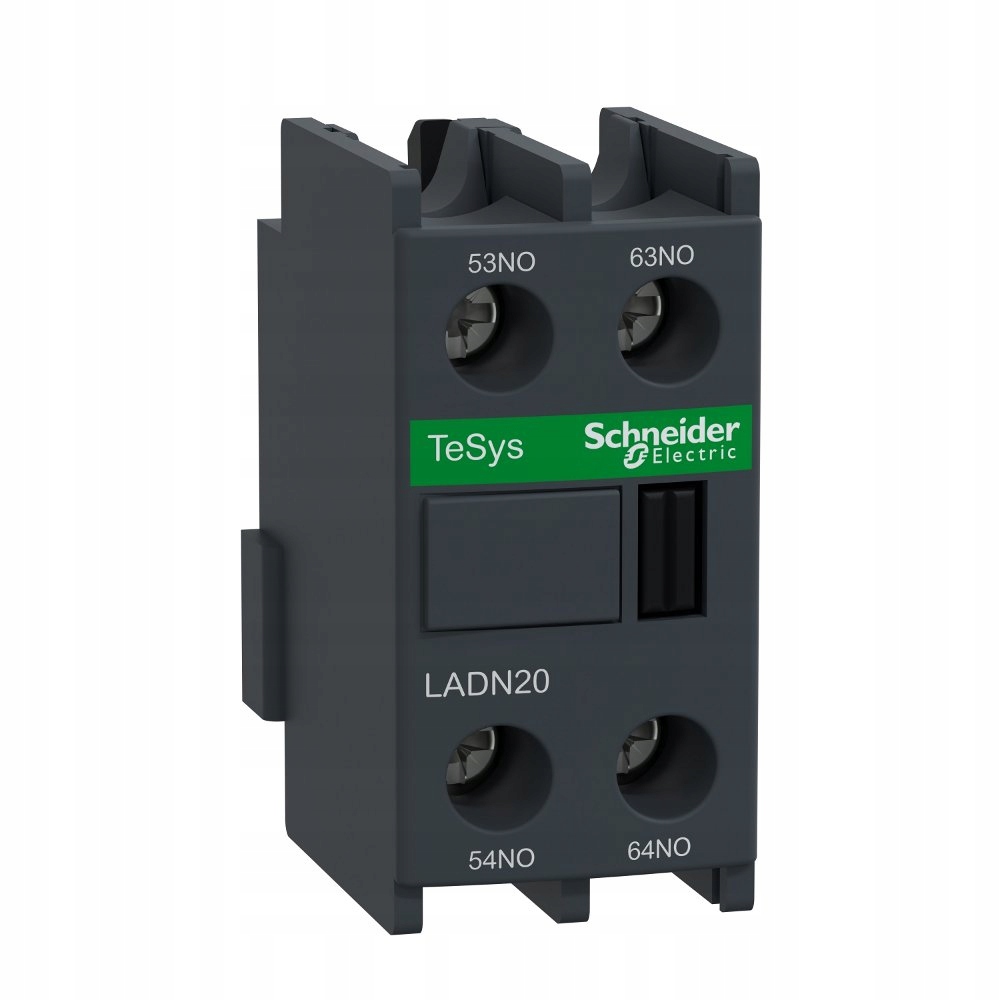

Блок дополнительных пусковых контактов LC1 2NO, рамочные клеммы Telemecanique (SCHNEIDER) TeSys

Технические данные:

• производитель: Telemecanique (Schneider)
• ассортимент продукции:

  TeSys

  TeSys Deca

• Название продукта:

  TeSys D

  TeSys Deca

• Тип продукта или компонента: Дополнительный контактный блок
• короткое имя устройства: LADN
• Совместимый диапазон:

  TeSys D CAD

  TeSys D LC1D

  TeSys F LC1F

  TeSys F CR1F

  TeSys Deca CAD

  TeSys Deca LC1D

• место установки: Спереди
• комбинация контактов: 2 НО
• Работа контактов: Мгновенный
• [Ue] Номинальное рабочее напряжение: 690 В переменного тока (AC ) 25...400 Гц
• Номинальный ток переключения [Ie]:

  6 А при 120 В AC-15

  1,04 А при 690 В AC-15

  0,55 А при 125 В DC-13

  0,1 А при 600В постоянного тока-13

• Номинальное напряжение изоляции [Ui]:

  690 В согласно IEC 60947-5-1

  600 В согласно UL

  b>

  600 В согласно CSA

• Номинальный тепловой ток с конвекцией воздуха охлаждение [Ith]: 10 А при < 60 °C
• Стандарты:

  UL 60947-5-1

  CSA C22.2 № 60947-5 -1

  GB/T 14048.5

  EN 50012

• сертификаты продукции:

  CB

  UL

  CSA

  CCC

  EAC

  UKCA

• Номинальный ток переключения Irms:

  140 А переменного тока (AC) согласно IEC 60947-5-1

  250 А постоянного тока (DC) согласно IEC 60947-5-1

• допустимые кратковременные нагрузки:

  100 А при < 60 °C 1 с

  120 А при <60 °C 500 мс

  140 А при <60 °C 100 мс

• Тип защиты: предохранитель gG 10 А
• механическая долговечность: 30 Мцикл
• минимальный ток переключения: 5 мА
• минимальное напряжение отключения: 17 В
• время без сигнализации:

  1,5 мс при выключении нет перекрытия между НЗ и НО контактами

  1,5 мс при включении, нет перекрытия между НЗ и НО контактами

• сопротивление изоляции: > 10 МОм
• подключения - клеммы:

  винтовые клеммы 1 кабель(и) ) 1…4 мм² гибкий с кабельным наконечником

  Винтовые клеммы 1 кабель(и) 1…4 мм² гибкий без кабельного наконечника

  Винтовые клеммы 2 кабеля(ей) 1…2,5 мм² гибкие с кабельным наконечником

  Винтовые клеммы 2 кабеля(ей) 1…4 мм²гибкие без кабельного наконечника

  Винтовые клеммы 1 кабель(и) 1…4 мм², жесткие без кабельного наконечника

  Винтовые клеммы 2 кабеля(ей) 1…4 мм², жесткие без кабельного наконечника

• Момент затяжки:

  1,7 Нм - с помощью плоской отвертки Ø 6 мм

  1,7 Нм — с помощью отвертки Philips № 2

  1,7 Нм — с помощью отвертки Pozi Driv № 2

• высота: 48 мм
• Ширина: 26 мм
• глубина: 42 мм
• цвет: Темно-серый
• Характеристики окружающей среды: Нормальная среда
• Степень защиты IP: IP20 согласно IEC 60529
• защитное действие: TH согласно IEC 60068
• Температура окружающей среды при хранении: -60…80° C
• Температура окружающей среды для работы устройства: -5…60 °C
• Высота эксплуатации (в метрах над уровнем моря): 3000 м
