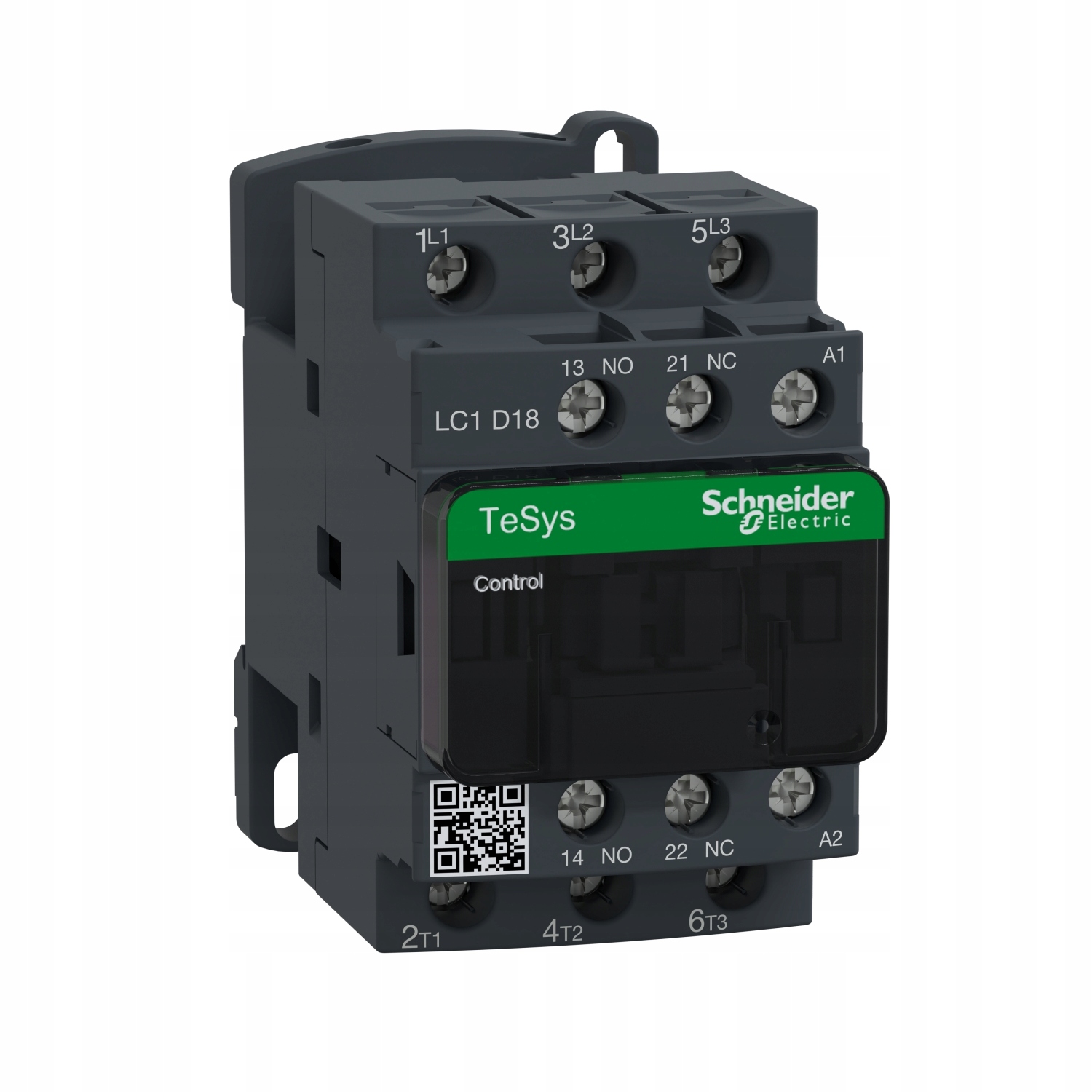

Schneider Electric, силовой контактор TeSys, катушка I=18A [AC-3], 24 В переменного тока, 50 Гц, комнатный контакт, 1НО, 1НЗ рамочные клеммы, LC1D18B5

Основные параметры:

• Ассортимент продукции: TeSys
• Название продукта: TeSys D
• Тип продукта или компонента: Контактор
• Краткое название устройства: LC1D
>
• Применение устройства: управление двигателем, резистивная нагрузка.
• Категория использования: AC-1, AC-3, AC-4.
• Описание полюса: 3P.
• Комбинация контактов: 3 НО
• Управляющее напряжение [Uc]: 24 В переменного тока (AC) 50 Гц
• Номинальное коммутируемое напряжение [Ue]: цепь питания: <= 690 В переменного тока, 50 Гц, цепь питания: <= 300 В постоянного тока (DC)
• Номинальный рабочий ток [Ie]: 18 А, 60 °C) при <= 440 В переменного тока-3 для источника питания цепи, 32 А, 60 °C) при <= 440 В AC-1 для силовой цепи.
• Мощность двигателя в кВт: 4 кВт при 220...230 В переменного тока (AC) 50 Гц (AC -3), 7, 5 кВт при 380...400 В переменного тока (АС) 50 Гц (АС-3), 9 кВт при 415...440 В переменного тока (АС) 50 Гц (АС-3), 10 кВт при 500 В токе переменном токе (АС) 50 Гц (АС-3), 10 кВт при 660...690 В переменном токе (АС) 50 Гц (АС-3), 4 кВт при 400 В переменном токе (АС-3) ) 50 Гц (АС-4) )

Дополнительные параметры:

• Тип управляющего напряжения: переменный ток частотой 50 Гц.
• Управляющее напряжение [Uc]: переменный ток 24 В ( AC ) 50 Гц
• Конфигурация вспомогательных контактов: 1 НО + 1 НЗ
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC 60947
• Категория перенапряжения : III
• Номинальный тепловой ток с конвективным воздушным охлаждением [Ith]: 10 А при <60 °C для сигнальной цепи, 32 А (при 60 °C) для силовой цепи
• Номинальный переключаемый ток [Irms]: 140 А переменного тока (AC) для сигнальной цепи согласно IEC 60947-5-1, 250 A постоянного тока (DC) для сигнальной цепи согласно IEC 60947-5-1, 300 A при 440 В для цепи питания в соответствии с IEC 60947
• Номинальный ток отключения: 300 А при 440 В для цепи питания в соответствии с IEC 60947
• Номинальный кратковременно выдерживаемый ток [Icw]: 40 А 40 °C — 10 мин для силовой цепи, 84 А 40 °C — 1 мин для силовой цепи, 145 А 40 °C — 10 с для силовой цепи, 240 А 40 °C — 1 с для силовой цепи, 100 А - 1 с для цепи сигнализации, 120 А - 500 мс для цепи сигнализации, 140 А - 100 мс для цепи сигнализации.
• Параметры резервного предохранителя: 10 А gG для цепи сигнализации согласно IEC 60947-5-1, 50 A gG при <= 690 В, тип координации 1 для силовой цепи, 35 A gG при <= 690 В, тип координации 2 для силовой цепи
• Среднее сопротивление: 2,5 мОм - Ith 32 А, 50 Гц для силовой цепи
• Номинальное напряжение изоляции [Ui]: цепь питания: 690 В согласно IEC 60947-4-1, цепь питания: 600 В CSA сертифицирована, цепь питания: 600 В сертифицирована UL, цепь сигнализации: 690 В согласно IEC 60947-1, цепь сигнализации: 600 В сертифицирована CSA, цепь сигнализации: 600 В сертифицирована UL
• Электрический срок службы: 1,65 Мциклов 18 А AC-3 при Ue <= 440 В, 1 Мциклов 32 А AC-1 при Ue <= 440 В
• Механическая долговечность: 15 Мциклов
• Потери мощности на полюс: 0,8 Вт AC-3, 2,5 Вт AC-1
• Передняя крышка: z
• Монтажное основание: рейка, пластина
• Стандарты: IEC 60947-4-1 , EN/IEC 60947-1, IEC 60947-5-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 № 60947-4-1
• Сертификаты: UL, CSA, CCC, EAC, KC, LROS (Регистр судоходства Ллойда), DNV-GL, RINA, BV
• Соединения – клеммы: силовая цепь: цепь управления: винтовые клеммы 1 кабель(и) 1 …4 мм² гибкий без наконечника кабеля, цепь управления: винтовые клеммы 2 кабеля 1…4 мм² гибкий без кабельного наконечника, цепь управления: винтовые клеммы 1 кабель(и) 1…4 мм² гибкий с кабельным наконечником, цепь управления: винтовой клеммы 2 кабеля 1…2,5 мм² гибкие с кабельными наконечниками, цепь управления: винтовые клеммы 1 кабель 1…4 мм² фиксированные без кабельных наконечников, цепь управления: винтовые клеммы 2 кабеля 1…4 мм² фиксированные без кабельный наконечник, цепь питания: клеммы с винтовыми зажимами 1 кабель(и) 1,5…6 мм² гибкий без наконечника кабеля, цепь питания: клеммы с винтовыми зажимами 2 кабеля(ей) 1,5…6 мм² гибкий без наконечника кабеля, цепь питания: винт клеммы с зажимами 1 кабель(и) 1…6 мм² гибкий с наконечником кабеля, цепь питания: клеммы с винтовыми зажимами 2 кабеля(и) 1…4 мм² гибкий с наконечником кабеля, цепь питания: клеммы с винтовыми зажимами 1 кабель(и) 1,5 …6 мм² одножильный без наконечника кабеля, цепь питания: клеммы с винтовыми зажимами 2 кабеля(и) 1,5…6 мм² одножильный без наконечника кабеля
• Момент затяжки: цепь питания: 1,7 Нм – в винтовые клеммы – с помощью плоская отвертка Ø 6 мм, цепь питания: 1,7 Нм - в винтовые клеммы - с помощью крестовой отвертки № 2, схема управления: 1,7 Нм - в винтовые клеммы - с помощью отвертки

Силовые контакторы TeSys D

Силовые контакторы TeSys D характеризуются высочайшими техническими характеристиками на рынке и двумя встроенными вспомогательными контактами 1НО+1НЗ. Контакторы выпускаются на номинальные токи от 9 до 150 А (АС-3). Благодаря стандартному использованию зеркальных контактов их можно использовать в цепях безопасности. В предложении имеются устройства постоянного напряжения с низким энергопотреблением, которые можно подключать непосредственно к транзисторному выходу контроллера ПЛК.

Особенности контактора TeSys D:

• Номинальный ток от 9 до 150 А, категория AC-3.
• В наличии имеется широкий выбор катушек управления переменного, постоянного и переменного/постоянного тока. (также с низким энергопотреблением транзисторных выходов контроллеров ПЛК)
• Механическая долговечность до 30 миллионов циклов
• Различные варианты подключения: винтовые, пружинные, контакты для печатных плат и многие другие< /li >
• До 3600 переключений в час.
• Встроенные два вспомогательных контакта 1НО+1НЗ, где 1НЗ — зеркальный контакт, соответствующий IEC 60947-4-1 и может использоваться безопасно. системы.

Преимущества использования контакторов TeSys D:

• Они позволяют использовать их в системах безопасности благодаря механическому соединению главных контактов и вспомогательных контактов, которые являются зеркальными контактами в соответствии с IEC 60947-4. -1 и 60947 -5-1
• Возможность идентифицировать цепи безопасности с помощью красных колпачков или передних вспомогательных контактов.
• Мультистандарт: IEC, UL, CCC, EAC и множество морских сертификатов.< /li>
• Возможность прямого подключения контактора к ПЛК

Применение:

• Промышленность, инфраструктура, строительство...
• Контакторы созданы для полной интеграции с системами управления ПЛК и вводом-выводом, поэтому доступны катушки для прямого управления с потреблением 100 или 500 мА.
• Элементы системы можно использовать для создания любого приложения
• Элементы системы можно использовать для создания любого приложения
• Элементы системы можно использовать для создания любого приложения
